Описание блоков подготовки воздуха БК
Блок подготовки воздуха (БК) — это устройство, предназначенное для очистки, осушения, регулирования давления и смазки сжатого воздуха, поступающего в пневматические системы. Он улучшает качество воздуха, продлевает срок службы оборудования и обеспечивает стабильную работу пневматических компонентов.
Преимущества блока подготовки воздуха:
Защита оборудования – предотвращает засорение и износ пневматических элементов.
Продление срока службы – уменьшает коррозию и механический износ деталей.
Структура условного обозначения
|
1 |
- |
2 |
- |
3 |
|
БК |
16 |
5 |
|
1 |
Тип устройства |
БК = Блок кондиционирования |
|
2 |
Условный проход |
4 = 4 мм |
|
3 |
Тонкость фильтрации |
5 = 5 мкм |
Устройство и принцип работы
Сжатый воздух поступает из пневмосети во входное отверстие блока 1.
Воздух проходит через фильтр-регулятор 3. Удаляются крупные частицы, вода и конденсат.
Влага собирается в нижней части фильтра и удаляется вручную или автоматически через отверстие.
С помощью регулировочного винта 4 устанавливается необходимое давление. Давление контролируется манометром , установленным на корпусе 2.Очищенный и осушенный воздух поступает в маслораспылитель 6. Масло из резервуара распыляется в поток воздуха, образуя аэрозоль. Подготовленный воздух поступает на выход блока 7.
Далее он подается в пневматическую систему для работы механизмов.
Мы поставляем блоки подготовки воздуха БК двух производителей: БК (ТАУРУС); БК (ПНЕВМОАППАРАТ).
Технические параметры блока подготовки воздуха БК, бренда «ТАУРУС»
|
Параметр |
Нормы для типоразмеров |
||||
|
-4 |
-6 |
-10 |
-16 |
-25 |
|
|
Условный проход, мм |
4 |
6 |
10 |
16 |
25 |
|
Присоединение пневмолиний, дюйм |
G1/8 |
G1/4 |
G3/8 |
G1/2 |
G1 |
|
Номинальное давление, МПа |
1 |
||||
|
Диапазон регулировки давления, Мпа |
0,05-0,85 |
||||
|
Номинальный расход воздуха при давлении на выходе 0,5 МПа, м3/мин, не менее |
0,5 |
2 |
4 |
5 |
|
|
Абсолютная тонкость фильтрации, мкм |
25 (5) |
||||
|
Степень влагоотделения, %, не менее |
90 |
||||
|
Рабочая температура, °C |
5-60 |
||||
|
Отвод конденсата |
ручной |
полуавтоматический с возможностью ручного |
|||
Габаритные и присоединительные размеры блока подготовки воздуха БК, бренда «ТАУРУС»
|
Модель |
Резьба |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
|
БК-4 |
1/8" |
90 |
164,5 |
78 |
40 |
56,8 |
30 |
45 |
24 |
5,5 |
8,5 |
5 |
22 |
23 |
50 |
|
БК-6 |
1/4" |
117 |
211 |
92,5 |
53 |
60,8 |
41 |
58,5 |
35 |
7 |
11 |
7 |
34,2 |
26 |
70,5 |
|
БК-10 |
3/8" |
154 |
262 |
112 |
70 |
70,5 |
50 |
77 |
40 |
9 |
13 |
7 |
42,2 |
33 |
88 |
|
БК-16 |
1/2" |
||||||||||||||
|
БК-25 |
1" |
195 |
338 |
116 |
90 |
75,5 |
69,8 |
97,5 |
50 |
12 |
16 |
10,5 |
55,5 |
40 |
115 |

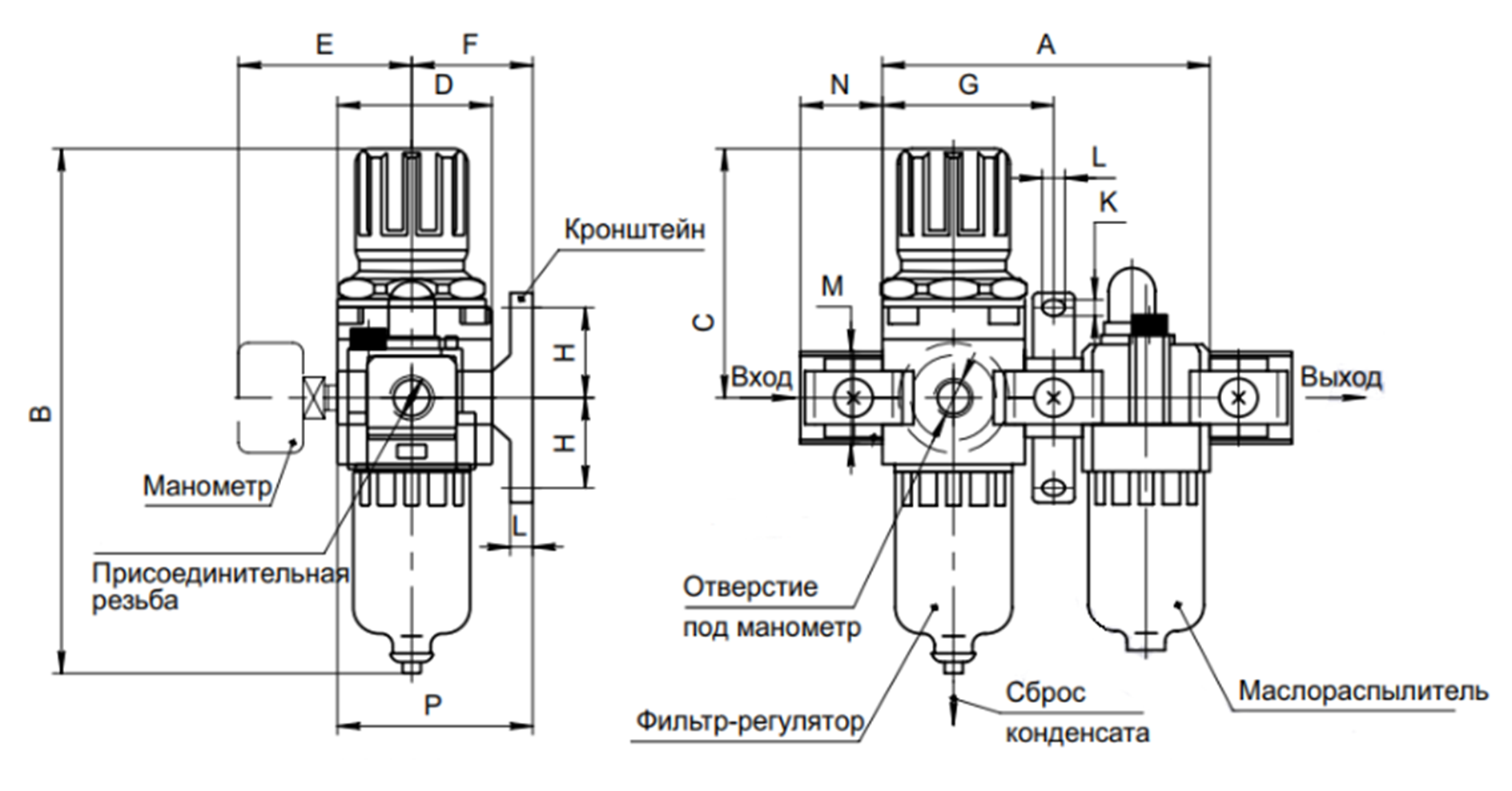

Рис.1 Чертеж блока подготовки воздуха БК-4, бренда «ТАУРУС»

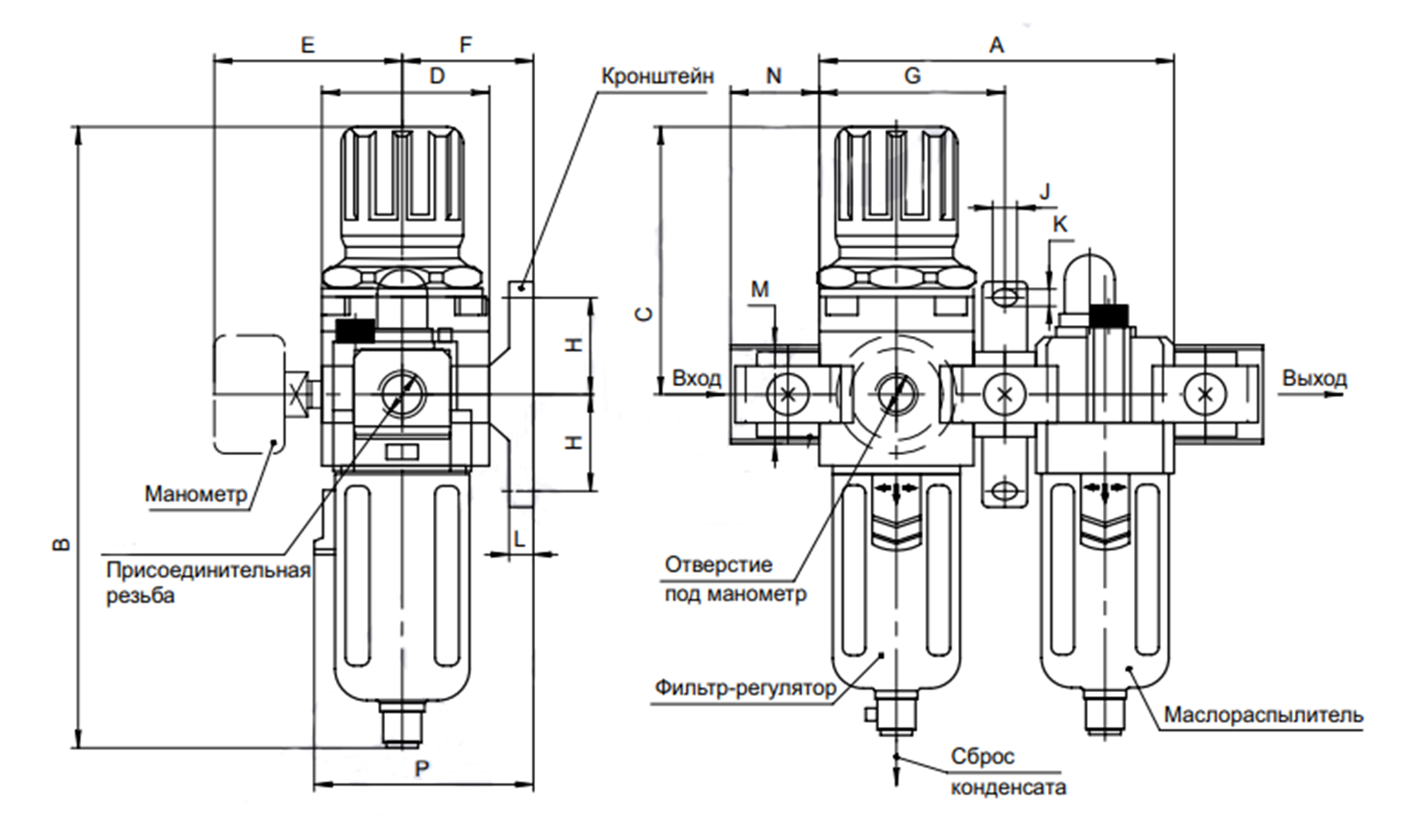

Рис.2 Чертеж блока подготовки воздуха БК-6-25, бренда «ТАУРУС»

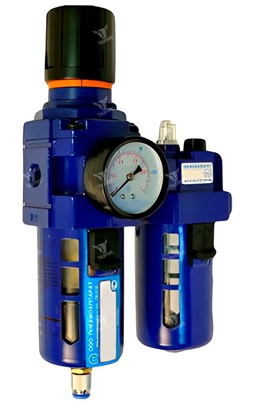

Технические параметры блока подготовки воздуха БК, бренда «ПНЕВМОАППАРАТ»
|
Параметр |
Нормы для типоразмеров |
||||||||
|
-4 |
-6 |
-10 |
-16 |
-25 |
|||||
|
Условный проход, мм |
4 |
6 |
10 |
16 |
25 |
||||
|
Присоединение пневмолиний, дюйм |
G1/8 |
G1/4 |
G3/8 |
G1/2 |
G1 |
||||
|
Номинальное давление, МПа |
1 |
||||||||
|
Расход воздуха при давлении на выходе 0,5 МПа, м3 /мин: - номинальный, не менее - минимальная, не более |
0,1 |
0,20 |
0,55 |
1 |
4 |
||||
|
0,16 |
|||||||||
|
Диапазон регулировки давления, Мпа |
0,05-0,85 |
||||||||
|
Номинальный расход воздуха при давлении на выходе 0,5 МПа, м3/мин, не менее |
0,5 |
2 |
4 |
5 |
|||||
|
Абсолютная тонкость фильтрации, мкм |
25 (5) |
||||||||
|
Степень влагоотделения, %, не менее |
90 |
||||||||
|
Рабочая температура, °C |
5-60 |
||||||||
|
Отвод конденсата |
ручной |
полуавтоматический с возможностью ручного |
|||||||

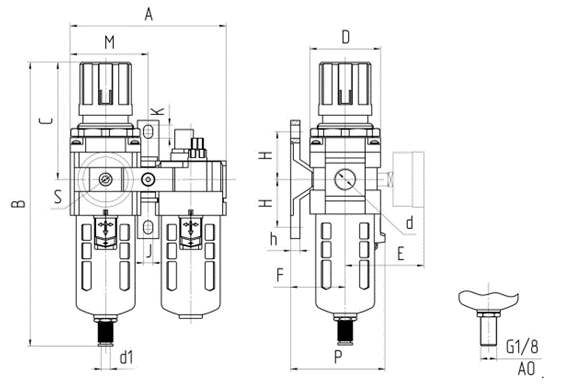

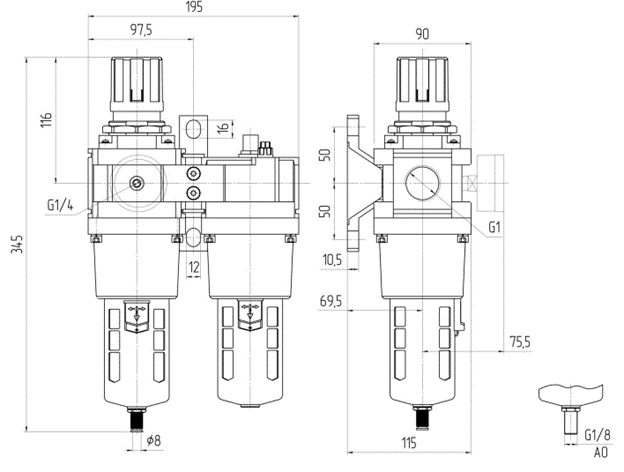

Габаритные и присоединительные размеры блока подготовки воздуха БК, бренда «ПНЕВМОАППАРАТ»
|
Модель |
Резьба |
d1 |
A |
B |
C |
D |
E |
F |
H |
h |
J |
K |
M |
S |
P |
|
БК-4 |
1/8" |
6 |
91 |
180 |
78 |
40 |
57 |
32 |
24 |
5 |
5,5 |
8 |
45,5 |
G1/8 |
51 |
|
БК-6 |
1/4" |
8 |
117 |
218 |
92,5 |
53 |
61 |
41 |
35 |
7 |
7 |
11 |
58,5 |
70,5 |
|
|
БК-6-АО |
- |
||||||||||||||
|
БК-10 |
3/8" |
8 |
154 |
269,5 |
112 |
70 |
70,5 |
50 |
40 |
9 |
13 |
77 |
G1/4 |
88 |
|
|
БК-10-АО |
- |
||||||||||||||
|
БК-16 |
1/2" |
8 |
|||||||||||||
|
БК-16-АО |
- |
