Наша компания предлагает запасные части и комплектующие для молота МА4132.

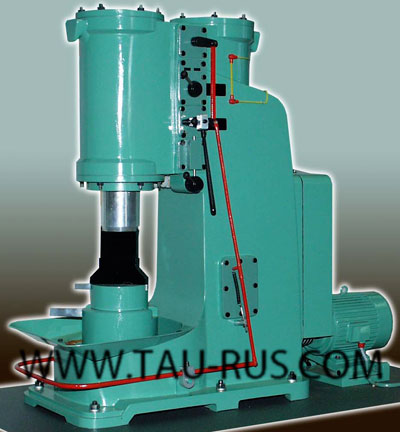

Молот пневматический ковочный массой падающих частей 160 кг модели МА4132 предназначен для выполнения различных работ: протяжки, осадки, прошивки отверстия, горячей рубки металла, кузнечной сварки, гибки металла и т.д. методом свободной ковки на плоских и фасонных бойках. Работа в закрытых штампах не допускается как как жесткость и эксцентричность удара при штамповке может привести к поломке бабы, буксы и других деталей молота. Рабочий и компрессорный цилиндры молота МА-4132 соединены между собой каналами. Взаимосвязь между цилиндрами и цилиндрами с атмосферой достигается с помощью кранов, положение которой устанавливается рукояткой управления или педалью. Энергоносителем для работы служит сжатый воздух, вырабатываемый в компрессорном цилиндре. Попадая через каналы в рабочий цилиндр, сжатый воздух приводит в движение бабу, которая нанося удары по поковке, производит работу. Возвратно-поступательное движение поршню компрессора сообщается кривошипно-шатунным механизмом, получающим движение от электродвигателя через клиноременную передачу .Скачать чертежи быстроизнашивающихся деталей МА4132. |
Перечень поставляемых узлов и запчастей для молота МА4132
(внимание! чертёжные номера могут не совпадать с номерами в паспорте станка)
Наименование | Чертёжный номер | Материал детали | Количество, шт. | Масса, кг |
Букса бабы | М4132-11-107К | ВЧ50 ГОСТ7293-85 | 1 | 99,3 |
Букса компрессора | М4132-11-113К | АЧВ-2 ГОСТ1585-85 | 1 | 39 |
Поршень компрессора | М4132-11-112К | ВЧ60 ГОСТ7293-85 | 1 | 82 |
Планка | МА4132-11-114 | АЧВ-2 ГОСТ1585-85 | 2 | 2,2 |

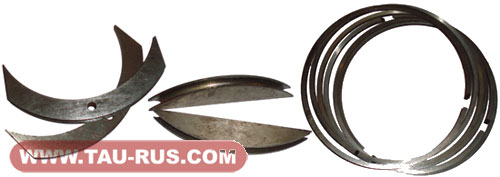

Сегмент | М4132-11-115К | АЧВ-1 ГОСТ1585-85 | 2 | 0,65 |
Сухарь | М4132-11-116к | АЧВ-1 ГОСТ1585-85 | 2 | 0,75 |
Кольцо разрезное | М4132-11-106 | АЧВ-2 ГОСТ1585-85 | 1 | 1,6 |
Заглушка | М4132-11-422 | Сталь 45 ГОСТ1050-74 | 1 | 2,2 |

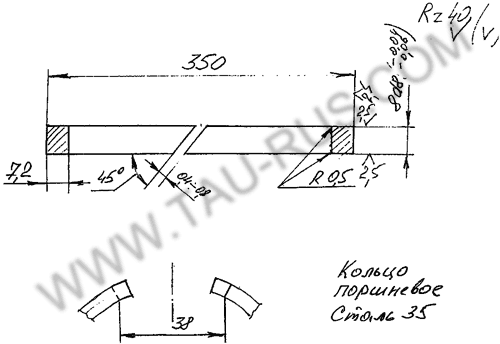

Кольцо поршневое | М4132-11-424 | Сталь 35 ГОСТ1050-74 | 6 | 0,56 |
Баба | М4132А-11-406к | Сталь 40ХН ГОСТ4543-71 | 1 | 140 |
Палец | М4132-11-412к | Сталь 20Х ГОСТ4543-71 | 1 | 1,75 |
Боек верхний | М4132-11-407 | Сталь 5ХНМ ГОСТ5950-73 | 1 | 20,5 |
Боек нижний | М4132-12-401А | Сталь 5ХНМ ГОСТ5950-73 | 1 | 28,2 |

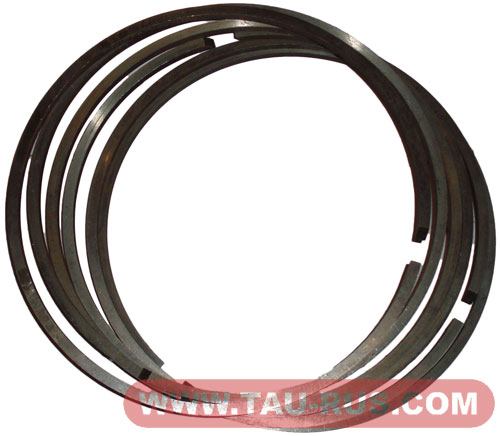

Кольца поршневые для молота МА4132
Пример условного обозначения при заказе запчастей для молота МА 4132:
Букса компрессора, чертёжный номер М4132-11-112К, материал детали АЧВ-2 ГОСТ1585-85
