ПНЕВМАКС (PNEUMAX) /
Пневмораспределители с пневматическим и электромагнитным управлением //
Распределители с электропневматическим управлением. Серия T488 "СуперЭконом". Присоединение G1/8" ///

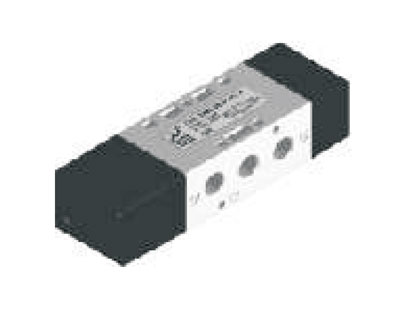

Пневмораспределитель Т488.53.31.11.11, Т488.53.32.11.11, Т488.53.33.11.11

5/3 Двустороннее пневмоуправление - пружинный возврат в центр

Пневмораспределитель Т488.53.31.11.11, Т488.53.32.11.11, Т488.53.33.11.11
5/3 Двустороннее пневмоуправление - пружинный возврат в центр
     5/3 Двустороннее пневмоуправление - пружинный возврат в центр серии T488 "СуперЭконом" присоединение G1/8" пятилинейный трёхпозиционный имеет массу 140 г и минимальное рабочее давление 2,5 бара. Исполнения присоединения сбоку и снизу, а также схема переключений распределителя представлены на следующих схемах:
Присоединения сбоку: Пневмораспределитель Т488.53.31.11.11, Т488.53.32.11.11, Т488.53.33.11.11 Присоединения снизу: Пневмораспределитель Т488.53.31.11.11, Т488.53.32.11.11, Т488.53.33.11.11
Схема переключений распределителя 5/3: Пневмораспределитель Т488.53.31.11.11, Т488.53.32.11.11, Т488.53.33.11.11

     Расшифровка маркировки:

T488 . 53 . XX . 11.11

Двустороннее пневмоуправление - пружинный возврат в центр
Тип: 31=закрытые центра, 32=открытые центра, 33=нагруженные центра
Пятилинейный трёхпозиционный
Серия распределителей

     Условное обозначение:

Пневмораспределитель Т488.53.31.11.11
Пневмораспределитель Т488.53.32.11.11
Пневмораспределитель Т488.53.33.11.11
