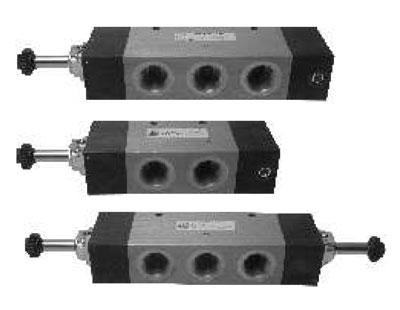

Распределители с электропневматическим управлением. Серия 412/2 компактная. Присоединение G1/2"

Распределители с электропневматическим управлением cерии 412/2 компактная присоединение G1/2" являются 2-х позиционнными. Их пневматическое переключение обеспечивают пилотные клапаны с электромагнитным управлением модели М2 и S*. Такая комбинация обеспечивает малые габариты. Сжатый воздух для управления поступает по внутренним каналам непосредственно из отверстия питания (режим автопитания), а сам переключающий сигнал - электрический.

Распределители имеют сбалансированный золотник, нечувствительный к наличию или отсутствию давления, и могут быть 3-х или 5-ти линейными; с одной катушкой (моностабильными) либо с 2-мя катушками (бистабильными), а также 5-ти линейными 3-х позиционнными с закрытыми, открытыми или нагруженными давлением центрами. Необходимо отметить, что автопитание пилотного клапана требует всегда подвода давления через отверстие питания 1 и давление должно быть выше определённой для каждой модели величины.

Если требуется 3-х линейный нормально открытый распределитель (3/2 Н.О.), то его можно получить из нормально закрытого распределителя путём перестановки местами концевых крышек распределителя. То есть, верхняя крышка с пилотным клапаном ставится на место нижней, а нижняя, вместе с возвратной пружиной (или пневмовозвратом), ставится на место верхней. Назначение портов остаётся прежним.

Следует обратить внимание, что хотя крепёж пилотного клапана и позволяет закреплять его в любом положении на корпусе распределителя, однако его нужно устанавливать так, как показано на фотографиях и чертежах для обеспечения правильной подачи сжатого воздуха.

Для заказа катушек M2 используйте коды для Н.З. клапанов: таблица кодов катушки (соленоида)

Применяемые материалы в серии 412/2:

Корпус - анодированный алюминиевый сплав
Исполнительные механизмы - анодированный алюминиевый сплав. Технополимер для нижней крышки под пружину для G1/2" и алюминиевый сплав для G1"
Золотники - закаленная никелированная сталь
Уплотнения - пербунан (NBR)
Проставки - полиформальдегидный полимер (алюминий для G1")
Пружины - нержавеющая сталь или пружинная сталь

Следите, чтобы рабочие условия (давление сжатого воздуха, температура и т.д.) соответствовали техническим требованиям. Добавление в сжатый воздух распыленного масла позволяет снизить износ уплотнений; надлежащая фильтрация сжатого воздуха предотвращает попадание внутрь распределителя частиц грязи и, как следствие, преждевременный выход его из строя. Используйте масло PNEUMOIL01 или MAGNAGC32 фирмы Castrol.
В выхлопные отверстия должны быть установлены глушители для предотвращения попадания пыли внутрь распределителя.
В зависимости от условий эксплуатации ресурс распределителей составляет 10…15 миллионов циклов.
К распределителям могут поставляться ремонтные комплекты. Процедура замены золотника и уплотнений простая и не требует специального инструмента.

3/2 5/2 Электропневмоуправление - пружинный возврат
3/2 5/2 Электропневмоуправление дифференциальный пневмовозврат (внешний и внутренний)
3/2 5/2 5/3 Двусторонее электропневмоуправление

Технические характеристики пневмораспределителей серии 412/2 компактная

Схема	Энергоноситель	Максимальное рабочее давление, бар	Рабочая температура, °С	Расход при P1=6 бар с Δp=1 бар, нл/мин	Условный проход, мм	Присоединение
3/2 5/2	Отфильтрованный сжатый воздух с маслом или без	10	-5...+50	3600	15	G 1/2"
5/3	Отфильтрованный сжатый воздух с маслом или без	10	-5...+50	3300	15	G 1/2"
