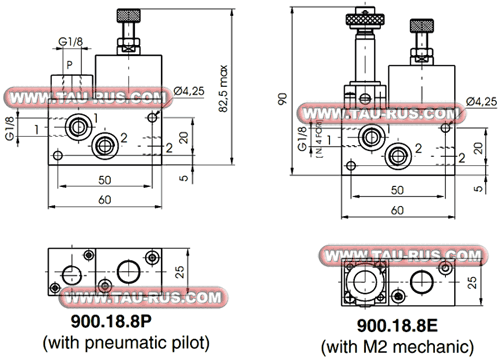

— Регуляторы давления двухуровневые 900.18.8E, 900.18.8P предназначены для получения в выходной линии потока сжатого воздуха с двумя различными давлениями. При подаче сжатого воздуха на вход регулятора, на выходе устанавливается давление, соответствующее настройке регулятора в диапазоне 1 … 4 бар. После подачи управляющего сигнала, регулятор увеличивает давление на выходе до давления на входе. Применяется в различных зажимных механизмах (при низком давлении производится предварительный зажим детали и ее выравнивание, при высоком — окончательная фиксация). — Максимальное рабочее давление 10 бар, регулируемое давление 1…4 бар. — Обеспечивает расход 650 нл/мин (при 6 бар и ΔР=1 бар). Температура эксплуатации –5…+50 °С. Размеры регуляторов 900.18.8E, 900.18.8P
|

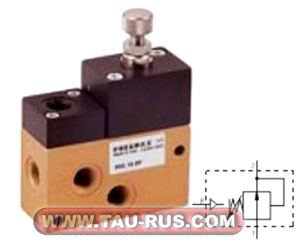

Регулятор 900.18.8P
Регулятор 900.18.8E
Технические характеристики регуляторов 900.18.8E, 900.18.8P
| Параметр | ед. изм. | Наименование изделия | |
| 900.18.8E | 900.18.8P | ||
| Среда | - | Отфильтрованный воздух | |
| Максимальное рабочее давление | бар | 10 | |
| Диапазон регулировки давления | бар | 1 ... 4 | |
| Макс. расход при давлении 6 бар | нл/мин | 650 | |
| Рабочая температура | °C | -5...+45 | |
| Присоединение | дюйм | 1/8 | |
Функциональные элементы и принадлежности
| Катушки | Разъем | Манометры | |||
|
MB4 = 12V DC MB5 = 24V DC, 5.5W MB9 = 24V DC, 2W MB56= 24V AC MB57= 110V AC МB58= 220V AC |
|
305.11.00 = стандартный, без светодиода 305.11.01L = cо светодиодом для 24V DC/AC 305.11.02L = cо светодиодом для 110V AC 305.11.03L = cо светодиодом для 220V AC |
|
17070A.A = 0… 4 бар 17070A.B = 0… 6 бар 17070A.C = 0… 12 бар |
|
Пример обозначения регуляторов при заказе:
900.18.8E - 2-х уровн. РЕГУЛЯТОР ДАВЛЕНИЯ, 1/8'', Элм.
900.18.8P - 2-х УРОВНЕВЫЙ РЕГУЛЯТОР ДАВЛЕНИЯ, 1/8'', Пневм.
