Описание пневмораспределителей 4V*20

Пневмораспределители 4V*20 являются 5-линейными двухпозиционными (5/2) пневматическими распределителями с двухсторонним электропневматическим управлением. Данные клапаны применяются в различного рода пневматическим приводах и служат для управления направлением потоков рабочей среды пневмосистемы (сжатый воздух), её пуском и остановом.

Управление потоками воздуха осуществляется за счёт перемещения в корпусе пневмораспределителя золотника, форма которого зависит от габарита и схемы распределения. Золотник, в зависимости от своего положения в корпусе, перекрывает или открывает доступ сжатого воздуха по внутренним каналам пневмораспределителя в ту или иную линию.

Структура условного обозначения пневматических распределителей 4V*20

1	2	3	-	4	5	6	7	8
4V	2	20	-	08	AC220V

1	Тип устройства	4V = соленоидный клапан (5/2, 5/3)
2	Серия (габарит)	1 = серия 100 2 = серия 200 3 = серия 300 4 = серия 400
3	Тип пневмораспределителя	20 = пятилинейный двухпозиционный (5/2) с двухсторонним электромагнитным управлением
4	Присоединение	M5 = M5x0.8 06 = 1/8" 08 = 1/4" 10 = 3/8" 15 = 1/2
5	Напряжение	Переменный ток: AC24V AC110V AC220V Постоянный ток: DC12V DC24V DC220V
6	Тип подключения к сети	Пропуск = разъем с клеммой (по умолчанию) I = разъем с втулкой
7	Тип резьбы	Пропуск = PT (по умолчанию) T = NPT G = G
8	Тип пилота	Пропуск = внутренний пилот (по умолчанию) W = внешний пилот (спец. исполнение)

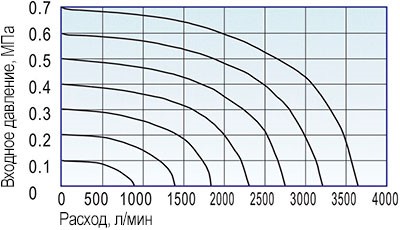

Характеристики распределителей 4V*20

Модель	4V120-M5	4V120-06	4V220-06	4V220-08	4V320-08	4V320-10	4V420-15
Тип пневмораспределителя	5/2 - пятилинейный двухпозиционный
Тип управления	Электропневматическое двухстороннее
Рабочая среда	Воздух, тонкость фильтрации не менее 40 мкм
Эффективная площадь сечения	5.5 мм²	12 мм²	14 мм²	16 мм²	25 мм²	30 мм²	50 мм²
Резьба присоединительных отверстий	M	PT (стандарт), NPT, G
Размеры присоединительных отверстий: - Вход - Выход - Выхлоп	M5x0.8 M5x0.8 M5x0.8	1/8" 1/8" 1/8"	1/8" 1/8" 1/8"	1/4" 1/4" 1/8"	1/4" 1/4" 1/4"	3/8" 3/8" 1/4"	1/2" 1/2" 1/2"
Рабочее давление, МПа	0.15 - 0.8
Максимальное входное давление, МПа	1.5
Рабочая температура, °C	От -20 до +70
Материал корпуса	Алюминиевый сплав
Смазка воздуха¹	Не обязательна
Максимальная частота срабатывания², циклов / сек	5				4		3
Масса, кг	0.175		0.32		0.4		0.72

Примечание:
1 - После использования воздуха с распыленным в нём маслом продолжайте использовать ту же среду для сохранения срока службы клапана. К применению рекомендуются смазочные материалы, выполненные по стандарту ISO VG32 или аналог.
2 - Максимальная частота срабатывания на холостом ходу

Характеристики электромагнитов 4V

Параметр	Значение
Доступные вольтажи	AC220V, AC110V, AC24V, DC24V, DC12V
Энергопотребление	AC - 3.5VA, DC - 3.0W
Степень защиты	IP65 (DIN40050)
Класс изоляции	B
Тип разъема	Клемма (по умолчанию) или втулка
Время переключения	0.05 сек

Устройство и принцип работы пневмораспределителей 4V*20

Устройство пневмораспределителей 4V*20 — 1. Соединительный разъем (коннектор); 2. Контргайка; 3. Катушка-соленоид; 4.Сердечник; 5.Неподвижная пластина; 6. Поршень; 7. Пилот;
8. Корпус; 9. Компенсационное кольцо; 10. Уплотнительное кольцо золотника; 11. Золотник; 12. Уплотнительное кольцо поршня; 13. Пружина;
14. Ручное дублирование.

Пневмораспределители 4V*20 состоят из корпуса 8 c пилотной частью 7. Внутри пилотного клапана расположен поршень 6 с уплотнительным кольцом 12, который при подаче напряжения на одно из катушек 3 через разъемы 1 приводит в движение золотник 11 с уплотнительными кольцами 10 и компенсационными кольцами 9 по краям и перемещает его в другую позицию, изменяя тем самым схему распределения потоков воздуха. Соединительный разъем устанавливается на катушку, которая надевается на сердечник 4 вплотную к пластине 5 и закрепляется контргайкой 2. В случае невозможности подачи напряжения на пилотный распределитель, предусмотрен механизм ручного дублирования 14 с пружиной 13, благодаря которому можно передвинуть золотник в крайнее положение.
