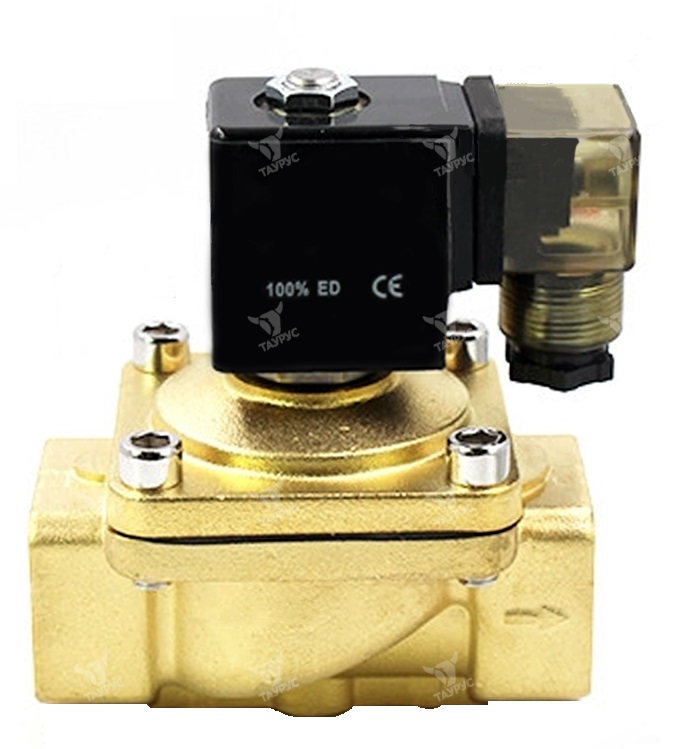

Описание клапанов PU220
Клапаны PU220-06, PU220-08, PU220-10, PU220-15, PU220-20, PU220-25 являются 2-линейными двухпозиционными (2/2) пневматическими клапанами с прямым электромагнитным управлением и пружинным возвратом золотника в исходное положение. Данные клапаны устанавливаются на трубопроводах и, в зависимости от исполнения (нормально закрытые или нормально открытые), открывают или перекрывают поток рабочей среды при поступлении на катушку клапана управляющего напряжения.
Уточнить актуальную цену и заказать клапаны арматурные PU220 можно отправив запрос на электронную почту info@tau-rus.com или связавшись с нами по телефону, указанному в верхней части страницы.
Схема работы клапана PU220
Устройство клапанов PU220
| Номер | Элемент |
| 1 | Корпус клапана |
| 2 | Диафрагма |
| 3 | Уплотнительное кольцо |
| 4 | Корпус металлического сердечника |
| 5 | Металлический сердечник |
| 6 | Пружина |
| 7 | Катушка |
| 8 | Прокладка |
| 9 | Контргайка |
Структура условного обозначения клапанов PU220
|
1 |
2 |
- |
3 |
4 |
5 |
|
PU |
220 |
06 |
AC110V |
* |
| 1 | Модель | PU = соленоидный арматурный клапан (2/2) |
| 2 | Тип управления | 220 = с прямым управлением |
| 3 | Присоединительная резьба |
06 = G1/8" 08 = G1/4" 10 = G3/8" 15 = G1/2" 20 = G3/4" 25 = G1" |
| 4 | Вольтаж катушки |
DC12V DC24V AC24V - 50Hz / 60Hz AC110V - 50Hz / 60Hz AC220V - 50Hz / 60Hz AC380V - 50Hz / 60Hz |
| 5 | Тип уплотнения |
Пропуск = NBR (по умолчанию) E = EPDM V = VITON |

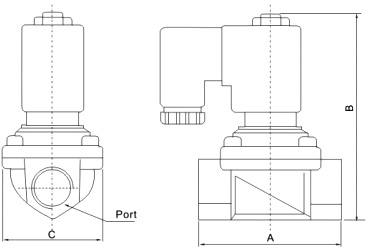

Габаритные и присоединительные размеры клапанов PU220
|
Модель |
Резьба |
A |
B |
C |
|
PU220-06 |
G1/8" |
22 |
72 |
22 |
|
PU220-08 |
G1/4" |
35 |
75.5 |
25.4 |
|
PU220-10 |
G3/8" |
66.5 |
101 |
48 |
|
PU220-15 |
G1/2" |
66.5 |
101 |
48 |
|
PU220-20 |
G3/4" |
75 |
107 |
58 |
|
PU220-25 |
G1" |
96 |
120 |
70 |
Характеристики клапанов PU220
|
Модель |
PU220-06 |
PU220-08 |
PU220-10 |
PU220-15 |
PU220-20 |
PU220-25 |
|
Тип клапана |
2/2 - двухлинейный двухпозиционный нормально-закрытый (НЗ) |
|||||
|
Тип управления |
Прямое электромагнитное |
|||||
|
Рабочая среда |
Газ, жидкость, масло (вязкость до 50 сСт) |
|||||
|
Резьба присоединительных отверстий |
G1/8" |
G1/4" |
G3/8" |
G1/2" |
G3/4" |
G1" |
|
Рабочее давление, МПа |
0 - 0.7 |
|||||
|
Максимальное входное давление, МПа |
1.05 |
|||||
|
Рабочая температура, °C |
От -5 до +80 |
|||||
|
Материал корпуса |
Латунь |
|||||
|
Степень защиты катушки |
IP65 |
|||||
Примеры маркировки для заказа
PU220-20 AC220V - клапан соленоидный 2/2 нормально-закрытый, с прямым электромагнитным управлением и пружинным возвратом, резьба G3/4", 220В переменного тока.
