Описание фильтроэлементов CHP

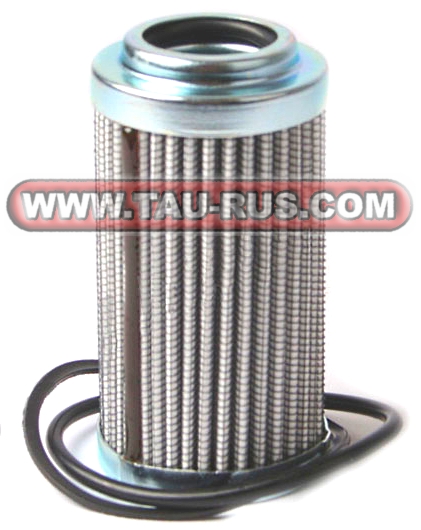

Картриджи CHP являются сменными элементами напорных фильтров HMM, HPM, HPB и предназначены для очистки рабочих жидкостей гидросистем.
Фильтроэлементы CHP отличаются устойчивостью к разрушающему давлению и деформации. После производства сохраняет свою целостность, допустимый перепад давления определяется в зависимости от расхода. Торцевые крышки и поддерживающая трубка фильтроэлемента сделаны из гальванизированной стали, а поддерживающая сетка еще и с эпоксидированным покрытием.
Структура обозначений напорных фильтров HMM
|
1 |
2 |
3 |
4 |
5 |
|---|---|---|---|---|
|
CHP |
283 |
F25 |
X |
N |
| 1 | Тип устройства | CHP = фильтроэлемент |
| 2 | Типоразмер |
061 282 283 |
| 3 | Фильтроэлемент |
без обозначения = без фильтроэлемента C10 - 10 мкм картон с пропиткой C25 - 25 мкм картон с пропиткой F03 - 3 мкм химволокно F06 - 6 мкм химволокно F10 - 10 мкм химволокно F25 - 25 мкм химволокно G10 = 10 мкм - химволокно N06 = 6 мкм - химволокно T10 - 10 мкм нержавеющая сетка T25 - 10 мкм нержавеющая сетка |
| 4 | Перепад давления на фильтроэлементе |
X = 20 бар Y = 210 бар *Фильтроэлементы CHP061 только в испонении "Y" |
| 5 | Уплотнение |
N - NBR V - витон |
Характеристика фильтрующих материалов картриджей CHP
|
Фильтроэлемент |
Описание |
Материал |
Тонкость фильтрации (мкм) |
Βx показатель |
|
|---|---|---|---|---|---|
|
ISO 4572 Βx ≥ 200 |
ISO 16889 Βx(c) ≥ 200 |
||||
|
F03 |
Неорганическая ткань |
Стекловолокно |
3 |
3 |
5 |
|
F06 |
Неорганическая ткань |
Стекловолокно |
6 |
6 |
6 |
|
F10 |
Неорганическая ткань |
Стекловолокно |
10 |
10 |
9 |
|
F25 |
Неорганическая ткань |
Стекловолокно |
25 |
25 |
20 |
|
T10 |
Металлическая сетка |
Нержавеющая сталь AISI 304 |
10 |
- |
- |
|
T25 |
Металлическая сетка |
Нержавеющая сталь AISI 304 |
25 |
- |
- |
|
C10 |
Микрокартон с пропиткой |
Целлюлозное волокно |
10 |
- |
- |
|
C25 |
Микрокартон с пропиткой |
Целлюлозное волокно |
25 |
- |
- |
Площадь фильтрующего элемента (СМ2) Y-ΔP 2000000 ПА (20 бар)
|
Фильтроэлементы |
CHP281 |
CHP282 |
CHP283 |
CHP421 |
CHP422 |
CHP621 |
CHP622 |
CHP623 |
CHP624 |
|---|---|---|---|---|---|---|---|---|---|
|
F03-F06-F10-F25 |
325 |
450 |
870 |
900 |
1780 |
1500 |
3070 |
4920 |
6770 |
|
T10-T25 |
325 |
450 |
870 |
900 |
1780 |
1500 |
3070 |
4920 |
6770 |
|
C10-C25 |
325 |
450 |
870 |
900 |
1780 |
1500 |
3070 |
4920 |
6770 |
Площадь фильтрующего элемента (СМ2) Y-ΔP 21000000 ПА (210 бар)
|
Фильтроэлементы |
CHP281 |
CHP282 |
CHP283 |
CHP421 |
CHP422 |
CHP621 |
CHP622 |
CHP623 |
CHP624 |
|---|---|---|---|---|---|---|---|---|---|
|
F03-F06-F10-F25 |
290 |
410 |
810 |
810 |
1635 |
960 |
2015 |
3245 |
4480 |
|
T10-T25 |
290 |
410 |
810 |
810 |
1635 |
960 |
2015 |
3245 |
4480 |
Примеры для заказа:
CHP281F25XN - картридж к фильтру HMM*, HPM* (Р=20бар), тонкость фильтрации 25
CHP061GYN- картридж к фильтру HPB061GYN (Р=20бар), тонкость фильтрации 10
CHP422F10XN - картридж к фильтру HMM*, HPM* (Р=20бар), тонкость фильтрации 3
CHP282F10XN - картридж к фильтру HMM*, HPM*, HPB* (Р=20бар), тонкость фильтрации 10
