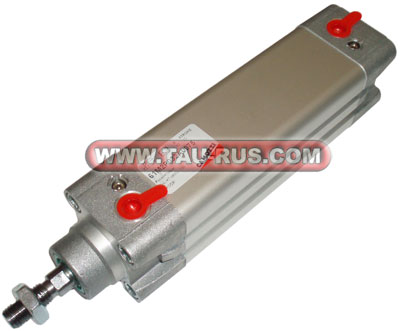

Пневмоцилиндры 61M(L)2... двухстороннего действия
 |
Пневмоцилиндры 61M(L)2P032A..., 61M(L)2P040A..., 61M(L)2P050A..., 61M(L)2P063A..., 61M(L)2P080A..., 61M(L)2P100A..., 61M(L)2P125A... (cерии 61) разработаны в соответствии с ISO 15552. Гильза из экструдированного алюминиевого профиля имеет два продольных Т-образных паза на трех сторонах для установки магнитных датчиков, что позволяет сохранить те же габариты цилиндра. Шпильки расположены внутри гильзы, что улучшает внешний вид цилиндра. Конструкция цилиндров безопасна и облегчает санитарную обработку и мойку, что имеет большое значение для пищевой промышленности. Положение поршня определяется магнитными датчиками положения, устанавливаемыми непосредственно в пазы корпуса цилиндра. Цилиндры этой серии оснащены устройствами демпфирования в конце хода с регулировкой интенсивности торможения. Кроме того, поршень имеет пластиковые шайбы, обеспечивающие бесшумную остановку в крайних положениях. См. также: крепления пневмоцилиндров 40(41,60,61)M(N,L)2... Материалы пневмоцилиндров 61M(L)2...Стандартное исполнение: крышки и поршень - алюминий; шток - нержавеющая сталь AISI 420B; гильза - анодированный алюминий, гайки, шпильки - оцинкованная сталь; манжеты - PU;С низким трением: стандартные материалы с NBR манжетами поршня и штока (манжета поршня FKM - по заказу); Низкотемпературное: стандартные материалы, шток - нержавеющая сталь AISI 420B покрытие хромом, скребок - латунь; гайки - нержавеющая сталь AISI 303, шпильки - нержавеющая сталь AISI 420B, манжеты поршня - PU, штока - MBR. |
Условное обозначение и параметры пневмоцилиндров 61M(L)2...
| 61 | M | 2 | P | 050 | A | 0300 | * | ||||||||
|
Опции
|
|||||||||||||||
 |
|||||||||||||||
|
0300 = ход поршня 300 мм
|
|||||||||||||||
|
|||||||||||||||
|
Крепление:
A = стандартный, фиксирующая гайка на штоке RL = стопор штока |
|||||||||||||||
|
|||||||||||||||
|
050 = диаметр поршня 50 мм
|
|||||||||||||||
|
|||||||||||||||
|
P = стандартный материал изготовления пневмоцилиндра
|
|||||||||||||||
|
|||||||||||||||
|
Исполнение по принципу действия:
1 = односторонний (передняя возвратная пружина) (ø32 ... ø100); 2 = двусторонний (демпфирование в обе стороны); 3 = двусторонний (без демпфирования); 4 = двусторонний (с демпфированием назад); 5 = двусторонний (с демпфированием вперед); 6 = двусторонний (двусторонний шток, демпфирование в обе стороны); 7 = односторонний (двусторонний шток) |
|||||||||||||||
|
|||||||||||||||
|
Модификация:
М = стандартный, магнитный L = с низким трением, магнитный |
|||||||||||||||
|
|||||||||||||||
|
61 = серия пневмоцилиндров
|
|||||||||||||||

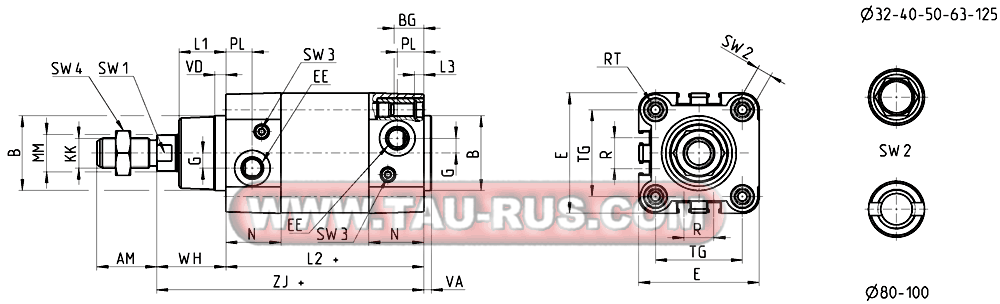

Габаритные и присоединительные размеры односторонних пневмоцилиндров 61M(L)2...
 |
Таблица размеров односторонних пневмоцилиндров 61M(L)2...
| Модель | AM | B | BG | E | EE | G | KK | L1 | L2 | L3 | MM | N | PL | R | RT | SW1 | SW2 | SW3 | SW4 | TG | VA | VD | WH | ZJ |
| Пневмоцилиндр 61M2P032A... Пневмоцилиндр 61L2P032A... |
22 | 30 | 16 | 46 | G1/8 | 5 | M10 | 18 | 94 | 5 | 12 | 26 | 14 | 13 | M6 | 10 | 6 | 2 | 17 | 32,5 | 4 | 5 | 26 | 120 |
| Пневмоцилиндр 61M2P040A... Пневмоцилиндр 61L2P040A... |
24 | 35 | 16 | 55 | G1/4 | 5 | M12 | 21 | 105 | 5 | 16 | 29 | 15 | 13,5 | M6 | 13 | 6 | 2 | 19 | 38 | 4 | 5 | 30 | 135 |
| Пневмоцилиндр 61M2P050A... Пневмоцилиндр 61L2P050A... |
32 | 40 | 16 | 64,5 | G1/4 | 8 | M16 | 25 | 106 | 5 | 20 | 29,5 | 15 | 16 | M8 | 17 | 8 | 3 | 24 | 46,5 | 4 | 6 | 37 | 143 |
| Пневмоцилиндр 61M2P063A... Пневмоцилиндр 61L2P063A... |
32 | 45 | 16 | 75 | G3/8 | 8 | M16 | 26 | 121 | 5 | 20 | 36,5 | 21 | 28 | M8 | 17 | 8 | 3 | 24 | 56,5 | 4 | 6 | 37 | 158 |
| Пневмоцилиндр 61M2P080A... Пневмоцилиндр 61L2P080A... |
40 | 45 | 19 | 93 | G3/8 | 8 | M20 | 30 | 128 | 0 | 25 | 36 | 21 | 30 | M10 | 22 | - | 5 | 30 | 72 | 4 | 7 | 46 | 174 |
| Пневмоцилиндр 61M2P100A... Пневмоцилиндр 61L2P100A... |
40 | 55 | 19,5 | 110 | G1/2 | 8 | M20 | 35 | 138 | 0 | 25 | 38,5 | 23 | 40 | M10 | 22 | - | 5 | 30 | 89 | 4 | 7 | 51 | 189 |
| Пневмоцилиндр 61M2P125A... Пневмоцилиндр 61L2P125A... |
54 | 60 | 23 | 135 | G1/2 | 10,5 | M27 | 42 | 160 | 0 | 32 | 43 | 23,5 | 50 | M12 | 27 | 12 | 4 | 41 | 110 | 6 | 8 | 65 | 225 |
Пример условного обозначения при заказе пневмоцилиндра двухстороннего действия с габаритными и присоединительными размерами по ISO 15552 (DIN / ISO 6431 / VDMA 24562), с односторонним штоком, с демпфированием в обе стороны, с трубной цилиндрической дюймовой резьбой для подвода сжатого воздуха, с магнитом на поршне, с наружной резьбой штока, без элементов крепления пневмоцилиндра и штока, диаметром 50 мм и ходом поршня 150 мм:
Пневмоцилиндр 61M2P050A0150
