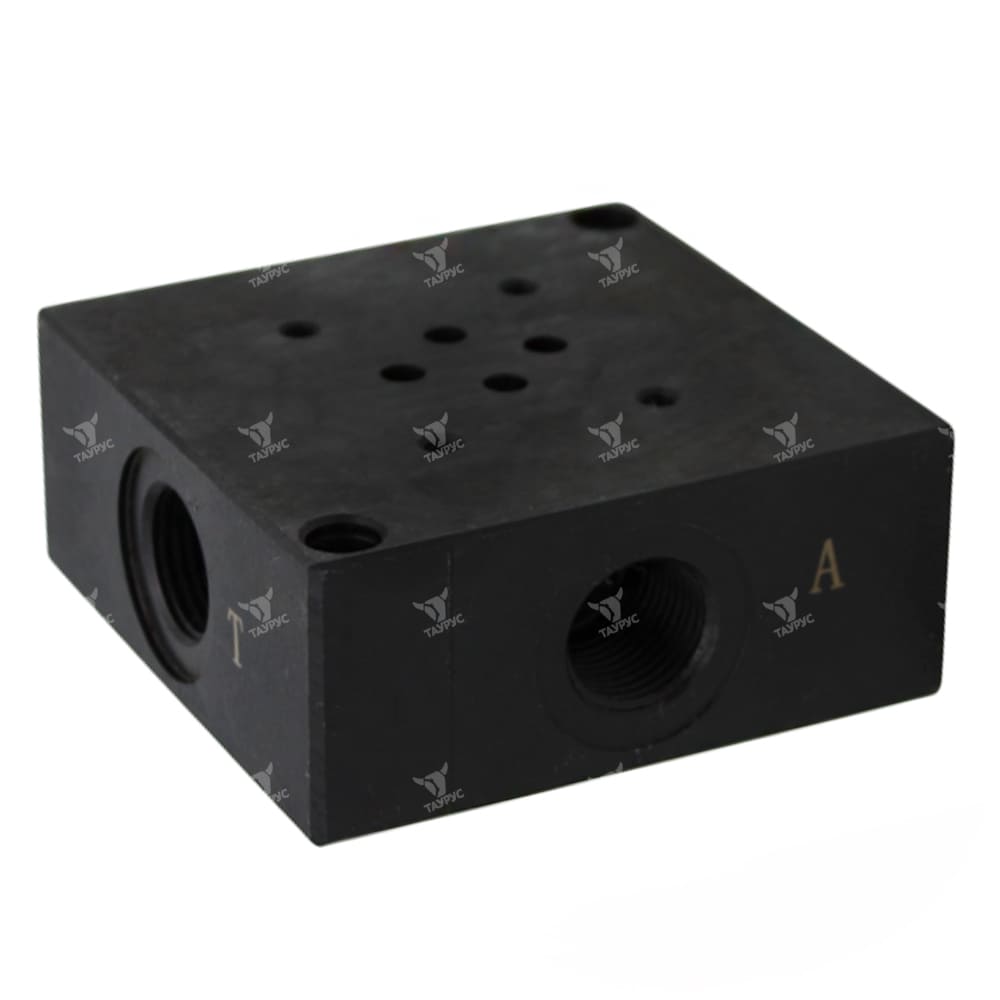

D03SPS8G - Плита монтажная для ВЕ6, выходы вбок G1/2"
D03SPS8G - Плита монтажная, СЕТОР 03 (Ду=6 мм), выходы вбок, G1/2", кованая сталь
Описание гидравлических монтажных плит D03SPS8G
Плиты D03SPS8G являются одноместными гидравлическими монтажными плитами с цилиндрической резьбой 1/2 дюйма и расположением выходов гидравлических линий вбок. Они предназначены для размещения на них различной направляющей и регулирующей гидроаппаратуры.
Плиты D03SPS8G имеют монтажную поверхность по стандарту CETOP3 и предназначены для гидравлических устройств модульного монтажа с условным проходом 6 мм (Ду = 6 мм). Преимущество установки оборудования на плиты обусловлено простотой монтажа и обслуживания, компактностью конструкции, уменьшением уровней шума и утечек в гидросистеме.
Структура условного обозначения монтажных плит D03SPS8G
|
1 |
2 |
3 |
4 |
5 |
|
D |
03 |
SP |
S |
8G |
| 1 | Материал |
D = кованая сталь (стандарт) A = алюминий (спец. исполнение) |
| 2 | Типоразмер | 03 = CETOP3 (Ду = 6 мм) |
| 3 | Тип изделия | SP = Subplate (монтажная плита) |
| 4 | Расположение выходов |
S = выходы вбок B = выходы вниз |
| 5 | Резьба и размер выходов |
6G = BSP 3/8" 6Z = NPT 3/8" 6S = SAE 6 6M = ISO M14 8G = BSP 1/2" 8Z = NPT 1/2" 8S = SAE 8 8M = ISO M18 12G = BSP 3/4" 12Z = NPT 3/4" 12S = SAE 12 12M = ISO M27 |

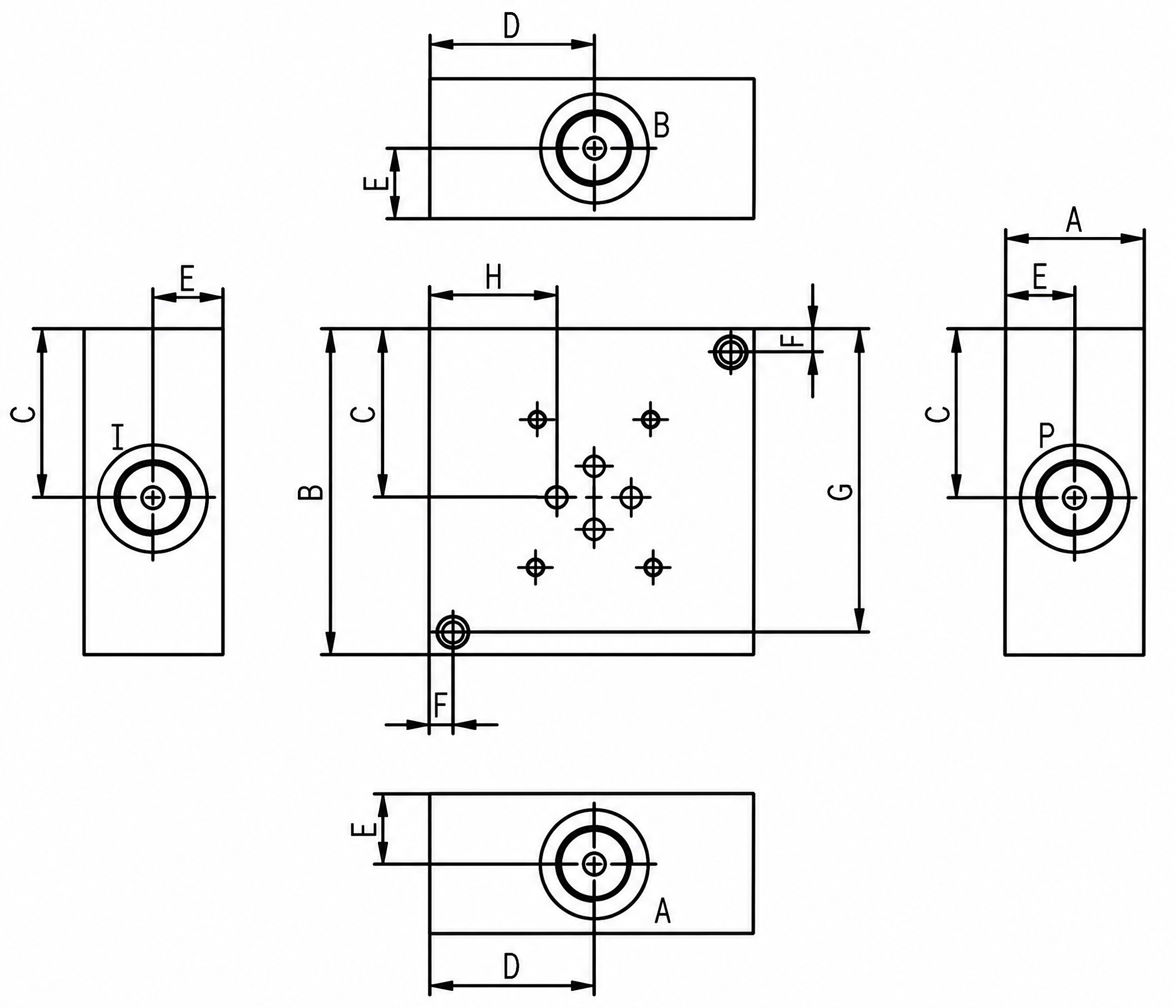

Габаритные и присоединительные размеры плит D03SPS8G
|
Тип плиты |
A |
B |
C |
D |
E |
F |
G |
H |
|
D03SPS6G(Z,S,M) |
25.4 |
63.5 |
33.3 |
31.8 |
12.7 |
6.4 |
57.2 |
22.4 |
|
D03SPS8G(Z,S,M) |
38.1 |
88.9 |
46 |
45.2 |
19.1 |
6.4 |
82.6 |
34.9 |
|
D03SPS12G(Z,S,M) |
44.5 |
102 |
52.4 |
51.6 |
22.2 |
9.5 |
92.1 |
41.3 |
Примечание:
Алюминиевые плиты (нестандартное исполнение) имеют габаритные и присоединительные размеры идентичные плитам из стали.
