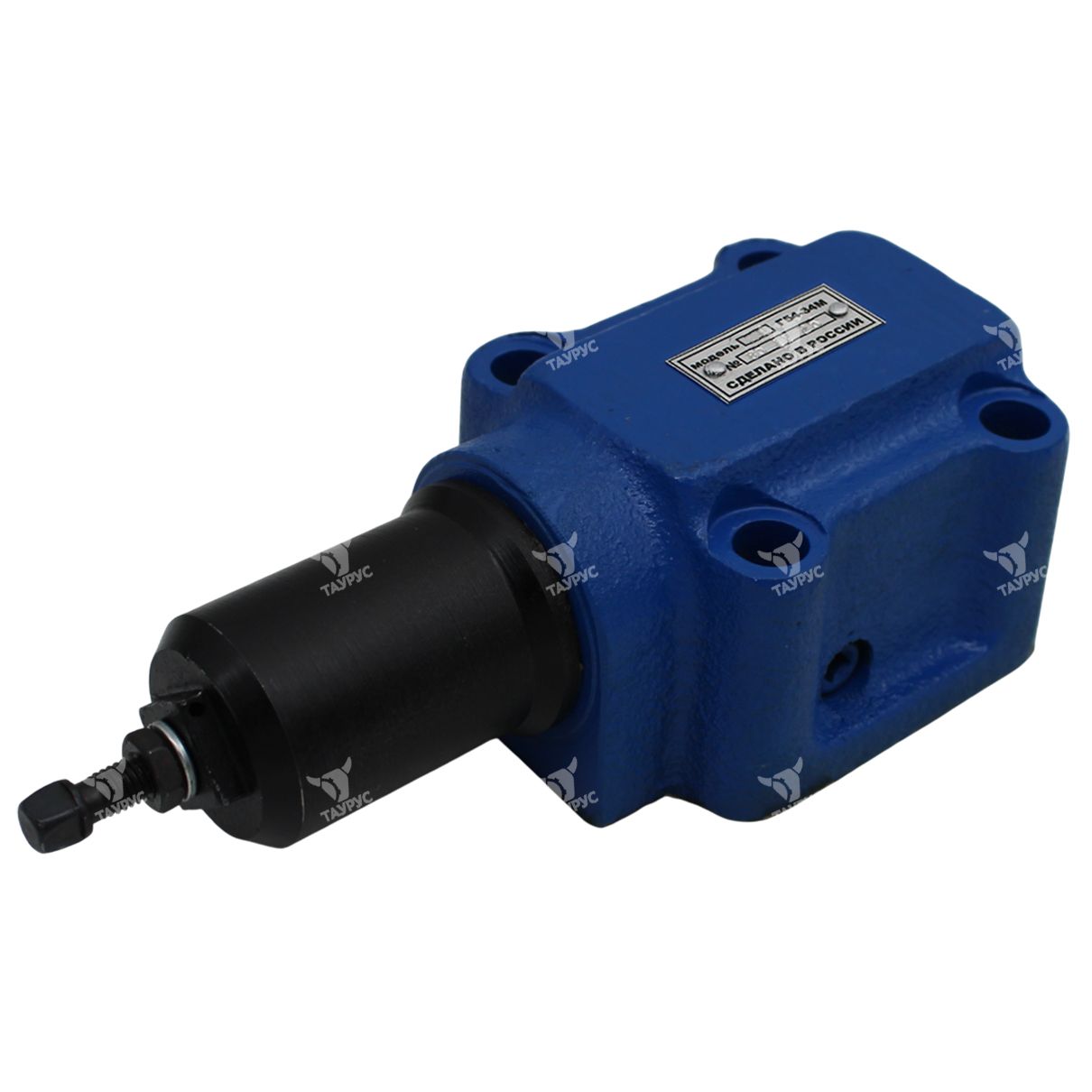

АГ54-34М - Гидроклапан давления
АГ54-34М - Гидроклапан давления
Описание гидроклапанов давления *Г54-34(М)
Гидроклапаны *Г54-34(М) с условным проходом 20 мм предназначены для поддержания заданной разности давлений, определяемой настройкой пружины, подводимом и отводимом потоках рабочей жидкости или в одном из этих потоков и постороннем потоке (функции клапана разности давлений).Для пропускания потока рабочей жидкости при достижении заданной величины давления, определяемой настройкой пружины, в этом потоке или управляющем (дистанционное управление) потоке (функции клапана последовательности).
Для предохранения объёмного гидропривода от давления, превышающего установленное (функции предохранительного клапана).
Для поддержания заданного давления путем непрерывного слива рабочей жидкости во время работы (функции переливного клапана).
Клапаны Г54(АГ54, БГ54, ДГ54)-34М подключаются к гидравлическим линиям через коническую резьбу K3/4" в отверстиях корпуса.
Клапаны ПГ54(ПАГ54, ПБГ54, ПДГ54)-34М стыкового присоединения, устанавливаются на специальные монтажные панели или плиты, имеющие резьбовые выходы для подсоединения штуцеров (гидролиний).
Параметры гидроклапанов
|
Параметр |
Нормы для исполнений |
||||
|
Гидроклапан Г54-34М ПГ54-34 |
Гидроклапан АГ54-34М ПАГ54-34 |
Гидроклапан БГ54-34М ПБГ54-34 |
Гидроклапан ВГ54-34М ПВГ54-34 |
Гидроклапан ДГ54-34 ПДГ54-34М |
|
|
Условный проход, мм |
20 |
20 |
20 |
20 |
20 |
|
Расход, л/мин: номин. / макс./ мин. |
125 / 160 / 3 |
||||
|
Внутренние утечки, см³/мин, не более |
35 |
20 |
90 |
140 |
280 |
|
Давление настройки номинальное, МПа |
2,5 |
1,0 |
6,3 |
10,0 |
20,0 |
|
Диапазон настройки давления, МПа |
0,4-2,8 |
0,3-1,2 |
0,6-7,0 |
1,2-11,2 |
4,0-23,0 |
|
Номинальный перепад давлений, МПа |
0,6 |
||||
|
Масса клапана, кг: резьбовое (стыковое) |
3,1 (4,0) |
||||
Условное обозначение гидроклапанов давления типа Г54-3
|
1 |
2 |
3 |
4 |
5 |
6 |
|
П |
А |
Г54-3 |
4 |
М |
УХЛ4 |
| 1 | Исполнение по способу монтажа |
без индекса - трубный (резьбовой) П - стыковой (притычный) |
| 2 | Исполнение по номинальному давлению настройки |
А - 1 Мпа Б - 6,3 МПа В - 10 МПа Д - 20 МПа |
| 3 | Обозначение типа гидроклапана |
Г54-3 - гидроклапан давления |
| 4 | Исполнение по условному проходу |
2 - 10 мм 4 - 20 мм 5 - 32 мм |
| 5 | Исполнение | М - модернизированный |
| 6 | Климатическое исполнение по ГОСТ 15150 | УХЛ4, 04.1 |
Габаритные и присоединительные размеры гидроклапана давления типа *Г54-34(М)
.jpg "Размеры гидроклапана давления типа Г54-34 трубное присоединение")
| Модель клапана |
Размеры, мм |
|||||||||||
|
d1 |
d1 |
Hmax |
L |
B |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
b |
|
| АГ54-34(М) |
K3/4" |
K1/8" |
220 |
78 |
84 |
109 |
2,5 |
52 |
75 |
24 |
93 |
35 |
| Г54-34(М) | ||||||||||||
| БГ54-34(М) | ||||||||||||
| ВГ54-34(М) | ||||||||||||
| ДГ54-34(М) |
242 |
|||||||||||
.jpg "Размеры гидроклапана давления типа ПГ54-34 стыковое присоединение")
|
Модель клапана |
Размеры, мм |
|||||||||||||||||
|
Hmax |
L (h14) |
B (h14) |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
h7 |
h8 |
l1 |
l2 |
l3 |
l4 |
b |
d1 |
d2 |
|
|
ПАГ54-34(М) |
220 |
88 |
66 |
109 |
2,5 |
12 |
20 |
43 |
61 |
63 |
32 |
67 |
53,5 |
29,5 |
13,5 |
55 |
18 |
13 |
|
ПГ54-34(М) |
||||||||||||||||||
|
ПБГ54-34(М) |
||||||||||||||||||
|
ПВГ54-34(М) |
||||||||||||||||||
|
ПДГ54-34(М) |
242 |
71 |
||||||||||||||||
Комплект резиновых колец для гидроклапанов давления Г54-34
|
Обозначение кольца по ГОСТ 18829-73 |
Количество |
|||
|
Г (АГ, БГ, ВГ) 54-34М |
ДГ54-34М |
ПГ (ПАГ, ПБГ, ПВГ) 54-34М |
ПДГ54-34М |
|
|
Кольцо 016-020-25 |
1 |
1 |
3 |
3 |
|
Кольцо 022-028-36 |
- |
- |
2 |
2 |
|
Кольцо 030-035-30 |
1 |
1 |
1 |
- |
|
Кольцо 032-040-46 |
- |
- |
- |
1 |
|
Кольцо 040-044-25 |
1 |
1 |
1 |
- |
|
Кольцо 050-056-36 |
- |
- |
- |
1 |
