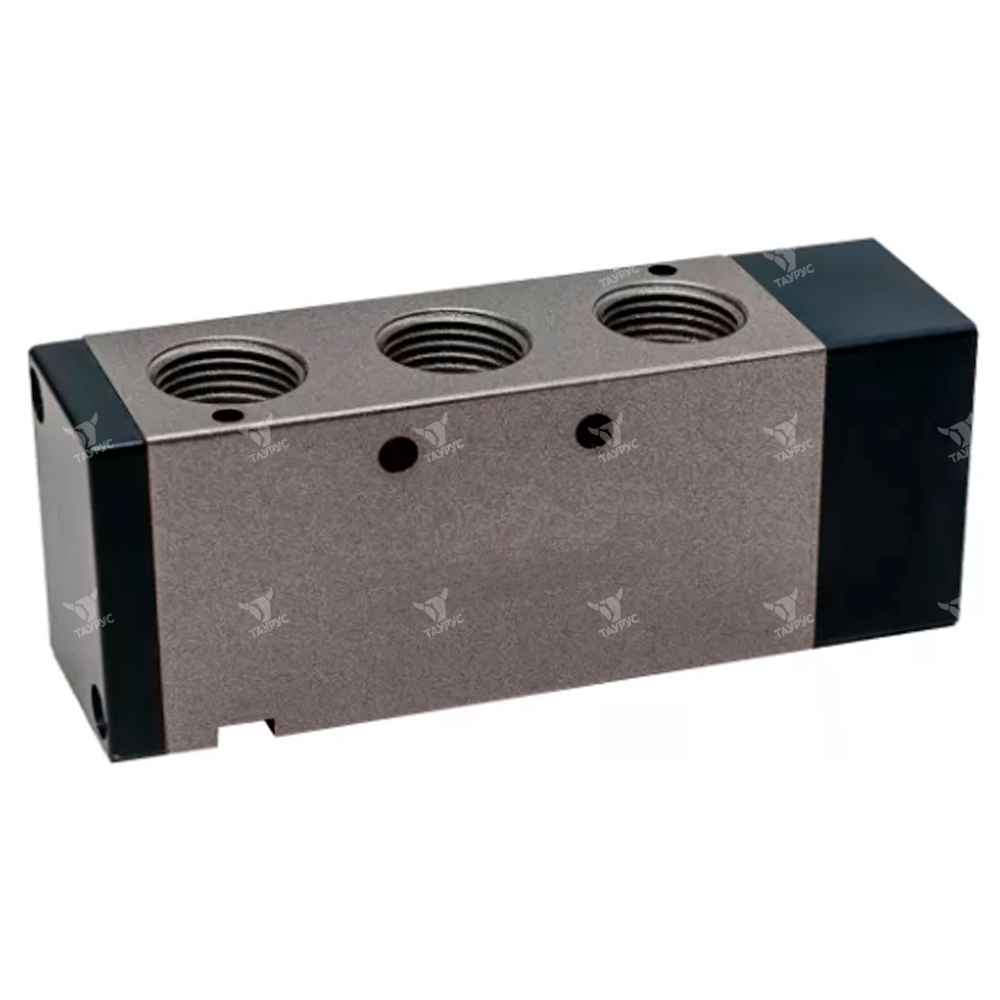

4A430C-15 - Пневмораспределитель
4A430C-15 - Пневмораспределитель 5/3, с Пневм. - Пневм., G1/2"
Описание пневмораспределителей 4A430C-15
Пневмораспределители 4A430C-15 являются 5-линейными трехпозиционными (5/3) пневматическими распределителями с двухсторонним пневмоуправлением и пружинным центрированием золотника. Данные клапаны применяются в различного рода пневматическим приводах и служат для управления направлением потоков рабочей среды пневмосистемы (сжатый воздух), её пуском и остановом.Управление потоками воздуха осуществляется за счёт перемещения в корпусе пневмораспределителя золотника, форма которого зависит от габарита и схемы распределения. Золотник, в зависимости от своего положения в корпусе, перекрывает или открывает доступ сжатого воздуха по внутренним каналам пневмораспределителя в ту или иную линию.
Структура условного обозначения пневматических распределителей 4A430C-15
|
1 |
2 |
3 |
- |
4 |
|
4A |
4 |
30C |
15 |
| 1 | Модель пневмораспределителя | 4A = воздушный клапан (5/2, 5/3) |
| 2 | Габарит |
1 = серия 100 2 = серия 200 3 = серия 300 4 = серия 400 |
| 3 | Тип пневмораспределителя |
30C = пятилинейный трехпозиционный (5/3) с двухсторонним пневматическим управлением, в центральной позиции все линии перекрыты 30E = пятилинейный трехпозиционный (5/3) с двухсторонним пневматическим управлением, в центральной позиции линии A и B соединены с атмосферными линиями  30P = пятилинейный трехпозиционный (5/3) с двухсторонним пневматическим управлением, в центральной позиции линии A и B соединены с линией P (нагнетание)
|
| 4 | Присоединение |
M5 = M5x0.8" 06 = 1/8" 08 = 1/4" 10 = 3/8" 15 = 1/2" |
Технические характеристики 4A430C-15
|
Модель |
4A130C-M5 |
4A130C-06 |
4A230C-06 |
4A230C-08 |
4A330C-08 |
4A330C-10 |
4A430C-15 |
|
Тип пневмораспределителя |
5/3 - пятилинейный трехпозиционный |
||||||
|
Тип управления |
Пневматическое двухстороннее |
||||||
|
Рабочая среда |
Воздух, тонкость фильтрации не менее 40 мкм |
||||||
|
Эффективная площадь сечения |
5.5 мм2
|
12 мм2
|
14 мм2
|
16 мм2
|
25 мм2
|
30 мм2
|
50 мм2
|
|
Резьба присоединительных отверстий |
M |
PT (стандарт), NPT, G |
|||||
|
Размеры присоединительных отверстий: |
M5x0.8
|
1/8"
|
1/8"
|
1/4"
|
1/4"
|
3/8"
|
1/2"
|
|
Рабочее давление, МПа |
0.15 - 0.8 |
||||||
|
Максимальное входное давление, МПа |
1.5 |
||||||
|
Рабочая температура, °C |
От -20 до +70 |
||||||
|
Материал корпуса |
Алюминиевый сплав |
||||||
|
Смазка воздуха1 |
Не обязательна |
||||||
|
Максимальная частота срабатывания2, циклов / сек |
3 |
||||||
|
Масса, кг |
0.165 |
0.365 |
0.505 |
0.735 |
|||
Примечание:
1 - После использования воздуха с распыленным в нём маслом продолжайте использовать ту же среду для сохранения срока службы клапана. К применению рекомендуются смазочные материалы, выполненные по стандарту ISO VG32 или аналог.
2 - Максимальная частота срабатывания на холостом ходу
Устройство и принцип работы
Габаритные и присоединительные размеры 4A430C-15
Расходные характеристики 4A430C-15
