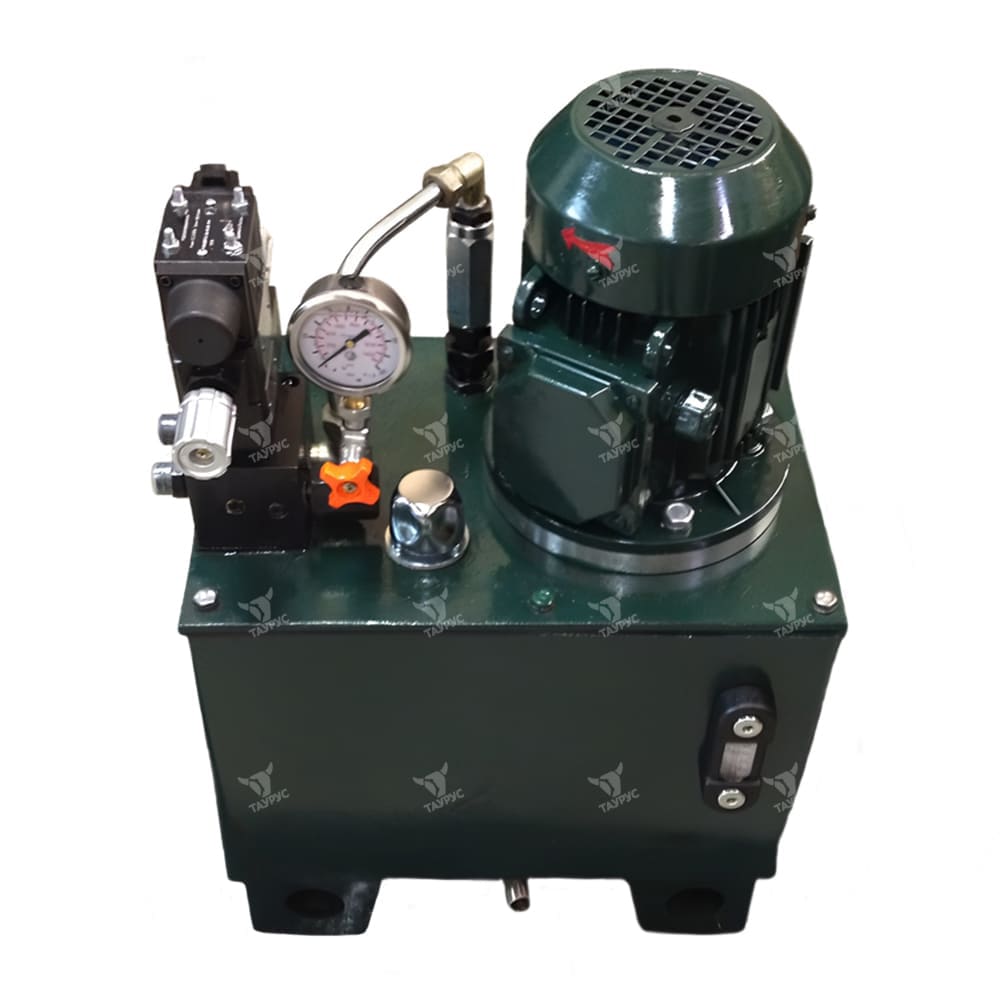

Описание гидростанций СВ-М1, СВ-М5
Гидростанции СВ-М1, СВ-М5 предназначены для подачи рабочей жидкости под давлением, определяемым настройкой предохранительного гидроклапана, в гидросистемы металлорежущих и деревообрабатывающих станков, автоматических линий, кузнечно-прессового, литейного и другого гидрофицированного оборудования различного технологического назначения.
Гидростанции являются также базой для изготовления комплектных гидроприводов, осуществляющих питание гидросистем и дистанционное управление движением гидрофицированных рабочих органов машин.
Для получения необходимого рабочего цикла станции требуют доукомплектования соответствующей гидравлической аппаратурой путем наращивания на монтажной плите дополнительных гидроблоков.
Перейти к просмотру паспорта на гидростанции СВ-М1, СВ-М5.
Перечень поставляемых запчастей к гидростанциям СВ-М1, СВ-М5
|
Ссылка на подробное описание |
Паспортные данные |
|
Теплообменник воздушный Г44-23-01 | |
|
Гидроклапан КПМ-102 |
Клапан предохранительный модульный КПМ-102-1 |
|
Клапан предохранительный модульный КПМ-6/3-В3 | |
|
Переключатель манометра ПМ2-2-С320 |
Переключатель манометра ПМ2.2-С320 или ПМ2.1-С320 |
|
Гидроклапан КО-0.3 |
Гидроклапан подпорный КО-0,3 |
|
Гидроклапан давления ПГ54-32М | |
|
Гидроклапан КЕМ-102 |
Гидроклапан давления модульный КЕМ-102-1 |
|
Манометр МТ1-60/1-60x4 | |
|
Насос однопоточный пластинчатый БГ12-4..., Г12-3..., БГ12-2М... или аксиально-поршневой НА-.../320М | |
|
Насос однопоточный пластинчатый БГ12-41 | |
|
Гидрораспределитель 1РЕ10.574А.В110 |
Гидрораспределитель ВЕ10-574.А110/50Н |
Исполнения и характеристики гидростанций СВ-М1, СВ-М5 ТУ2-053-1703-84
|
Модель |
Емкость бака, дм3 |
Рабочее давление, МПа |
Подача насоса, л/мин |
Мощность двигателя, кВт |
Масса, кг |
Габариты, мм |
|
СВ-М1-10-Н-1,1-3,3 |
10 |
6,3 |
3,3 |
1,1 |
68 |
400х330х640 |
|
СВ-М1-10-Н-1,1-6,0 |
5,0 |
6,0 |
1,1 | |||
|
СВ-М1-10-Н-1,1-10,5 |
4,0 |
10,5 |
1,1 | |||
|
СВ-М1-10-1Н-2,2-5,3 |
12,5 |
5,3 |
2,2 |
80 |
400х330х740 | |
|
СВ-М1-25-Н-1,1-3,3 |
25 |
6,3 |
3,3 |
1,1 |
85 |
500х350х670 |
|
СВ-М1-25-Н-1,1-6,0 |
5,0 |
6,0 |
1,1 | |||
|
СВ-М1-25-Н-1,1-10,5 |
4,0 |
10,5 |
1,1 | |||
|
СВ-М1-25-1Н-2,2-5,3 |
12,5 |
5,3 |
2,2 |
93 |
500х350х740 | |
|
СВ-М1-25-1Н-3,0-8,9 |
12,5 |
8,9 |
3,0 | |||
|
СВ-М1-25-1Н-4,0-8,9 |
15,5 |
8,9 |
4,0 |
98 | ||
|
СВ-М1-25-1Н-2,2-12,7 |
6,3 |
12,7 |
2,2 | |||
|
СВ-М1-40-Н-1,1-3,3 |
40 |
6,3 |
3,3 |
1,1 |
92 |
600х390х700 |
|
СВ-М1-40-Н-1,1-6,0 |
5,0 |
6,0 |
1,1 | |||
|
СВ-М1-40-Н-1,1-10,5 |
4,0 |
10,5 |
1,1 | |||
|
СВ-М1-40-1Н-2,2-5,3 |
12,5 |
5,3 |
2,2 |
100 |
600х390х750 | |
|
СВ-М1-40-1Н-3,0-8,9 |
12,5 |
8,9 |
3,0 |
100 | ||
|
СВ-М1-40-1Н-4,0-8,9 |
15,5 |
8,9 |
4,0 |
105 | ||
|
СВ-М1-40-1Н-4,0-19,4 |
9,0 |
19,4 |
4,0 | |||
|
СВ-М1-40-1Н-2,2-12,7 |
6,3 |
12,7 |
2,2 | |||
|
СВ-М1-40-1Н-4,0-25,5 |
5,0 |
25,5 |
4,0 | |||
|
СВ-М1-40-1Н-3,0-5,3 |
15,5 |
5,3 |
3,0 | |||
|
СВ-М1-40-2Н-4,0-11,0 |
20,0 |
11,0 |
4,0 |
118 |
600х390х850 | |
|
СВ-М1-40-2Н-5,5-11,0 |
25,0 |
11,0 |
5,5 |
125 | ||
|
СВ-М1-63-Н-1,1-10,5 |
63 |
4,0 |
10,5 |
1,1 |
113 |
670х390х750 |
|
СВ-М1-63-1Н-3,0-5,3 |
15,5 |
5,3 |
3,0 |
121 |
670х390х820 | |
|
СВ-М1-63-1Н-4,0-8,9 |
15,5 |
8,9 |
4,0 |
126 | ||
|
СВ-М1-63-1Н-4,0-19,4 |
9,0 |
19,4 |
4,0 | |||
|
СВ-М1-63-1Н-2,2-12,7 |
6,3 |
12,7 |
2,2 | |||
|
СВ-М1-63-1Н-4,0-25,5 |
5,0 |
25,5 |
4,0 | |||
|
СВ-М1-63-2Н-4,0-11,0 |
20,0 |
11,0 |
4,0 |
670х390х900 | ||
|
СВ-М1-63-2Н-5,5-11,0 |
25,0 |
11,0 |
5,5 |
139 | ||
|
СВ-М1-63-2Н-5,5-16,5 |
18,5 |
16,5 |
5,5 |
146 | ||
|
А-с теплообменником воздушным | ||||||
|
СВ-М1А-40-Н-1,1-6,0 |
40 |
5,0 |
6,0 |
1,1 |
115 |
600х720х700 |
|
СВ-М1А-40-Н-1,1-10,5 |
4,0 |
10,5 |
1,1 | |||
|
СВ-М1А-40-1Н-2,2-5,3 |
12,5 |
5,3 |
2,2 |
123 |
600х720х770 | |
|
СВ-М1А-40-1Н-3,0-8,9 |
12,5 |
8,9 |
3,0 | |||
|
СВ-М1А-40-1Н-4,0-8,9 |
15,5 |
8,9 |
4,0 |
128 | ||
|
СВ-М1А-40-1Н-4,0-19,4 |
9,0 |
19,4 |
4,0 | |||
|
СВ-М1А-40-1Н-2,2-12,7 |
12,7 |
12,7 |
2,2 | |||
|
СВ-М1А-40-1Н-4,0-25,5 |
5,0 |
25,5 |
4,0 | |||
|
СВ-М1А-40-1Н-3,0-5,3 |
15,5 |
5,3 |
3,0 |
123 | ||
|
СВ-М1А-40-2Н-4,0-11,0 |
20,0 |
11,0 |
4,0 |
141 |
600х720х850 | |
|
СВ-М1А-40-2Н-5,5-11,0 |
25,0 |
11,0 |
5,5 |
148 | ||
|
СВ-М1А-63-Н-1,1-10,5 |
63 |
4,0 |
10,5 |
1,1 |
136 |
670х720х750 |
|
СВ-М1А-63-1Н-3,0-5,3 |
15,5 |
5,3 |
3,0 |
144 |
670х720х820 | |
|
СВ-М1А-63-1Н-4,0-8,9 |
15,5 |
8,9 |
4,0 |
149 | ||
|
СВ-М1А-63-1Н-4,0-19,4 |
9,0 |
19,4 |
4,0 | |||
|
СВ-М1А-63-1Н-2,2-12,7 |
6,3 |
32,7 |
2,2 | |||
|
СВ-М1А-63-1Н-4,0-25,5 |
5,0 |
25,5 |
4,0 | |||
|
СВ-М1А-63-2Н-4,0-11,0 |
20,0 |
11,0 |
4,0 |
162 |
670х720х900 | |
|
СВ-М1А-63-2Н-5,5-11,0 |
25,0 |
11,0 |
5,5 |
169 | ||
|
СВ-М1А-63-2Н-5,5-16,7 |
18,5 |
16,5 |
5,5 | |||
|
С пневмогидроаккумулятором V=6,3 дм3 | ||||||
|
СВ-М5-40-Н-1,1-6,0-6,3 |
40 |
5,0 |
6,0 |
1,1 |
174 |
780х390х910 |
|
СВ-М5-40-Н-1,1-10,5-6,3 |
4,0 |
10,5 |
1,1 | |||
|
СВ-М5-40-1Н-1,5-12,7-6,3 |
4,0 |
12,7 |
1,5 |
182 | ||
|
СВ-М5-40-1Н-2,2-12,7-6,3 |
6,3 |
12,7 |
2,2 | |||
|
СВ-М5-40-1Н-2,2-5,3-6,3 |
12,5 |
5,3 |
2,2 | |||
|
СВ-М5-40-1Н-3,0-5,3-6,3 |
15,5 |
5,3 |
3,0 | |||
|
СВ-М5-40-1Н-3,0-8,9-6,3 |
12,5 |
8,9 |
3,0 | |||
|
СВ-М5-40-1Н-4,0-8,9-6,3 |
15,5 |
8,9 |
4,0 | |||
|
СВ-М5-40-2Н-4,0-11,0-6,3 |
20,0 |
11,0 |
4,0 |
195 | ||
|
СВ-М5-40-2Н-5,5-11,0-6,3 |
25,0 |
11,0 |
5,5 | |||
