Описание реле расхода FCE
Настраиваемые реле расхода FCE используются в системах с замкнутым циклом смазки для контроля потока смазки. Перемещая геркон, можно выставить требуемый расход по шкале, расположенной на корпусе реле. Поплавок с постоянным магнитом включает герконовое (электрическое) реле при уменьшении расхода. Реле расхода необходимо устанавливать строго вертикально.

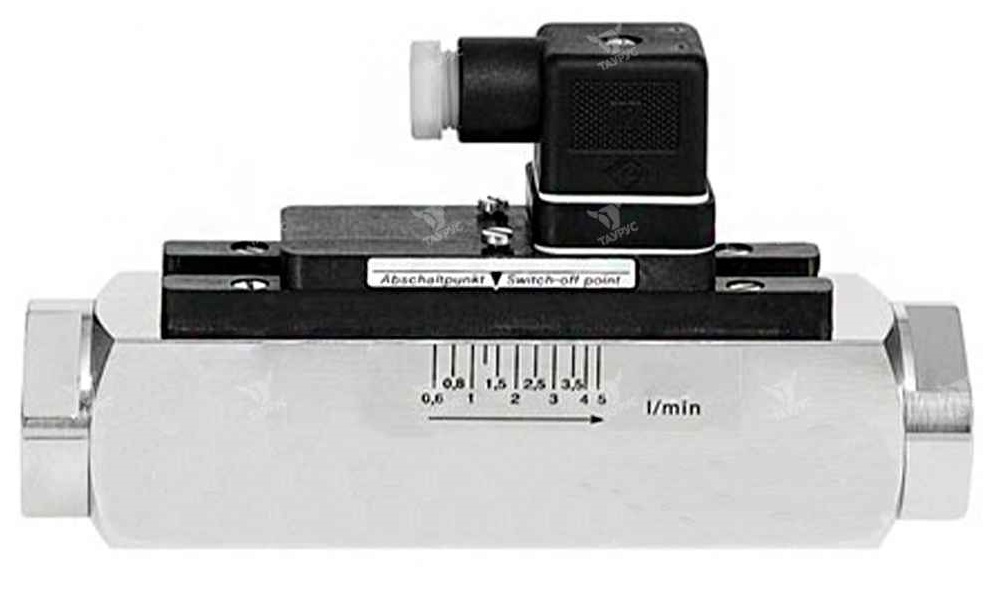

.jpg "Реле расхода (потока) FCE 45.010.0, 45.010.1, 45.010.2, 45.010.3, 45.010.4, 45.010.5")
Основные параметры реле потока (расхода) FCE
|
Код заказа |
Значение |
||
|
Тип |
Диапазон, л/мин |
Резьба |
|
|
Реле расхода 45.010.0 |
FCE 1 R3 |
0,3...3 |
G 1/8" |
|
Реле расхода 45.010.1 |
FCE 2 R9 |
1...9 |
G 1/4" |
|
Реле расхода 45.010.2 |
FCE 3 R18 |
2...18 |
G 3/8" |
|
Реле расхода 45.010.3 |
3...24 |
G 1/2" |
|
|
Реле расхода 45.010.4 |
FCE 5 R35 |
6...35 |
G 3/4" |
|
Реле расхода 45.010.5 |
FCE 6 R60 |
15...60 |
G 1" |
Напряжение: 220В 50Гц; 220 В пост. ток.
Коммутируемая мощность: 50 Вт.
Сила тока: 0,5 А.
Максимальное рабочее давление: 50 бар (5,0 МПа).

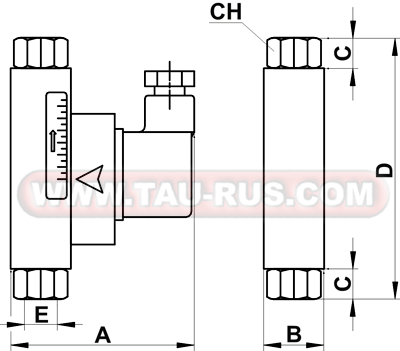

Габаритные и присоединительные размеры реле расхода FCE
|
Код заказа |
A |
B |
C |
D |
E |
CH |
|
45.010.0 реле потока |
60 |
20 |
13,5 |
89 |
G1/8 |
15 |
|
45.010.1 реле потока |
62 |
22 |
13,5 |
93 |
G1/4 |
17 |
|
45.010.2 реле потока |
64 |
24 |
15,5 |
104 |
G3/8 |
20 |
|
68 |
28 |
18,5 |
115 |
G1/2 |
24 |
|
|
45.010.4 реле потока |
72 |
32 |
22,5 |
132 |
G3/4 |
30 |
|
45.010.5 реле потока |
85 |
45 |
24,5 |
157 |
G1 |
37 |
