Описание фильтров всасывающих
Одним из способов увеличения сроков службы оборудования в гидравлической системе, является очистка масла поступающего из бака к насосу.
Именно устранение достаточно крупных механических включений, которые могут присутствовать в заливаемом масле, либо образуются при возврате масла после рабочего цикла в бак, позволяет защитить насос от преждевременного износа.
Для выполнения этой, достаточно важной функции и применяются всасывающие фильтры.
Один из возможных вариантов - погружные всасывающие сетчатые фильтры WU и WU-I.
Основным (фильтрующим) элементов у фильтров WU (WU-I) является сетка из нержавеющей стали, которая для увеличения фильтрующей поверхности имеет вид "гофры".
Сетка герметично вклеена между двумя крышками, одна их которых имеет резьбовое отверстие для монтажа фильтра в гидролинию.
Вторая крышка, установленная с другой стороны, может иметь два варианта исполнения:
1. Глухая крышка, для фильтров WU, полностью закрывает фильтр со стороны противоположной всасывающему отверстию. При этом масло может поступать в систему только через фильтрующую поверхность сетки;
2. Крышка с байпасным клапаном, пожатым пружиной, для фильтров WU-I. При этом усилие пружины выбрано таким образом, что по мере загрязнения фильтрующей поверхности сетки, усилие всасывания преодолевает усилие пружины удерживающей клапан, он открывается, и масло минуя фильтрующую поверхность начинает подсасывать из бака в систему.
Фильтр всасывающий сетчатый WU - без клапана.
Фильтр всасывающий сетчатый WU-I - с байпасным клапаном.
Фильтры WU (WU-I) работают на минеральных маслах типа HL и HLP, согласно ISO 6743/4, вязкостью 2,8...380 сСт и температурой -25...+100 °C.
Температура окружающей среды от -25 до +50 °C

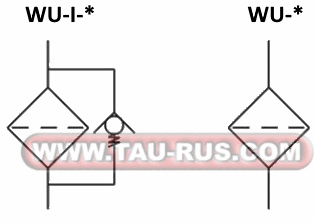

Обозначение фильтров на гидравлических схемах:
Размеры, параметры и структура обозначения фильтров WU (без клапана) и WU-I (с клапаном)
Структура обозначения
|
1 |
- |
2 |
- |
3 |
- |
4 |
- |
5 |
6 |
|
WU |
I |
63 |
80 |
G |
3/4" |
| 1 | Погружной всасывающий сетчатый фильтр | WU |
| 2 | Байпасный клапан |
пропустить = без клапана I = с байпасным клапанов |
| 3 | Пропускная способность фильтра |
16 = 16 л/мин 25 = 25 л/мин 40 = 40 л/мин 63 = 63 л/мин 100 = 100 л/мин 160 = 160 л/мин 225 = 225 л/мин |
| 4 | Тонкость фильтрации |
80 = 80 мкм 100 = 100 мкм 180 = 180 мкм |
| 5 | Способ монтажа |
G = отверстие с резьбой BSPT M = отверстие с метрической резьбой |
| 6 | Размер резьбы |
G: 3/8" 1/2" 3/4" 1 1/4" 1 1/2" 2" M: 18x1,5 22x1,5 27x2 33x2 42x2 48x2 |
Таблица размеров
|
Код фильтра |
Номинальный |
Размеры, мм |
||
|
D1 |
D2 |
E |
||
|
WU-16-80-G3/8" |
16 |
G3/8" |
35 |
84 |
|
WU-16-80-M18x1,5 |
16 |
M18x1,5 |
35 |
84 |
|
WU-25-80-G1/2" |
25 |
G1/2" |
43 |
104 |
|
WU-25-80-M22x1,5 |
25 |
M22x1,5 |
43 |
104 |
|
WU-40-80-G3/4" |
40 |
G3/4" |
43 |
124 |
|
WU-40-80-M27x2 |
40 |
M27x2 |
43 |
124 |
|
WU-63-80-G3/4" |
63 |
G3/4" |
70 |
103 |
|
WU-63-80-M33x2 |
63 |
M33x2 |
70 |
103 |
|
WU-100-80-G3/4" |
63 |
G3/4" |
70 |
153 |
|
WU-100-80-M42x2 |
100 |
M42x2 |
70 |
153 |
|
WU-100-80-G1 1/4" |
100 |
G1 1/4" |
70 |
153 |
|
WU-160-80-G1 1/2" |
160 |
G1 1/2" |
82 |
200 |
|
WU-160-80-M48x2 |
160 |
M48x2 |
82 |
200 |
|
WU-225-80-G2" |
225 |
G2" |
150 |
165 |
Примечание: Приведенные в таблице значения расходов соответствуют перепаду давления 0,02 бара, измеренному для минерального масла вязкостью 36 сСт при 50°C.
Для жидкостей, чья степень вязкости при конкретном рабочем давлении отличается от 36 сСт, фактический перепад давления следует изменить согласно действующему соотношению:
факт. знач. Δp = 0,02 * (Qфакт. / Qтабличн.) * (факт.знач.вязкости / 36)
Размер фильтра WU (WU-I) следует выбирать таким образом, чтобы при номинальном расходе перепад давления был ниже 0,02 бара.
Габаритные размеры фильтров всасывающих
Фильтры WU (WU-I) являются практически полными аналогами и могут устанавливаться взамен фильтров других производителей.
Например:
Фильтр WU-63-80-G3/4" ≈ SP64A-34-GR90 ≈ STR065-2-S-G1-M90 ≈ FAM008MNB4
Фильтр WU-I-63-80-G3/4" ≈ SP64A-34-GR90V ≈ STR065-2-B-G1-M90 ≈ FAM008MNB4B
Фильтр WU-100-80-G3/4" ≈ 20-80 ≈ STR070-3-S-G1-M90 ≈ FAM011MNB4
Фильтр WU-I-100-80-G3/4" ≈ 20-80-2 ≈ STR070-3-B-G1-M90 ≈ FAM011MNB4B
Фильтр WU-I-100-180-G3/4" ≈ 20-160-2 ≈ Fl3.20MD5V
Фильтр WU-160-80-G1 1/2" ≈ 40-80 ≈ STR086-3-S-G1-M90 ≈ SP86B-112-GR90
Фильтр WU-I-160-80-G1 1/2" ≈ 40-80-2 ≈ STR086-3-B-G1-M90 ≈ SP86B-112-GR90V
Фильтр WU-I-160-180-G1 1/2" ≈ 40-160-2 ≈ STR086-3-B-G1-M250 ≈ SP86B-112-GR250
При подборе аналога следует ориентироваться на габаритные размеры, присоединительную резьбу, расходные характеристики и тонкость фильтрации.
Так же обращают внимание на наличие (отсутствие) байпасного клапана.
За консультацией Вы всегда можете обратиться к специалистам компании ТАУРУС по телефонам в разделе контакты, либо написав на электронную почту.
