СМЛ - Сепараторы магнитные

Описание сепараторов магнитных СМЛ

Сепаратор магнитный СМЛ предназначен для автоматической очистки смазочно-охлаждающих жидкостей (СОЖ) от мелких магнитных частичек в смеси с абразивными или другими немагнитными частичками. Сепаратор магнитный обеспечивает очистку водных эмульсий на основе минеральных масел.

Магнитные сепараторы СМЛ изготавливаются с левым и с правым расположением привода. Рекомендации по определению расположения привода смотрите ниже.

Особенности применения магнитных сепараторов СМЛ-50, СМЛ-100, СМЛ-150:
• Повышение чистоты обработки поверхности детали.
• Многократное использование охлаждающей жидкости на шлифовальных и других доводочных станках, рабочим инструментом которых является абразивный материал.
• Широкое область применения: единичное, мелкосерийное и серийное производство во всех отраслях промышленности, связанных с металлообработкой.

В части воздействия климатических факторов внешней среды сепараторы изготавливаются в исполнении УХЛ4 для категории размещения 4.1 по ГОСТ 15150-69.

Сепараторы СМЛ, являются полными аналогами сепараторов Х43-... в следующем соответствии:

• СМЛ-50, аналог сепаратора Х43-43 (номинальный расход до 50 л/мин);
• СМЛ-100, аналог сепаратора Х43-44 (номинальный расход до 100 л/мин);
• СМЛ-150, аналог сепаратора Х43-45 (номинальный расход до 150 л/мин);
• СМЛ-100-2, аналог сепаратора Х43-46 (номинальный расход до 200 л/мин);
• СМЛ-ХХХ, аналог сепаратора Х43, изготавливается на любой литраж по запросу в течение 2-3 недель.

Возможно изготовление с правым и левым расположение привода.

Параметры сепараторов магнитных СМЛ

Наименование параметров	Сепаратор СМЛ-50	Сепаратор СМЛ-100	Сепаратор СМЛ-100-2	Сепаратор СМЛ-150
Номинальный расход, л/мин	50	100	200	150
Мощность электродвигателя, кВт	0,12	0,12	0,12	0,12
Частота вращения вала электродвигателя, об/мин	1000	1000	1000	1000
Количество магнитов, шт.	8	16	-	19
Габаритные размеры, мм длина ширина высота	480 240 380	515 240 380	-	550 240 380

Левое и правое расположение привода на сепараторах магнитных СМЛ-

Первое правило для определения положения привода на магнитных сепараторах типа СМЛ и Х43 заключается в том, что смотреть на них необходимо со стороны залива СОЖ (противоположная сторона сепараторов согласно фото выше).

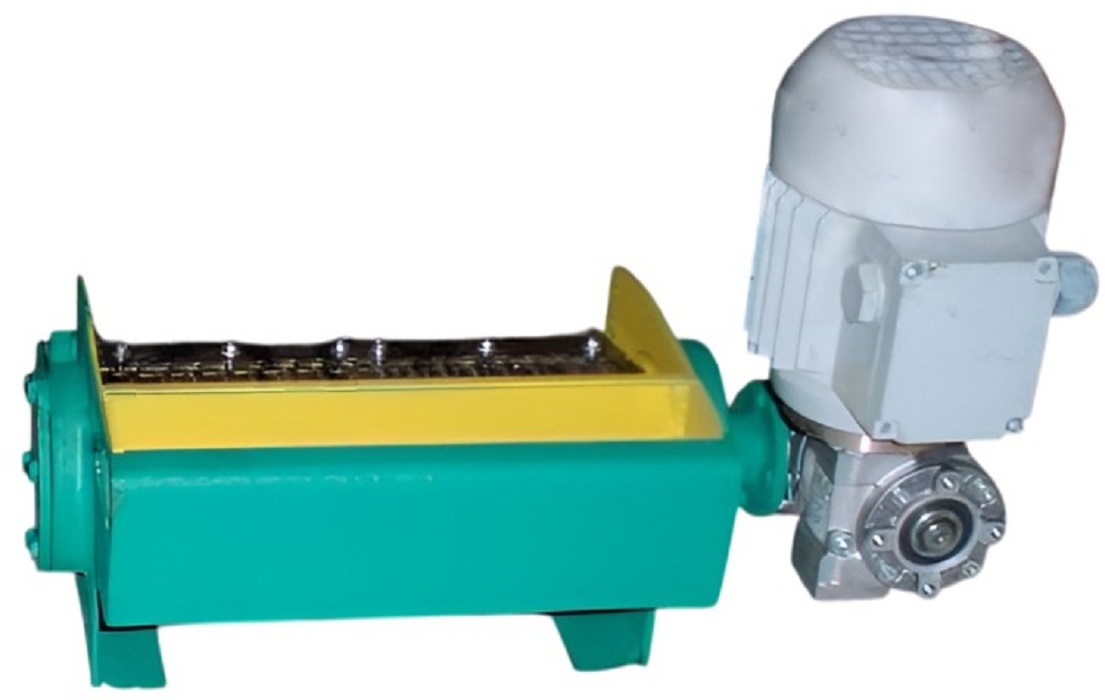

Правило второе: если смотреть на сепаратор со стороны залива СОЖ (противоположная сторона сепараторов согласно фото выше) и двигатель находится слева от вас - то это левое расположение привода (СМЛ-50 исп. А (или СМЛ-50-2), Х43-43-2, СМЛ-100 исп. А (или СМЛ-100-2), Х43-44-2, СМЛ-150 исп. А (или СМЛ-150-2), Х43-45-2);

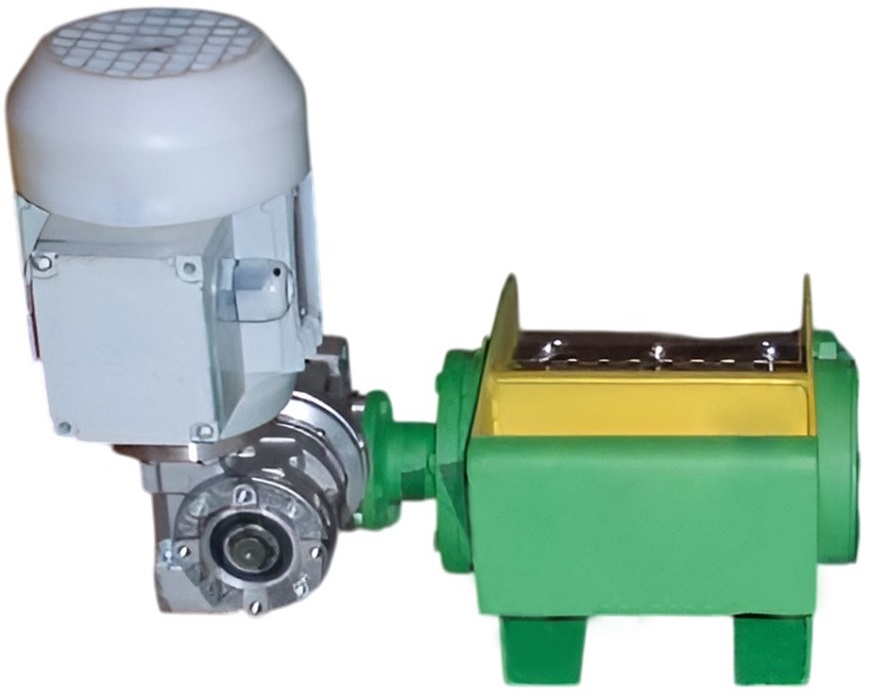

если двигатель находится справа, то - это правое расположение привода (СМЛ-50 исп. Б (или СМЛ-50-1), Х43-43-1, СМЛ-100 исп. Б (или СМЛ-100-1), Х43-44-1, СМЛ-150 исп. Б (или СМЛ-150-1), Х43-45-1).

Габаритные и присоединительные размеры сепаратора магнитного СМЛ

Сепаратор состоит из редуктора 4, корпуса 1, с вмонтированным в него магнитным барабаном 2. Загрязненная СОЖ поступает в сепаратор через коллектор (отверстие А), проходит между корпусом сепаратора и барабаном с магнитами, вращающимися в направлении, обратном движению жидкости, очищается от магнитных частиц и выходит из сепаратора через отверстие Б. Притянутые к барабану частицы снимаются с поверхности барабана скребком 3.

Значения размеров Г и Д (см. вид В)

Размеры	Сепаратор СМЛ-50	Сепаратор СМЛ-100	Сепаратор СМЛ-150
Г	147	275	323
Д	114	244	288

Пример установки сепаратора магнитного СМЛ-50 в системе охлаждения станков 3Б722 и 3722
