Всасывающие сетчатые фильтры SFE

Всасывающие сетчатые фильтры SFE устанавливаются непосредственно на всасывающей магистрали насоса и служат для первичной грубой очистки рабочей жидкости от механических загрязнений, тем самым препятствую их дальнейшему попаданию в гидросистему.

Фильтры HYDAC SFE обязательно устанавливаются ниже минимального уровня масла в резервуаре, то есть должны быть полностью погружены в рабочую жидкость, что исключает попадание в гидросистему воздушной смеси.
Конструктивно фильтры SFE состоят из каркаса, поддерживающего фильтрующий элемент из нержавеющей стали.

Рабочие гидравлические жидкости: минеральные масла типа HL и HLP.
Рабочая температура от -10°C до +80°C.

Фильтры всасывающие сетчатые SFE поставляются в 2-х исполнениях:

- с обратным клапаном (байпасом), который позволяет уменьшить высокие перепады давления, вызванные значительным загрязнением фильтрующей поверхности самого фильтра SFE или высокой вязкостью жидкости при холодном старте. Перепускной клапан открывается при перепаде давления превышающем 3 бар (0,3 МПа), при этом через открывшееся отверстие не отфильтрованная рабочая жидкость начинает поступать непосредственно в гидросистему;

- без обратного клапана, при этом для достижения нормальной работы фильтра, он должен находится в достаточно чистой рабочей среде, а перепады давления не должны превышать значений в 0,5...0,7 бар.

гидросхемы фильтров SFE

Структура условного обозначения фильтров всасывающих сетчатых SFE

SFE

11

G

125

A

1

.0

/

BYP

Перепускной клапан BYP = с перепускным клапаном (не доступны для типоразмера 11) пропустить если клапан отсутствует

Модификация (всегда поставляется последняя версия)

Номер типа

Индикатор засорения (не прилагается) A = без индикатора

Тонкость фильтрации: 125 = 149 мкм 75 = 75 мкм

Тип соединения G = резьбовое соединение NPT (коническая трубная)

Типоразмер: 11 = 13 л/мин 15 = 23 л/мин 25 = 36 л/мин 50 = 45 л/мин 80 = 90 л/мин 100 = 135 л/мин 180 = 230 л/мин 280 = 340 л/мин 380 = 450 л/мин

Тип фильтра Фильтр всасывающий сетчатый SFE

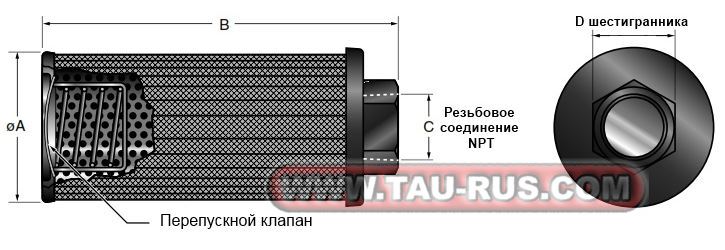

Параметры и габаритные размеры фильтров SFE

Типоразмер фильтра Номинальный расход л/мин ØA мм B мм C (NPT) D шестигранника (дюйм) Площадь фильтрующей поверхности (дюйм²) SFE 11 13 34 66 3/8" 1,188 3 SFE 15 23 50 106 1/2" 1,00 16 SFE 25 36 68 90 3/4" 1,31 50 SFE 50 45 68 133 1" 1,62 90 SFE 80 90 86 168 1 1/4" 2,00 135 SFE 100 135 86 222 1 1/2" 2,38 195 SFE 180 230 100 250 2" 2,78 230 SFE 280 340 132 260 2 1/2" 3,38 325 SFE 380 450 132 290 3" 3,81 410

Варианты предлагаемых фильтров всасывающих SFE

Фильтры SFE с тонкостью фильтрации 125 мкм		Фильтры SFE с тонкостью фильтрации 74 мкм
без перепускного клапана	с перепускным клапаном	без перепускного клапана	с перепускным клапаном
Фильтр SFE11G125A1.0	не доступен	Фильтр SFE11G74A1.0	не доступен
Фильтр SFE15G125A1.0	Фильтр SFE15G125A1.0/BYP	Фильтр SFE15G74A1.0	Фильтр SFE15G74A1.0/BYP
Фильтр SFE25G125A1.0	Фильтр SFE25G125A1.0/BYP	Фильтр SFE25G74A1.0	Фильтр SFE25G74A1.0/BYP
Фильтр SFE50G125A1.0	Фильтр SFE50G125A1.0/BYP	Фильтр SFE50G74A1.0	Фильтр SFE50G74A1.0/BYP
Фильтр SFE80G125A1.0	Фильтр SFE80G125A1.0/BYP	Фильтр SFE80G74A1.0	Фильтр SFE80G74A1.0/BYP
Фильтр SFE100G125A1.0	Фильтр SFE100G125A1.0/BYP	Фильтр SFE100G74A1.0	Фильтр SFE100G74A1.0/BYP
Фильтр SFE180G125A1.0	Фильтр SFE180G125A1.0/BYP	Фильтр SFE180G74A1.0	Фильтр SFE180G74A1.0/BYP
Фильтр SFE280G125A1.0	Фильтр SFE280G125A1.0/BYP	Фильтр SFE280G74A1.0	Фильтр SFE280G74A1.0/BYP
Фильтр SFE380G125A1.0	Фильтр SFE380G125A1.0/BYP	Фильтр SFE380G74A1.0	Фильтр SFE380G74A1.0/BYP

Более подробную информацию, получить консультацию, подобрать аналоги Вы сможете у специалистов компании ТАУРУС по телефонам указанным в разделе КОНТАКТЫ.
