// Гидроклапаны давления Г54-32, ПГ54-32М, БГ54-32М

Гидравлическое оборудование /
Гидроаппаратура регулировки давления //

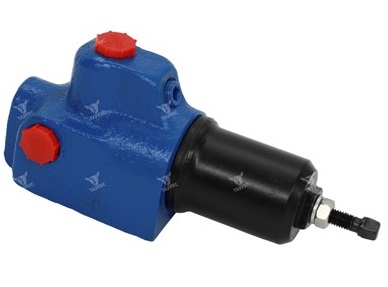

Гидроклапаны давления Г54-32, ПГ54-32М, АГ54-32, ПАГ54-32М, БГ54-32, ПБГ54-32М, ВГ54-32, ПВГ54-32М, ДГ54-32, ПДГ54-32М

Гидроклапаны давления Г54-32, ПГ54-32М, АГ54-32, ПАГ54-32М, БГ54-32, ПБГ54-32М, ВГ54-32, ПВГ54-32М, ДГ54-32, ПДГ54-32М
    Гидроклапаны давления типа Г54-32 предназначены для использования в гидросистемах в качестве:
  • клапан разности давлений для поддержания заданной разности давлений, определяемой настройкой пружины, в подводимом и отводимом потоках рабочей жидкости, или в одном из этих потоков и постороннем потоке.
  • клапана последовательности для пропускания потока рабочей жидкости  при достижении заданной величины давления, определяемой настройкой пружины, в этом потоке или управляющем (дистанционное управление)потоке.
  • предохранительного клапана для предохранения объёмного гидропривода от давления, превышающего установленное.
  • переливного клапана для поддержания заданного давления путем непрерывного слива рабочей жидкости во время работы.
     Клапаны Г54-32, ПГ54-32М, АГ54-32, ПАГ54-32М, БГ54-32, ПБГ54-32М, ВГ54-32, ПВГ54-32М, ДГ54-32, ПДГ54-32М имеют резьбовое и стыковое исполнение по присоединению. При резьбовом присоединении отверстия корпуса для подключения линий имеют коническую резьбу K3/8". В клапанах стыкового присоединения отверстия выводятся на стыковую плоскость и оканчиваются цековками под кольца (по ГОСТ 9833-73) для уплотнения стыка между аппаратом и специальными панелями или промежуточными плитами в которых нарезана резьба для монтажа штуцеров.
Описание, фото Гидроклапан обратный БГ-54-32М УХЛ4
Гидроклапан давления БГ54-32М. Описание и фото.

     Указания по эксплуатации гидроклапанов (П)Г54-3:
     - при изменении вязкости рабочей жидкости более чем на 20% от первоначальной произведите её замену;
     - количество механических примесей в масле в процессе эксплуатации не должно превышать 0,005% по массе, а воды - 0,05%;
     - гидроклапаны давления должны быть встроены в гидросистему так, чтобы орган управления аппарата был расположен в безопасном месте, удобном для обслуживания;
     - трубы должны иметь проходные сечения, соответствующие размерам присоединительных отверстий, уменьшение сечений т вмятины не допускаются;
     - присоединения гидроклапанов давления к гидросистеме должны обеспечивать полную герметичность во избежании течи масла и подсоса воздуха;
     - перед началом работы удалите воздух из системы;
     - для опломбирования регулировочного узла аппарата после настройки предусмотрены отверстия диаметром 2 мм в колпачке и винте.

Параметры гидроклапанов давления Г54-32, ПГ54-32, АГ54-32, ПАГ54-32, БГ54-32, ПБГ54-32, ВГ54-32, ПВГ54-32, ДГ54-32, ПДГ54-32

Параметр Нормы для исполнений
Гидроклапан Г54-32(М) ПГ54-32 Гидроклапан АГ54-32(М) ПАГ54-32 Гидроклапан БГ54-32(М) ПБГ54-32 Гидроклапан ВГ54-32(М) ПВГ54-32 Гидроклапан ДГ54-32(М) ПДГ54-32
Условный проход, мм 10 10 10 10 10
Расход, л/мин: номин. / макс. / мин. 32 / 45 / 1
Внутренние утечки, см³/мин, не более 15 25 65 100 200
Давление настройки номинальное, МПа 2,5 1,0 6,3 10,0 20,0
Диапазон настройки давления, МПа 0,4-2,8 0,3-1,2 0,6-7,0 1,2-11,2 4,0-23,0
Номинальный перепад давлений, МПа 0,2
Масса клапана, кг: резьбовое (стыковое) 2,3 (2,55)

Условное обозначение гидроклапанов давления типа Г54-3

Х   Х   Г54-3   Х   ХХХХ

Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1
Исполнение по усл. проходу: 2 - 10 мм, 4 - 20 мм, 5 - 32 мм
Обозначение типа гидроклапана (М - означает "модернизированный")
Исполнение по номинальному давлению настройки: А - 1 Мпа, Б - 6,3 МПа, В - 10 МПа, Д - 20 МПа
Исполнение клапана по способу монтажа: без индекса - трубный (резьбовой), П - стыковой (притычный)

Габаритные и присоединительные размеры гидроклапана давления типа (П)Г54-32

Размеры гидроклапана давления типа Г54-32 (резьбовое присоединение)Габаритные и присоединтельные размеры гидроклапана давления БГ54-32М, Г54-32М, АГ54-32М, БГ54-32, ВГ54-32М, ДГ54-32М
Модель клапана Размеры, мм
d1 d1 Hmax L B h1 h2 h3 h4 h5 h6 b
АГ54-32(М) K3/8" K1/8" 201 50 79 91 2 48 64 22 79 32
Г54-32(М)
БГ54-32(М)
ВГ54-32(М)
ДГ54-32(М)
Размеры гидроклапана давления типа ПГ54-32 (стыковое присоединение)Габаритные и присоединтельные размеры гидроклапана давления ПБГ54-32М, ПГ54-32М, ПАГ54-32М, ПБГ54-32, ПВГ54-32М, ПДГ54-32М
Модель клапана Размеры, мм
Hmax L (h14) B (h14) h1 h2 h3 h4 h5 h6 h7 h8 l1 l2 l3 l4 b d1 d2
ПАГ54-32(М) 201 68 67 91 2 13 13 28 43 41 36 50 38 20 12 49 10 11
ПГ54-32(М)
ПБГ54-32(М)
ПВГ54-32(М)
ПДГ54-32(М)

Принцип работы гидроклапанов давления (П)Г54-32

Принцип работы гидроклапанов давления БГ54-32М, Г54-32М, АГ54-32М, БГ54-32, ВГ54-32М, ДГ54-32М

     В расточке корпуса 1 (см. рисунок выше) помещён золотник 2. Расположенная в колпачке 3 пружина 4 через шайбу 10 препятствует перемещению золотника внутрь колпачка. Натяг пружины регулируется перемещением упора 7 с помощью регулировочного винта 5, контргайка 6 на винте фиксирует настройку.
     Рабочая жидкость, подводимая в полость клапана Р, через каналы «в, х» и демпферное отверстие «г» поступает под торец золотника 2. Давление жидкости на торец золотника уравновешивается усилием пружины 4. При возрастании давления в подводящей гидролинии увеличивается давление и на торец золотника 2. Преодолевая усилие пружины, золотник 2 сдвигается и соединяет полости Р и А. Так как полость под колпачком 3 соединена каналом «б» с полостью отвода А, то разность давлений в подводящем и отводящем каналах, определяемая усилием пружины, поддерживается постоянной независимо от изменения давления в гидросистеме.

Комплект резиновых колец для гидроклапанов давления Г54-32

Обозначение кольца по ГОСТ 18829-73 Количество
Г (АГ, БГ, ВГ, ДГ) 54-32М ПГ (ПАГ, ПБГ, ПВГ, ПДГ) 54-32М
Кольцо 012-016-25 1 3
Кольцо 014-018-25 - 2
Кольцо 030-035-30 1 1
Кольцо 040-044-25 1 1

      Пример условного обозначения гидроклапана давления с условным проходом 10 мм, работающем при номинальном давлением 2,5 МПа (диапазон регулирования 0,4-2,8 МПа), стыкового монтажа, предназначенном для работы в умеренном климате:
      - Гидроклапан давления ПГ54-32М УХЛ4

См. так же:
      •   гидроклапаны давления типа Г54-34 и ПГ54-34М (Ду = 20 мм)
      •   гидроклапаны давления типа Г54-35 и ПГ54-35М (Ду = 32 мм)
