Описание пневмоклапанов обратных ПО
Пневмоклапан обратный с условным проходом (Ду) 4; 6; 10; 16; 20; 25; 40 мм предназначен для пропускания воздуха в одном направлении и перекрытия его в обратном направлении в пневматических приводах и системах. Присоединение: резьбовые отверстия в корпусе пневмоклапана. При заказе просим уточнять тип резьбы: К-коническая, G-цилиндрическая.
Рабочая среда - сжатый воздух давлением от 0,1 МПа до 1,0 МПа, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержащий распыленное масло, вязкостью 10…35 мм2/с при температуре +50ºС с концентрацией из расчета 1…2 капли на 1 м3 воздуха, приведенного к условиям по ГОСТ 12449. Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150. Виброустойчивость и вибропрочность должны соответствовать I степени жесткости по ГОСТ 28988.
Условное графическое обозначение:
Сжатый воздух подводится к отверстию (1), клапан открывается и через окна в направляющей проходит в выходное отверстие (2). При изменении направления потока сжатого воздуха клапан прижимается к седлу, препятствуя проходу сжатого воздуха в отверстие (1).
Цифры, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении. Монтаж обратного пневмоклапана производится непосредственно на трубопроводах с помощью двух резьбовых присоединительных отверстий. Стрелка на корпусе пневмоклапана указывает направление, в котором обеспечивается свободный проход сжатого воздуха. Положение пневмоклапана при монтаже - любое.
Структура условного обозначения пневмоклапана ПО
|
1 |
- |
2 |
|
ПО |
4 |
|
1 |
Тип устройства |
ПО = Пневмоклапан обратный |
|
2 |
Условный проход |
4 = 4 мм 6 = 6 мм 10 = 10 мм 16 = 16 мм 20 = 20 мм 25 = 25 мм 40 = 40 мм |
Мы поставляем обратные клапаны ПО двух производителей: ПО (ПНЕВМАТИКА); ПО (ПНЕВМОАППАРАТ).
Технические параметры пневмоклапана (клапана обратного) ПО-10-2(1), ПО-16-2(1), ПО-20-2(1), ПО-04-2(1), ПО-06-2(1), бренда «ПНЕВМАТИКА»
|
Параметр |
Нормы для типоразмеров |
||||||
|
06 |
10 |
16 |
20 |
25 |
40 |
||
|
Условный проход, мм |
6 |
10 |
16 |
20 |
25 |
40 |
|
|
Давление, МПа (кгс/см2): –номинальное –минимальное |
1,0(10) 0,1(10)
|
||||||
|
Давление открывания клапана, МПа (кгс/см2) |
0,03(0,3) |
0,03 |
|||||
|
Пропускная способность Kv, м3/ч, не менее |
0,80 |
1,60 |
4,00 |
7,50 |
10,00 |
30 |
|
|
Масса, кг |
0,07 |
0,110 |
0,145 |
0,23 |
0,32 |
0,55 |
|
Габаритные и присоединительные размеры, бренда «ПНЕВМАТИКА»
|
Типоразмер |
d |
L |
B |
H |
|
П-О 6 |
К ¼˝ |
47 |
26 |
25 |
|
П-О 10 |
К 3/8˝ |
51 |
31 |
28 |
|
П-О 16 |
К ½˝ |
60 |
35 |
33 |
|
П-О 20 |
К ¾˝ |
74 |
42 |
41 |
|
П-О 25 |
К 1˝ |
82 |
50 |
48 |
|
П-040 |
К 1½˝ |
100 |
55 |
63 |

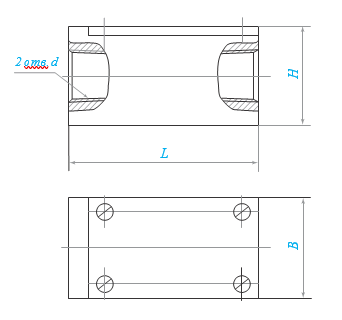

Рис.1 Чертеж пневмоклапана ПО, бренда «ПНЕВМАТИКА»
Технические параметры пневмоклапана (клапана обратного) П-О-06-2, П-О-10-2, П-О-16-2, П-О-20-2 и П-О-25-2, бренда «ПНЕВМОАППАРАТ»
|
Параметры |
Нормы для типоразмеров |
||||
|
ПО-4 |
ПО-6 |
ПО-10 |
ПО-16 |
ПО-20 |
|
|
1.Условный проход, мм |
4 |
6 |
10 |
16 |
20 |
|
2.Присоединение пневмолиний, дюйм |
G1/8 |
G1/4 |
G3/8 |
G1/2 |
G3/4 |
|
3.Номинальное давление, МПа |
1,0 |
||||
|
4.Минимальное давление, МПа, не более |
0,1 |
||||
|
5.Пропускная способность, Кv*, м³/ч, не менее |
0,25 |
0,63 |
1,60 |
4,0 |
6,3 |
|
6.Общая утечка сжатого воздуха см³/мин, не более |
3 |
8 |
12 |
||
|
7.Масса, кг, не более |
0,05 |
0,08 |
0,15 |
0,17 |
|
Габаритные и присоединительные размеры, бренда «ПНЕВМОАППАРАТ»
|
Обозначение |
Размеры, мм |
|||
|
d |
D |
L |
S |
|
|
ПО-4 |
G1/8" |
26,5 |
43,0 |
24 |
|
ПО-6 |
G1/4" |
|||
|
ПО-10 |
G3/8" |
34,5 |
56,0 |
30 |
|
ПО-16 |
G1/2" |
41,5 |
67,5 |
36 |
|
ПО-20 |
G3/4" |
47,5 |
70,5 |
41 |

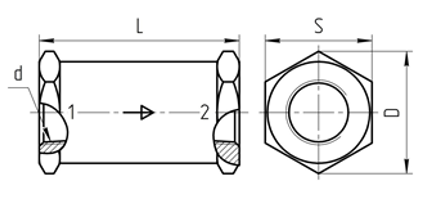

Рис.2 Чертеж пневмоклапана ПО, бренда «ПНЕВМОАППАРАТ»
При заказе просим уточнять тип резьбы: К-коническая, G-цилиндрическая.
