Фильтры 20-80(160)-2, 40-80(160)-2, 80-80(160)-2
|

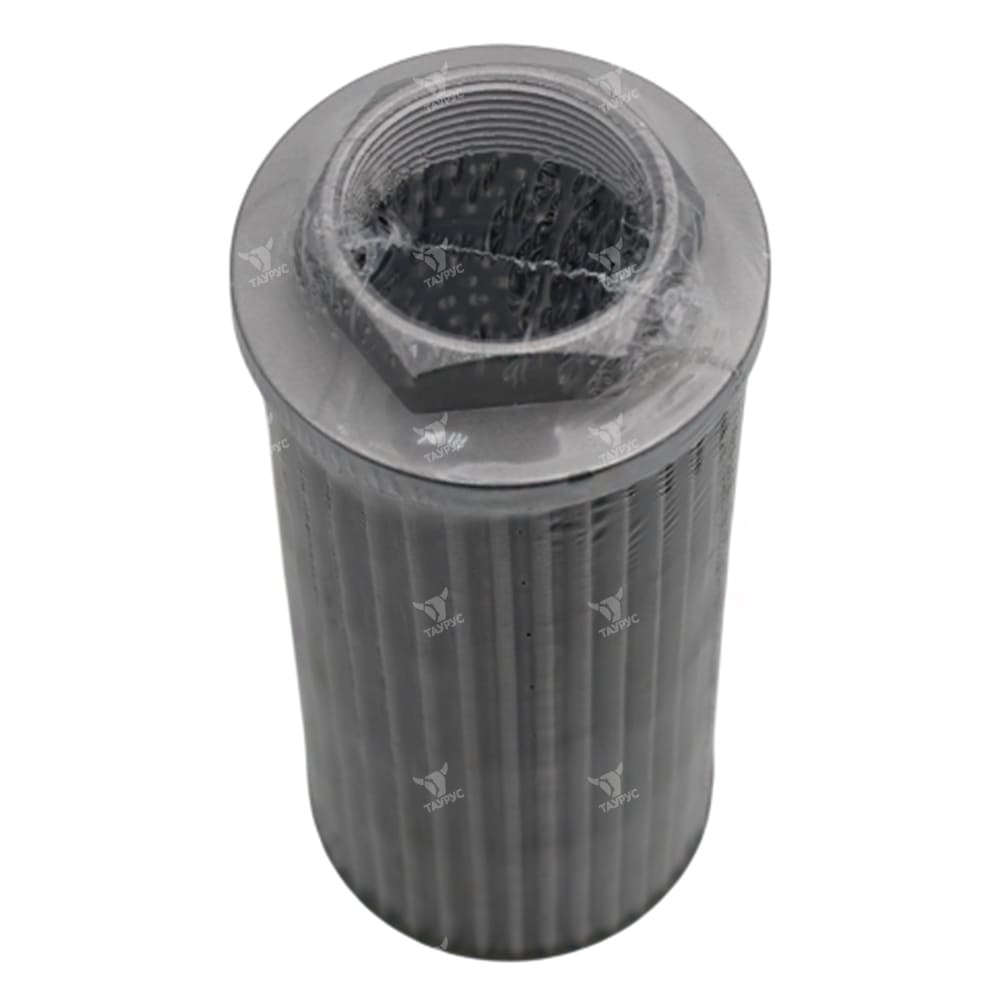

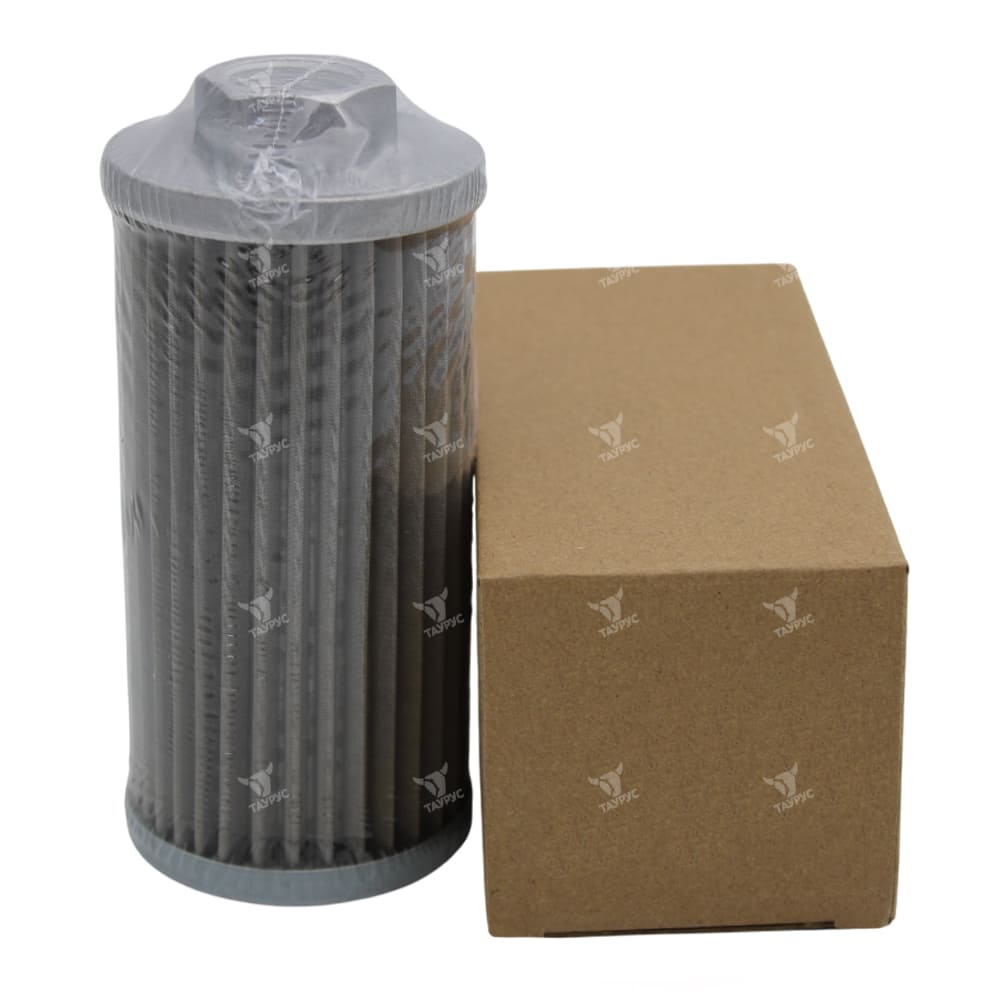

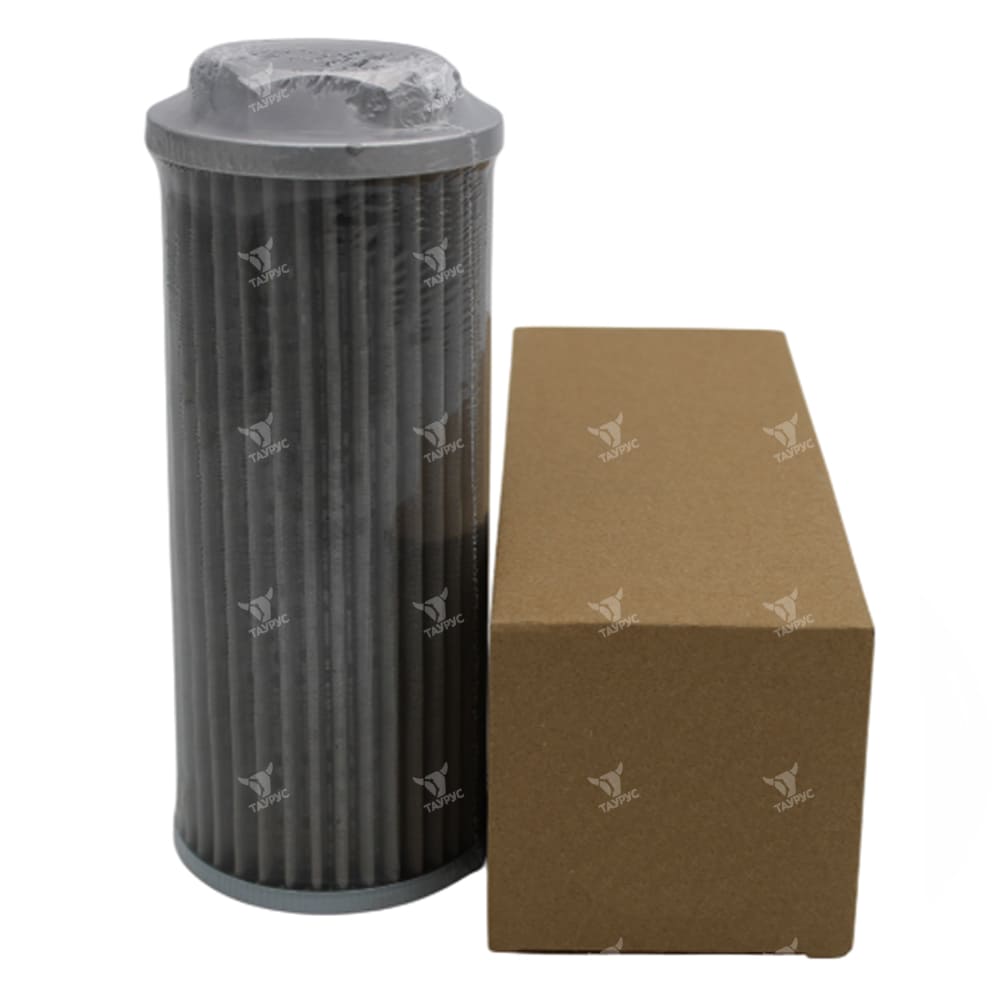

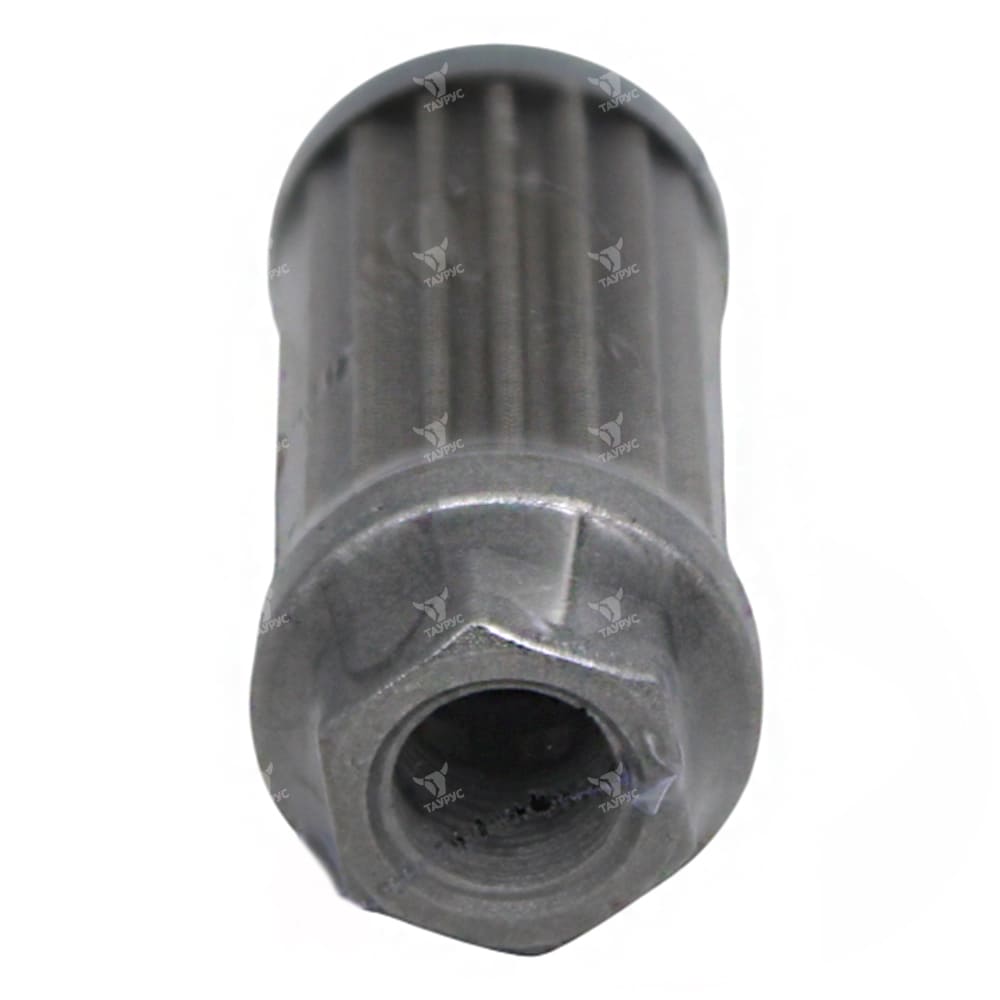

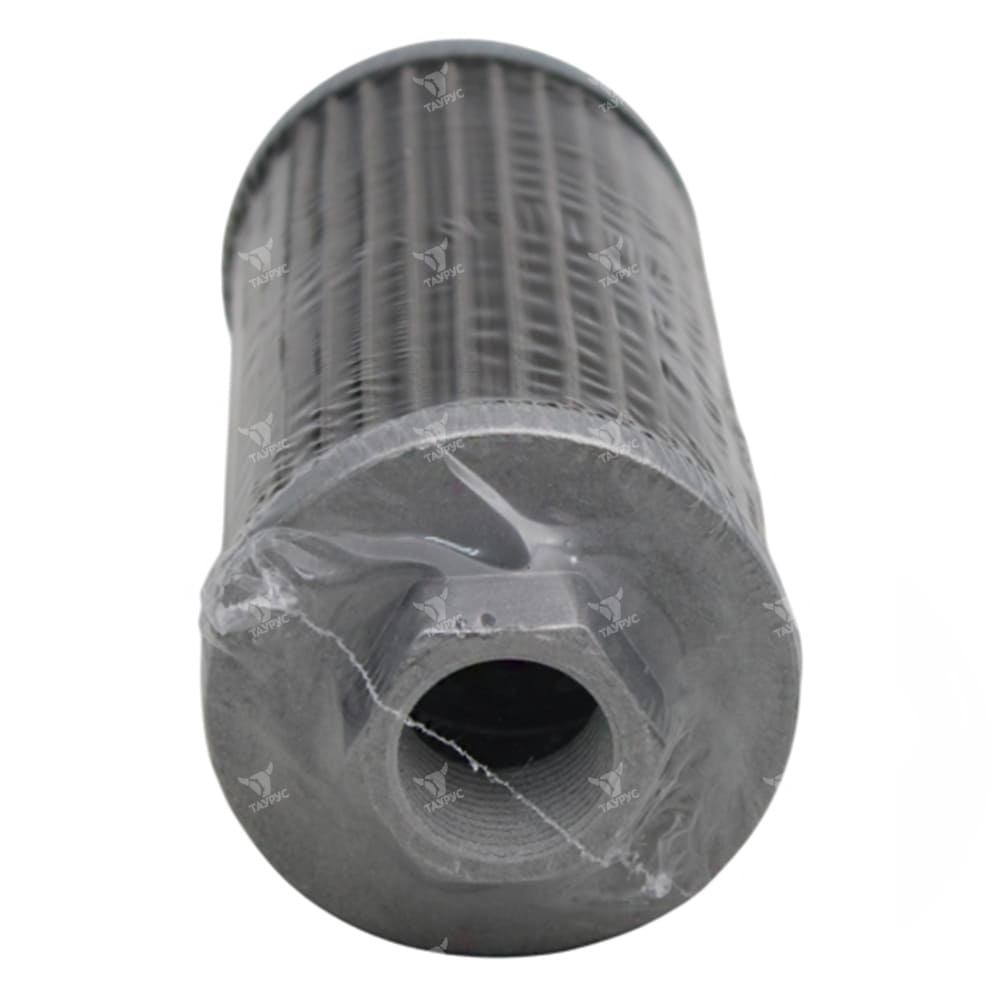

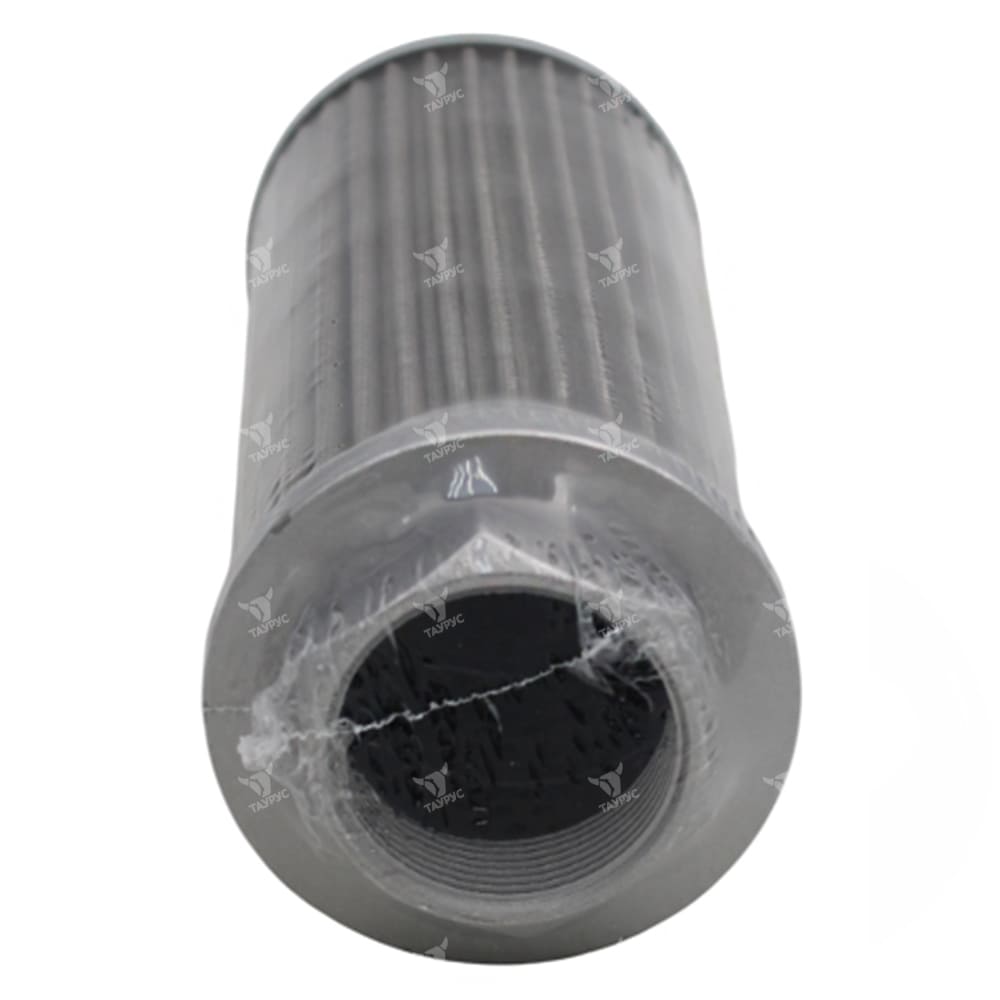

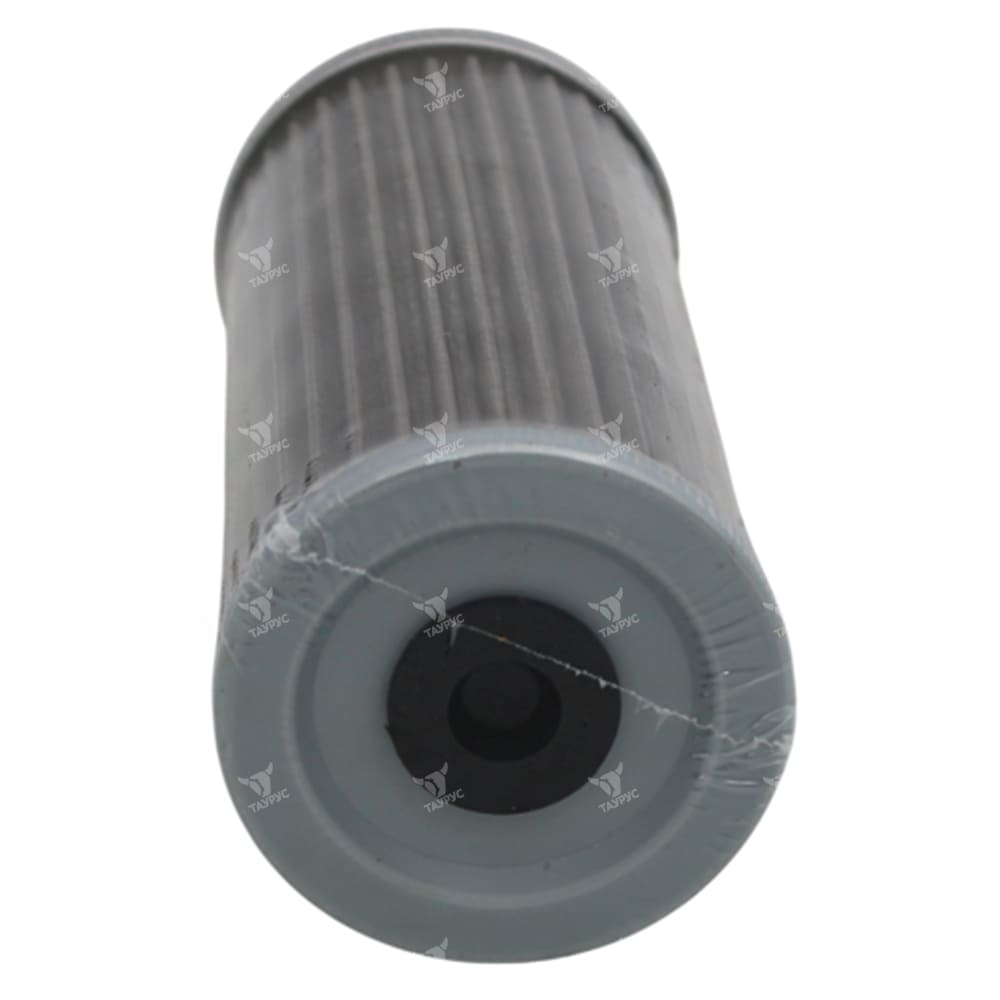

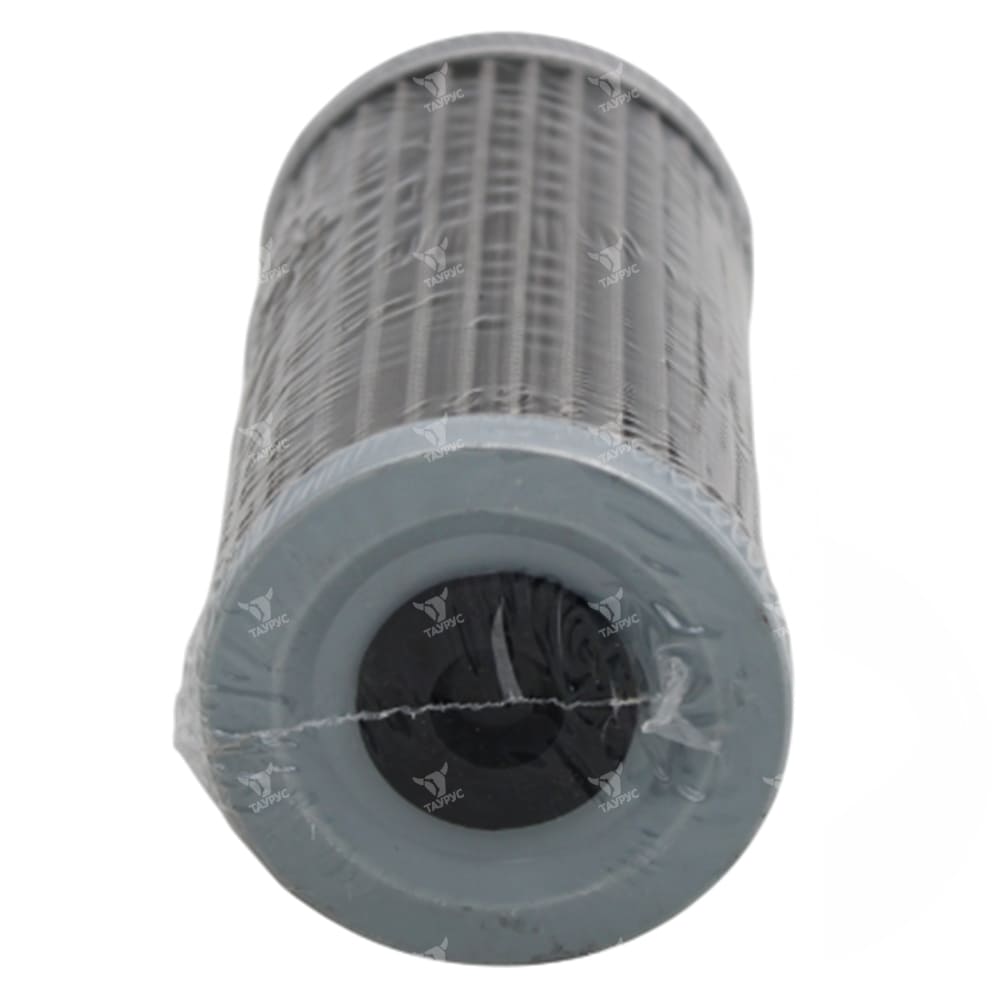

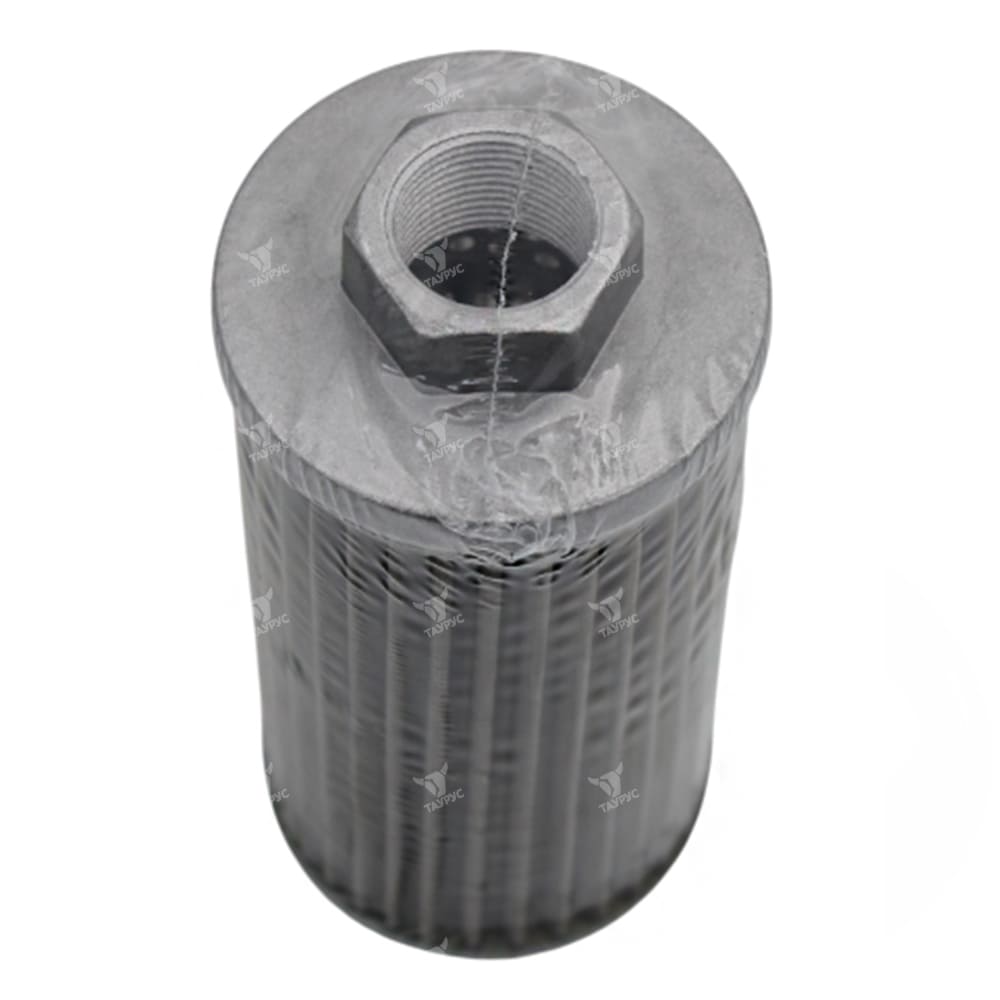

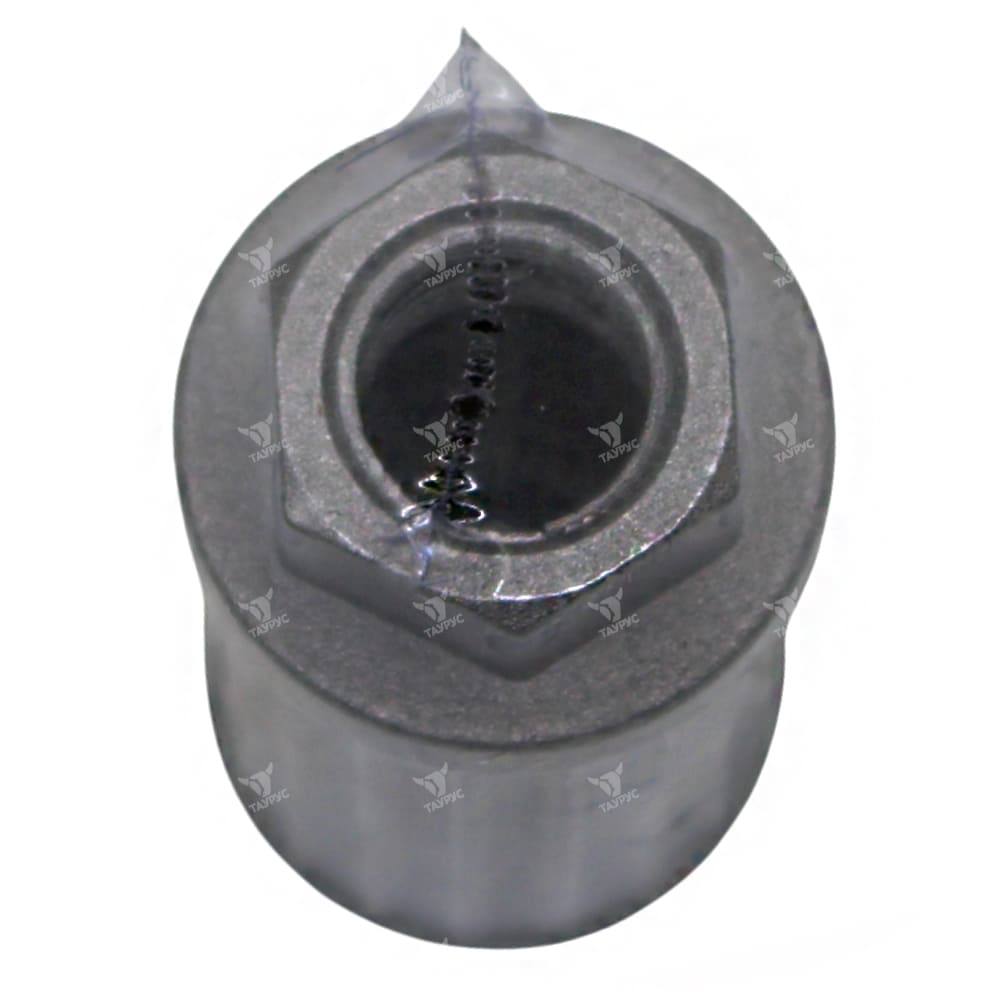

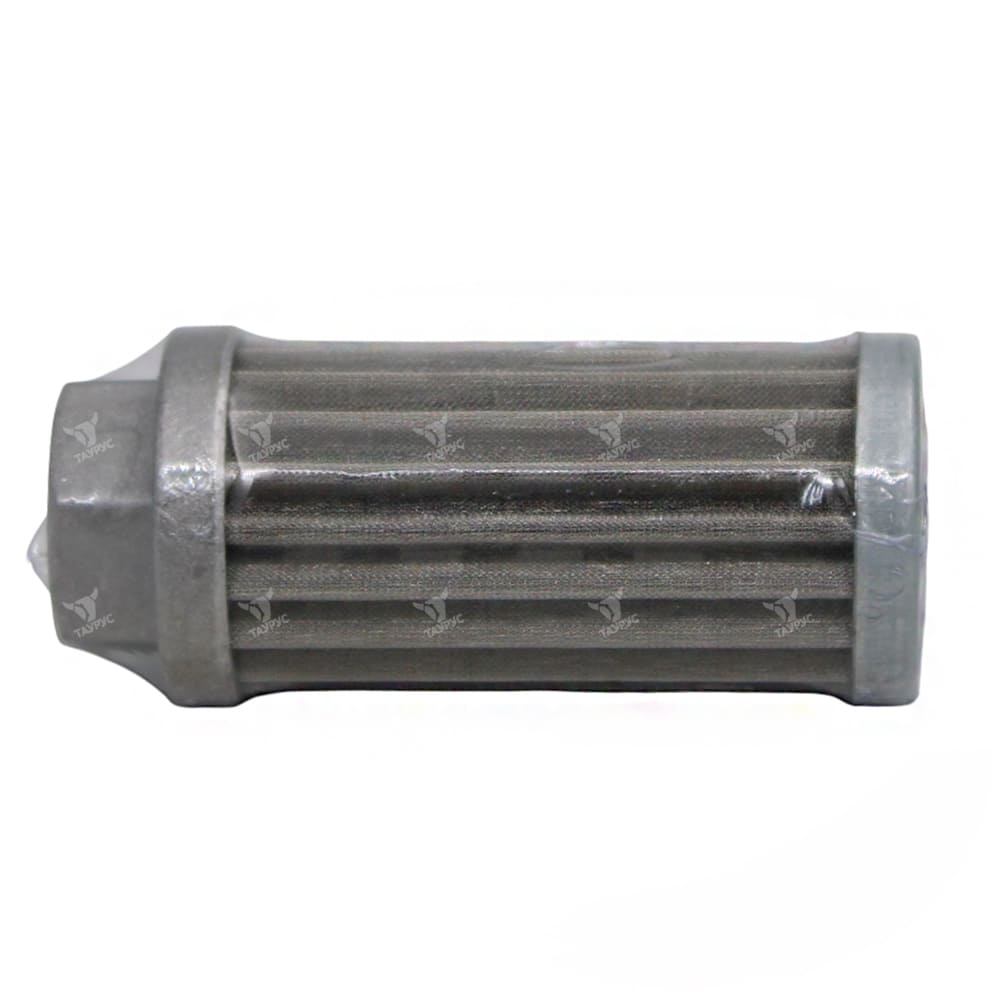

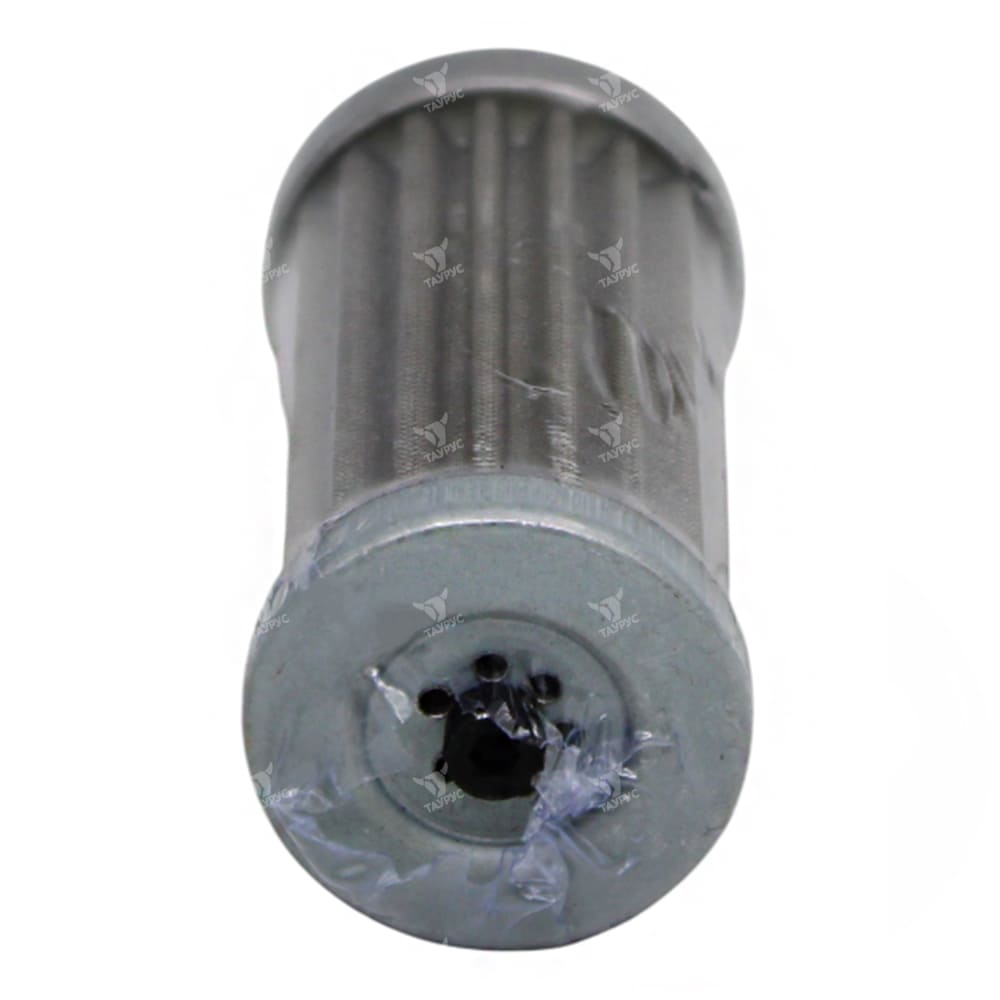

Фильтр сетчатый всасывающий предназначен для очистки от механических загрязнений минеральных масел вязкостью 10-300 мм2/с при температуре окружающей среды 10-55 С в гидравлических и смазочных системах металлорежущих станков и других машин. Фильтр всасывающий сетчатый устанавливается на всасывающей магистрали насоса. Изготавливается в 2-х исполнениях: 1 - без предохранительного клапана; 2 - с предохранительным клапаном. Фильтр всасывающий сетчатый имеет каркас, поддерживающий фильтрующий элемент. В верхней части фильтрующего элемента имеется головка с присоединительной резьбой, а нижней части - чашка. Фильтр сетчатый всасывающий исполнения 2 имеет такое же устройство, как и фильтр исполнения 1, но в нём дополнительно на чашке расположен предохранительный клапан. |
Характеристики фильтров всасывающих сетчатых
| Типоразмер | Условный проход, мм | Расход номинальный, л/мин | Ном. тонкость фильтрации,мкм | Перепад давления при ном. расходе мПа, не более | Масса, кг.,не более | Габаритные размеры,мм | Устаревшее обозначение |
| Фильтр сетчатый 8-160 | 8 | 2,5 | 160 | 0,007 | 0,05 | 32x70 | Фильтр 0,16С41-21 |
| Фильтр сетчатый 8-160-2 | 8 | 2,5 | 160 | Фильтр 0,16БС41-21 | |||
| Фильтр сетчатый 8-80 | 8 | 2,0 | 80 | Фильтр 0,08С41-21 | |||
| Фильтр сетчатый 8-80-2 | 8 | 2,0 | 80 | Фильтр 0,08БС41-21 | |||
| Фильтр сетчатый 10-160 | 10 | 10,0 | 160 | 0,12 | 60x110 | Фильтр 0,16С41-22 | |
| Фильтр сетчатый 10-160-2 | 10 | 10,0 | 160 | Фильтр 0,16БС41-22 | |||
| Фильтр сетчатый 10-80 | 10 | 8,0 | 80 | Фильтр 0,08С41-22 | |||
| Фильтр сетчатый 10-80-2 | 10 | 8,0 | 80 | Фильтр 0,08БС41-22 | |||
| Фильтр сетчатый 20-160 | 20 | 40,0 | 160 | 0,27 | 60x155 | Фильтр 0,16С41-23 | |
| Фильтр сетчатый 20-160-2 | 20 | 40,0 | 160 | Фильтр 0,16БС41-23 | |||
| Фильтр сетчатый 20-80 | 20 | 32,0 | 80 | Фильтр 0,08С41-23 | |||
| Фильтр сетчатый 20-80-2 | 20 | 32,0 | 80 | Фильтр 0,08БС41-23 | |||
| Фильтр сетчатый 40-160 | 40 | 160,0 | 160 | 0,52 | 88x210 | Фильтр 0,16С41-24 | |
| Фильтр сетчатый 40-160-2 | 40 | 160,0 | 160 | Фильтр 0,16БС41-24 | |||
| Фильтр сетчатый 40-80 | 40 | 125,0 | 80 | Фильтр 0,08С41-24 | |||
| Фильтр сетчатый 40-80-2 | 40 | 125,0 | 80 | Фильтр 0,08БС41-24 | |||
| Фильтр сетчатый 80-80 | 80 | 320,0 | 80 | 2,21 | 150x350 | Фильтр 0,16С41-25 | |
| Фильтр сетчатый 80-80-2 | 80 | 320,0 | 80 | Фильтр 0,16БС41-25 | |||
| Фильтр сетчатый 80-160 | 80 | 400,0 | 160 | Фильтр 0,08С41-25 | |||
| Фильтр сетчатый 80-160-2 | 80 | 400,0 | 160 | Фильтр 0,08БС41-25 |
Основные размеры фильтров всасывающих сетчатых
|
Параметр | Значение для типоразмера фильтра васывающего сетчатого | ||||
| Фильтр 8-160 8-160-2 8-80 8-80-2 |
Фильтр 10-160 10-160-2 10-80 10-80-2 |
Фильтр 20-160 20-160-2 20-80 20-80-2 |
Фильтр 40-160 40-160-2 40-80 40-80-2 |
Фильтр 80-160 80-160-2 80-80 80-80-2; |
||
| - D, не более, мм | 32 | 60 | 60 | 88 | 150 | |
| - H, не более, мм | 70 | 110 | 155 | 210 | 350 | |
| - h, мм | 15-5 | 15-5 | 28±0,5 | 27±0,5 | 33±0,5 | |
| - d, мм | G1/4"-B | G3/8"-B | G3/4"-B | G1 1/2 "-B | M80x2-9H8H ГОСТ11709-81 |
|
Пример условного обозначения фильтра всасываюего сетчастого, с условным проходом 20 мм, тонкостью фильтрации 160 мкм, исполнения 1, для стран с умеренным климатом:
- фильтр всасывающий сетчатый 20-160 УХЛ4 ОСТ2С41-2-80
Пример условного обозначения фильтра всасываюего сетчастого, с условным проходом 40 мм, тонкостью фильтрации 80 мкм, исполнения 2, для стран с тропическим климатом:
- фильтр всасывающий сетчатый 40-80-2 О4 ОСТ2С41-2-80
