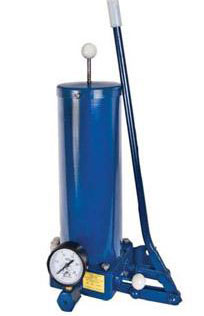

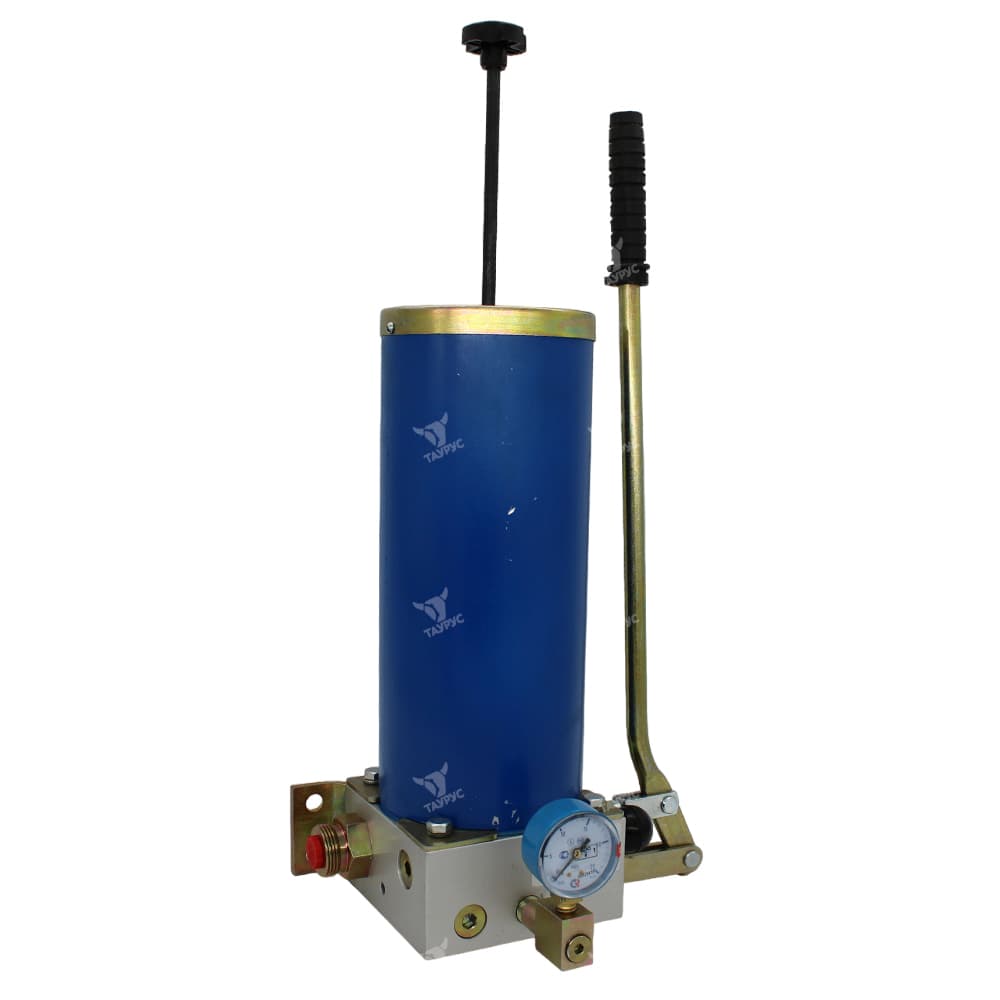

Станция смазки СДР
Описание станции смазки СДРСтанция СДР предназначена для дозированной подачи пластичной смазки в централизованных смазочных системах, оснащенных двухмагистральным питателями.
Станция работает с густыми смазками, температурой не ниже +15°C, отфильтрованными от инородных включений (до 25 мкм) и вязкостью (пенетрацией) более 280 сСт (определяется при 25° по шкале Цельсия):
Более подробную информацию можно получить у специалистов копании ТАУРУС, или скачать паспорт станции СДР
Комплектация: |
Параметры станции СДР
| Параметр | Значение параметра | ||||
| Наименование | Станция смазки СДР | ||||
| Тип насоса | плунжерный | ||||
| Номинальная подача смазки за 1 ход, см³ | 7,2 | ||||
| Вместительность резервуара, дм³ (литры) | 2,5 | ||||
| Номинальное / максимальное давление нагнетания (давление на выходе), МПа | 10 / 12 | ||||
| Прилагаемое к рукоятке усилие, Н (кгс) | 160 (16) | ||||
| Масса, не более, кг | 8,6 |
Устройство и принцип работы станции смазки СДР
Общий вид и основные размеры станции.
А=550макс при обратном ходе рукояткой
|
Устройство станции СДР (см. рисунок слева)
1 - разделитель (для подключения манометра);
Для заправки станции необходимо: При движении плунжера в крайнее правое положение происходит всасывание смазки из резервуара, и заполняется полость I. При движении плунжера в крайнее левое положение начинается рабочий цикл: перекрывается всасывающее окно, смазка из полости I через обратный клапан под давлением вытесняется в полость II, т.к. в ней создалось разряжение, и через золотник поступает в магистраль. При движении плунжера вправо происходит вытеснение объема смазки из полости II в магистраль. Одновременно происходит всасывание новой порции смазки из резервуара в полость I, рабочий цикл, повторяется.
|
Пример условного обозначения станции ручной густой смазки с вместимостью резервуара 2,5 дм³, Номинальная производительность за 1 ход 7,2 см³, с номинальным давлением нагнетания 10 МПа, для эксплуатации в районах с умеренным и холодным климатом, категория размещения 4:
Смазочная станция СДР УХЛ4
Так же у нашей компании вы сможете приобрести другие модели оборудования из данной серии, предназначенные для ручной подачи смазочного материала:
Шприцы ШРГ (шприц ШРГ-630, ШРГ-250, ШРГ-630М, ШРГ630-1)
Ручные насосы (станции смазочные) PM-2, PM-6, PM-10
Ручные насосы PRD-13 (для жидкой) и PRDG-13 (для полужидкой смазки
и другие комплектующие.
