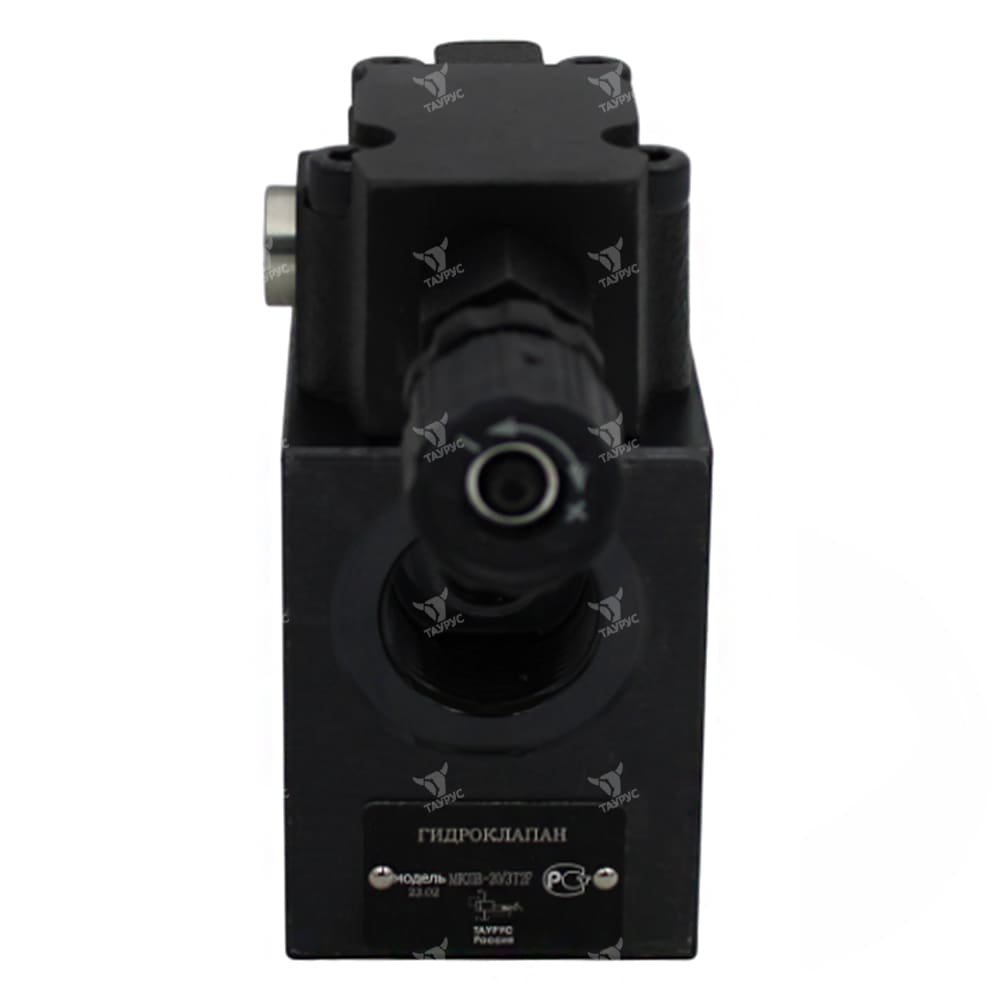

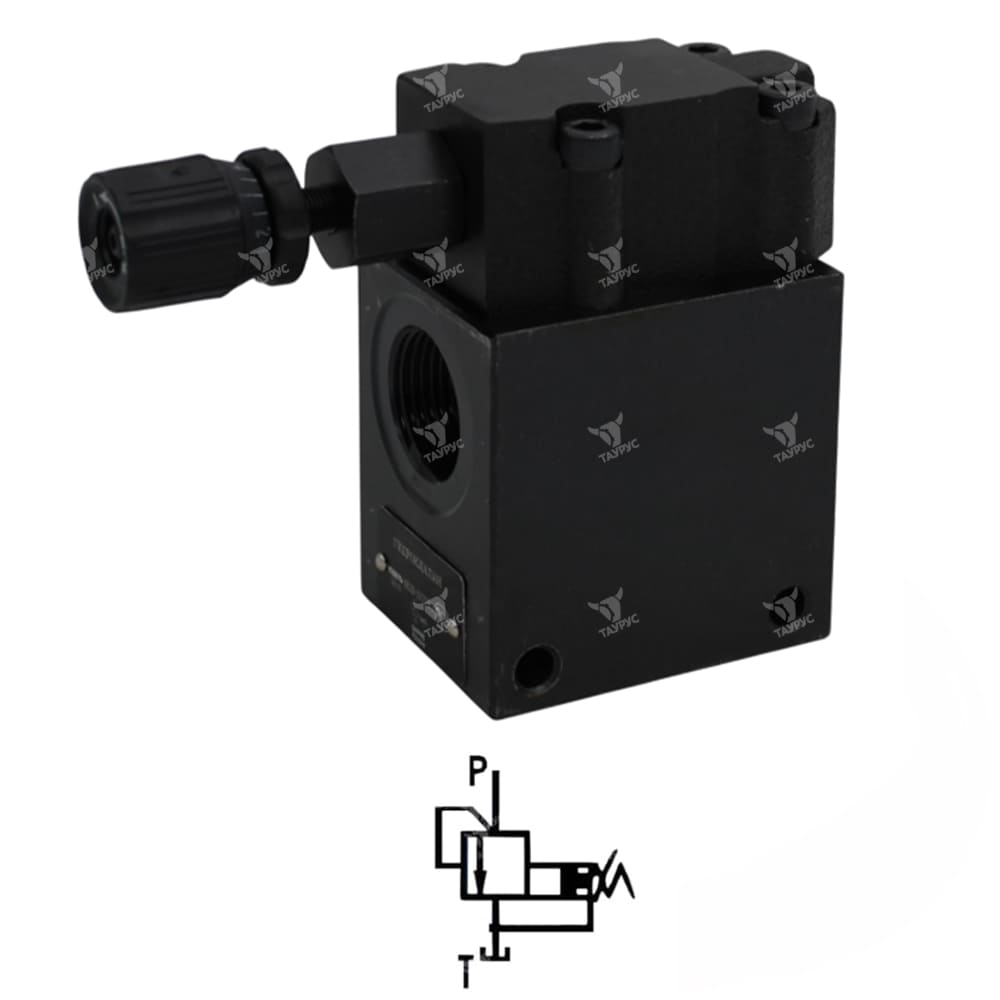

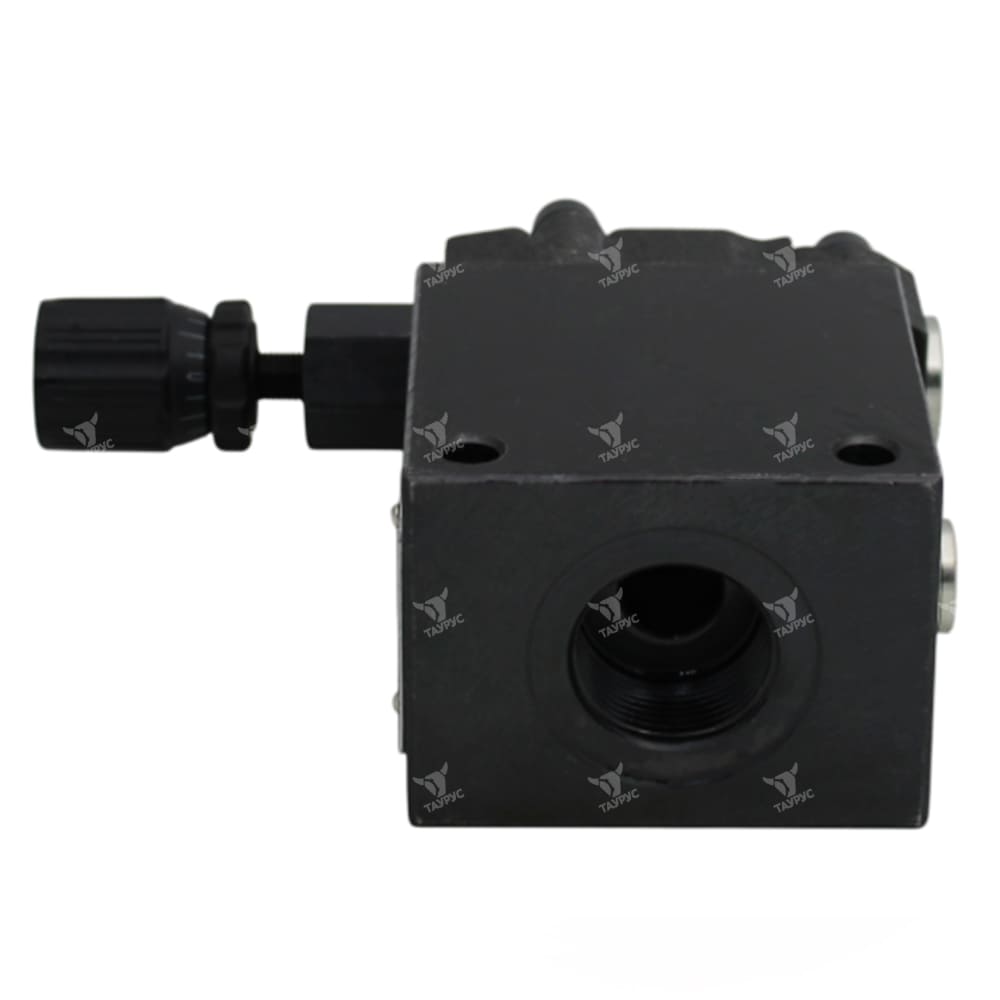

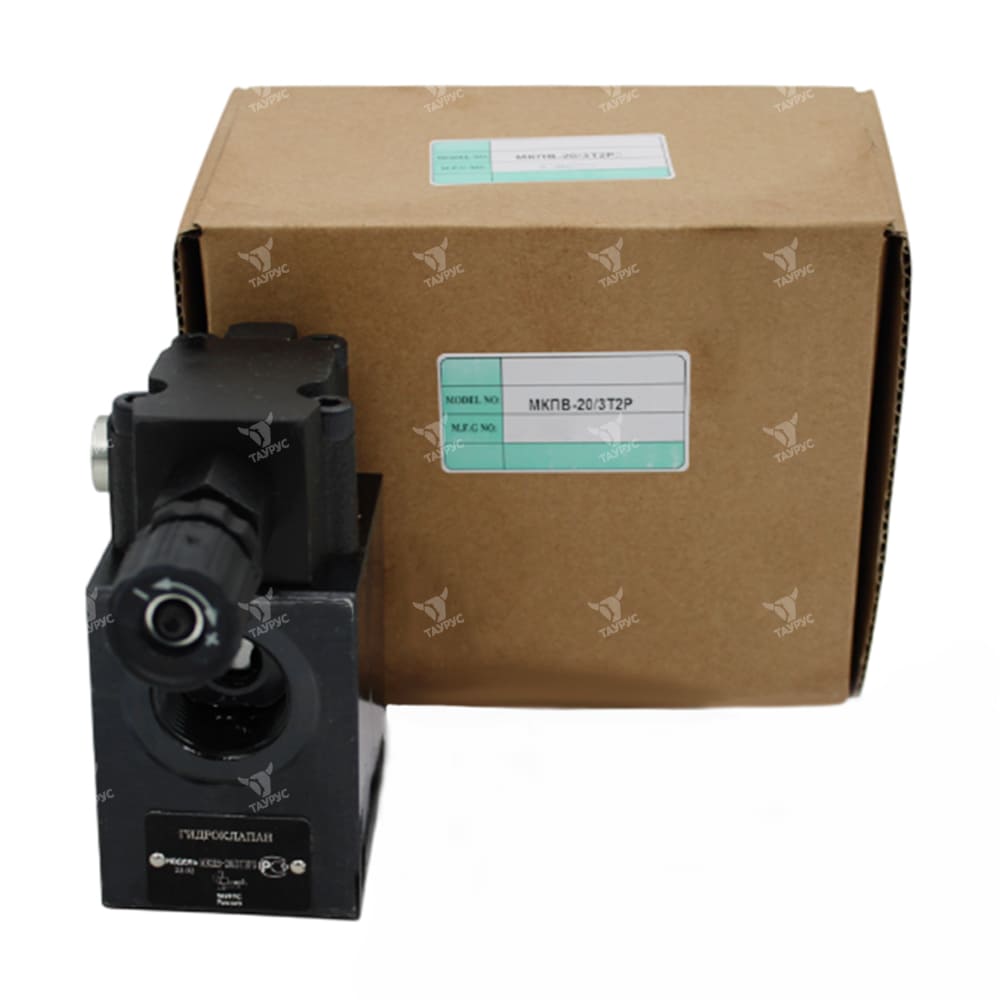

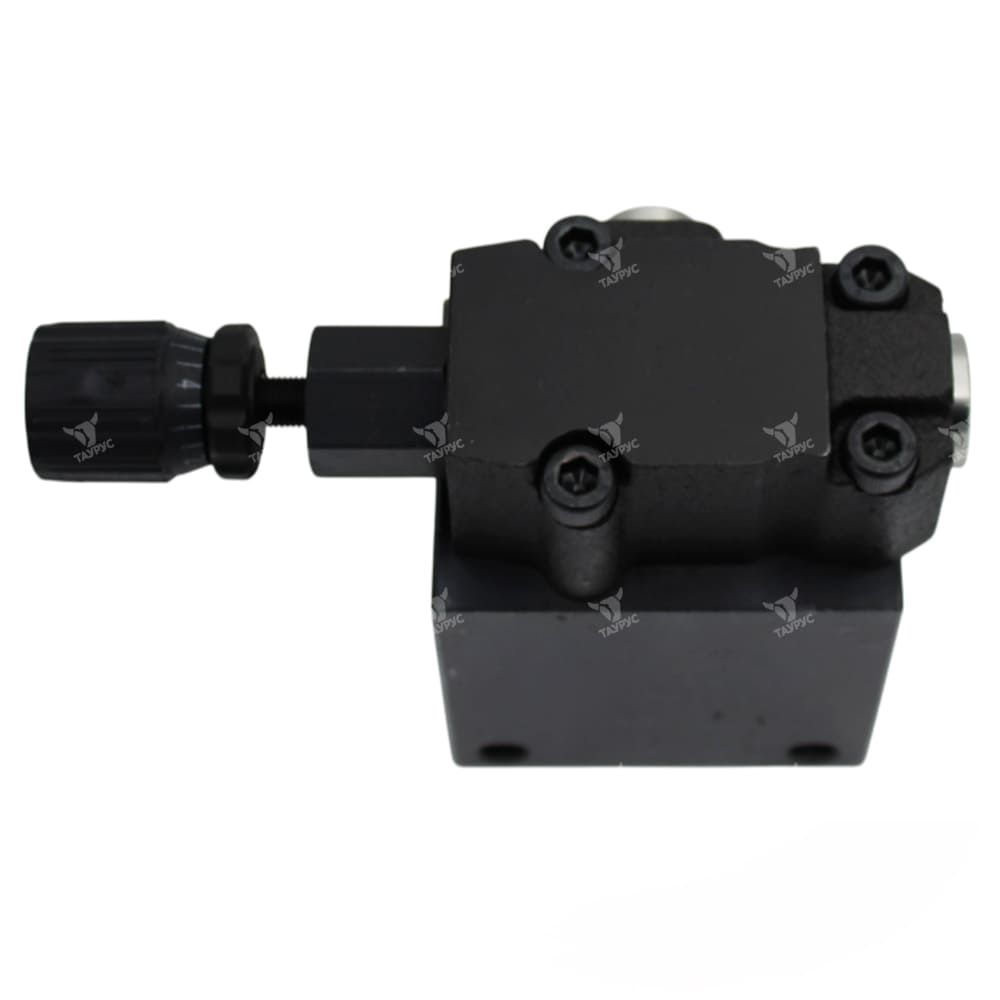

МКПВ-20/3Т2Р1 - Гидроклапан предохранительный
МКПВ-20/3Т2Р1 - Гидроклапан предохранительный трубного монтажа, ДУ=20мм, ном. давление 10 Мпа, диапазон регулировки 0,5-12,5 Мпа, ном. расход 160 л/мин
Описание МКПВ-20/3Т2Р1 - Гидроклапан предохранительный
МКПВ-20/3Т2Р1 - Гидроклапан предохранительный относится к устройствам трубного монтажа, его условный проход составляет 20 мм. Давление настройки - 100 бар. Функциональное назначение включает защиту системы от превышения давления, поддержание установленного его уровня и возможность дистанционной разгрузки. Конструктивное исполнение предусматривает дистанционное гидравлическое управление процессом разгрузки.
Структура условного обозначения
|
1 |
- |
2 |
/ |
3 |
4 |
5 |
6 |
7 |
|
МКПВ |
20 |
3 |
Т |
2 |
Р |
2 |
|
1 |
Тип устройства |
МКПВ = предохранительный гидравлический клапан |
|
2 |
Условный проход |
20 = 20 мм |
|
|
Номинальное давление |
3 = 32 МПа |
|
4 |
Исполнение по способу монтажа |
Т = трубный монтаж |
|
5 |
Исполнение по типу управления |
2 = с дистанционным гидравлическим управлением разгрузкой
|
|
6 |
Исполнение по виду регулировочного устройства |
Р = с рукояткой |
|
7 |
Исполнение по номинальному давлению настройки |
1 = 10 МПа |
Габаритные и присоединительные размеры
|
Модель |
D1 |
D2 |
D3 |
L |
L1 |
L2 |
H |
H1 |
H2 |
H3 |
|
МКПВ-20/3Т |
G1" |
47 |
9 |
85 |
14 |
62 |
125 |
27 |
10 |
57 |
Основные параметры
| Ду, мм | 20 |
| Номинальный расход, л/мин | 160 |
| Управление разгрузкой клапана | Гидравлическое |
| Тип разгрузки клапана | Нормально-разгруженный |
| Диапазон настройки давления, бар | 5-125 |
| Номинальное давление настройки, бар | 100 |
