Описание МКПВ-20/3С3Р1.24 - Гидроклапан предохранительный

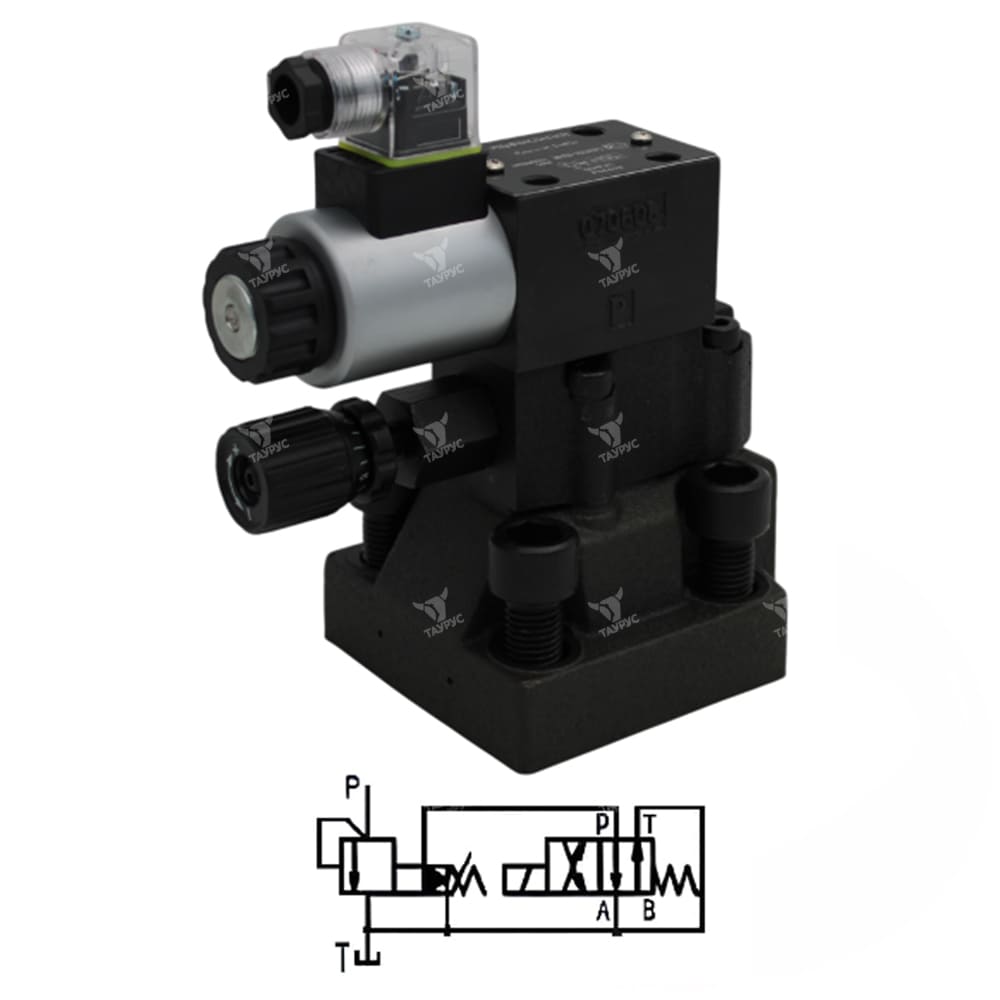

МКПВ-20/3С3Р1.24 - Гидроклапан предохранительный с условным проходом 20 мм предназначен для стыкового монтажа в гидравлических линиях. Номинальное давление настройки составляет 100 бар. Устройство служит для ограничения и поддержания давления в системе, предохраняя ее элементы от перегрузок. Клапан может быть задействован в схемах дистанционной разгрузки. Функция управления обеспечивается пилотным клапаном модели ВЕ6.574А.Г24, рассчитанным на напряжение =24В.
Структура условного обозначения
| 1 | - | 2 | / | 3 | 4 | 5 | 6 | 7 | . | 8 |
| МКПВ | 20 | 3 | С | 3 | Р | 2 | 24 |
| 1 | Тип устройства |
МКПВ = предохранительный гидравлический клапан |
| 2 | Условный проход |
20 = 20 мм |
| 3 | Номинальное давление |
3 = 32 МПа |
| 4 | Исполнение по способу монтажа |
С = стыковой монтаж |
| 5 | Исполнение по типу управления |
3 = с электромагнитным управлением разгрузкой, нормально разгруженный
|
| 6 | Исполнение по виду регулировочного устройства |
Р = с рукояткой |
| 7 | Исполнение по номинальному давлению настройки |
1 = 10 МПа |
| 8 | Напряжение (для электромагнитного управления) |
Постоянный ток:
Переменный ток: |
Габаритные размеры
| Модель | B1 | B2 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | L11 | L12 | L13 | L14 | D | D1 | D2 | D3 |
| МКПВ-20/3С | 100 | 69,8 | 122,2 | 117,5 | 83,7 | 66,7 | 26,5 | 161,8 | 23,8 | 11,1 | 55,6 | 11 | 172,2 | 33,3 | 25 | 6 | 25 | 6 | M16 | 7 |
Присоединительные размеры
Основные параметры
| Ду, мм | 20 |
|
Модель пилотного клапана |
ВЕ6.574А.Г24 |
| Номинальное напряжение | =24В |
| Номинальный расход, л/мин | 160 |
| Управление разгрузкой клапана | Электромагнитное |
| Тип разгрузки клапана | Нормально-разгруженный |
| Диапазон настройки давления, бар | 5-125 |
| Номинальное давление настройки, бар | 100 |
