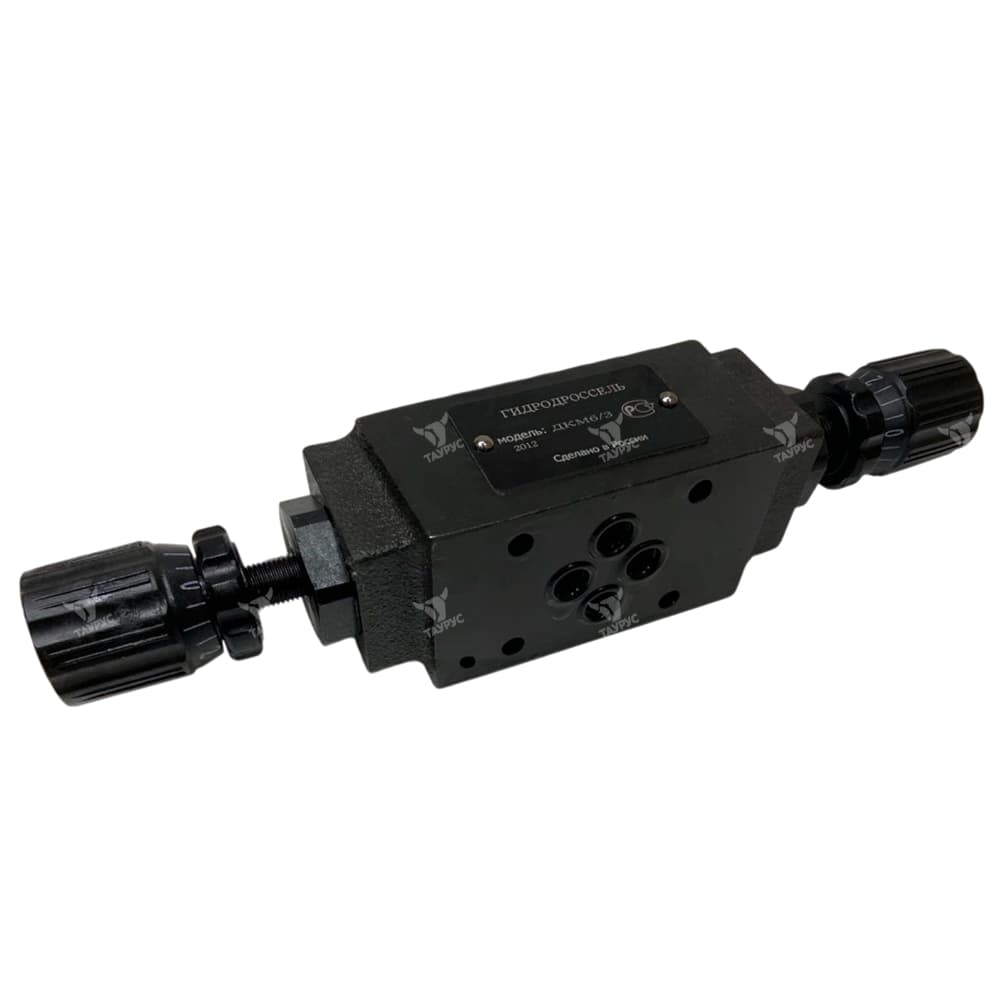

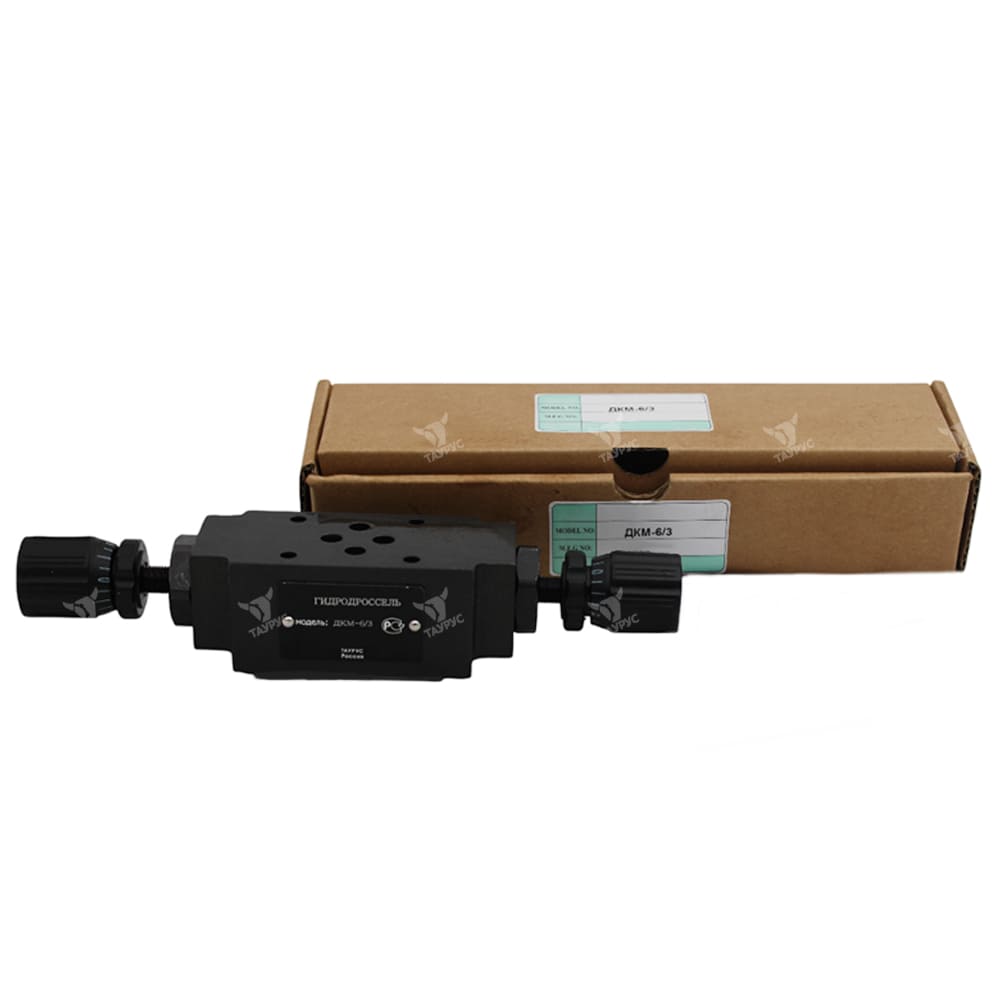

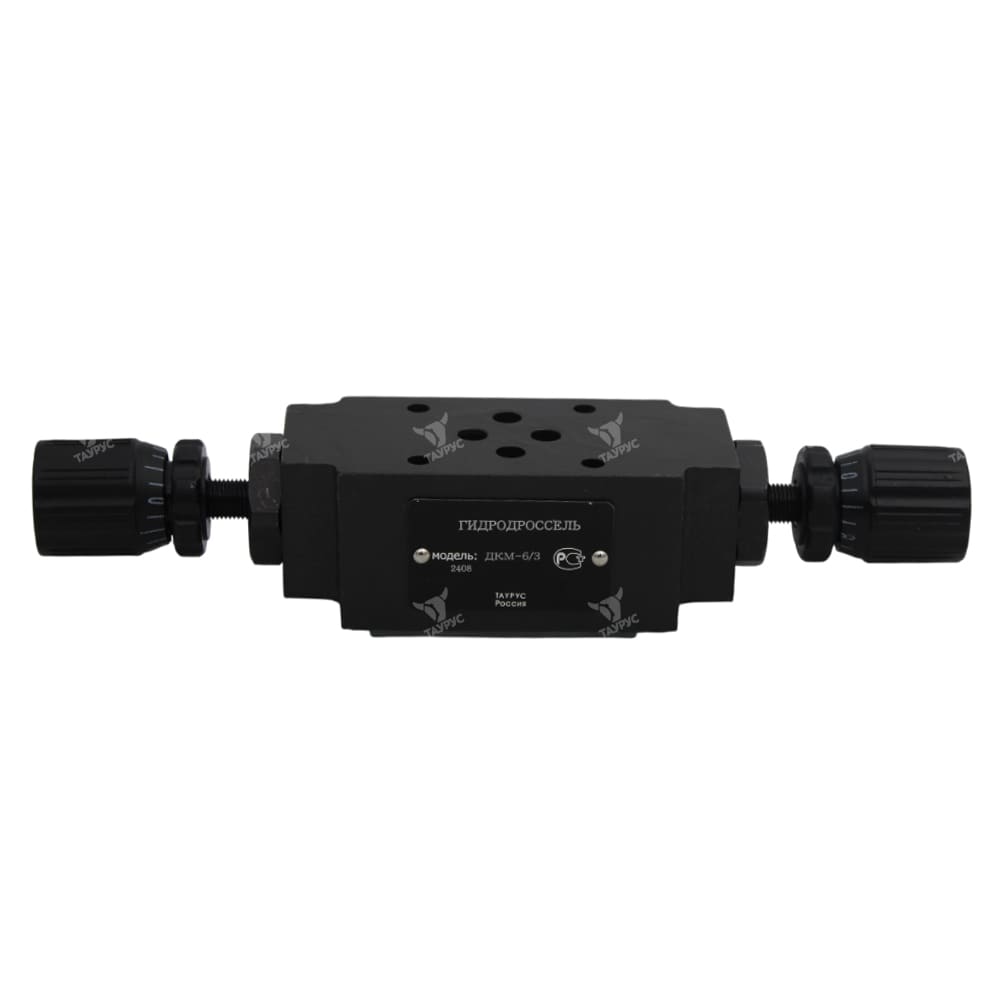

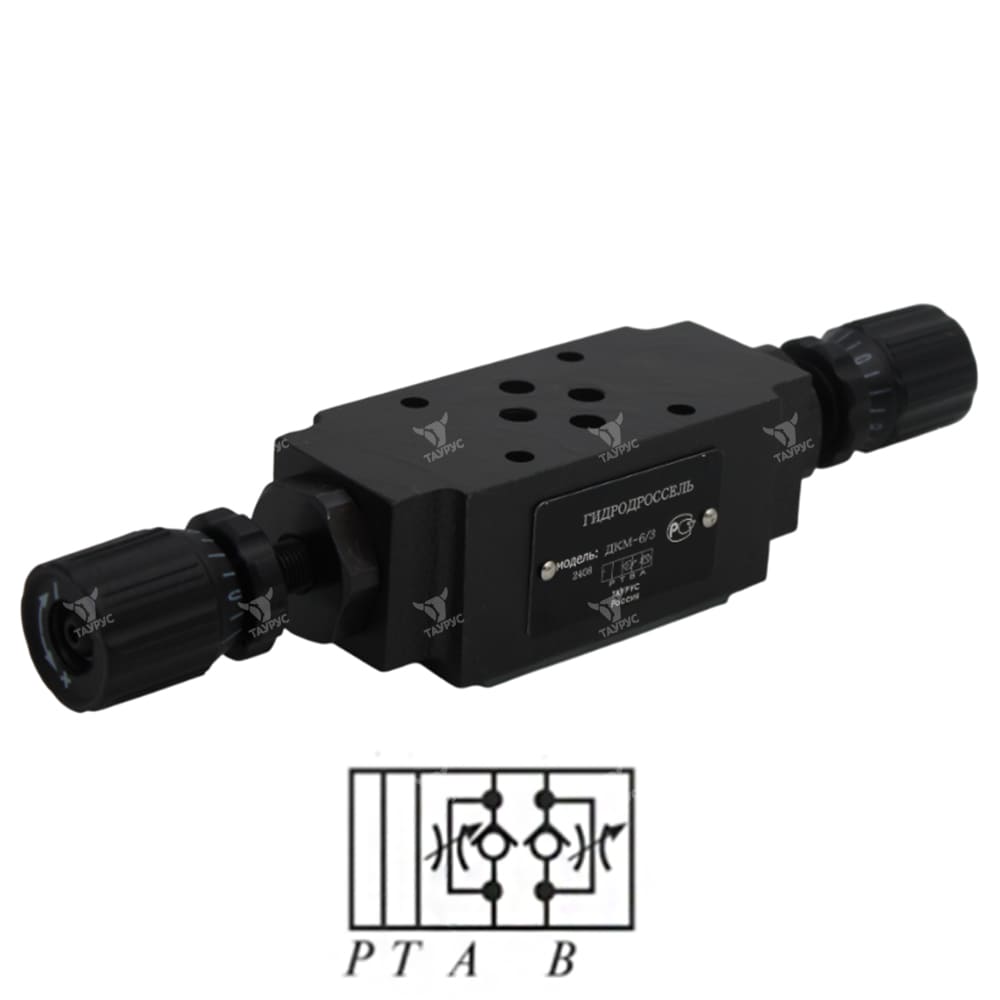

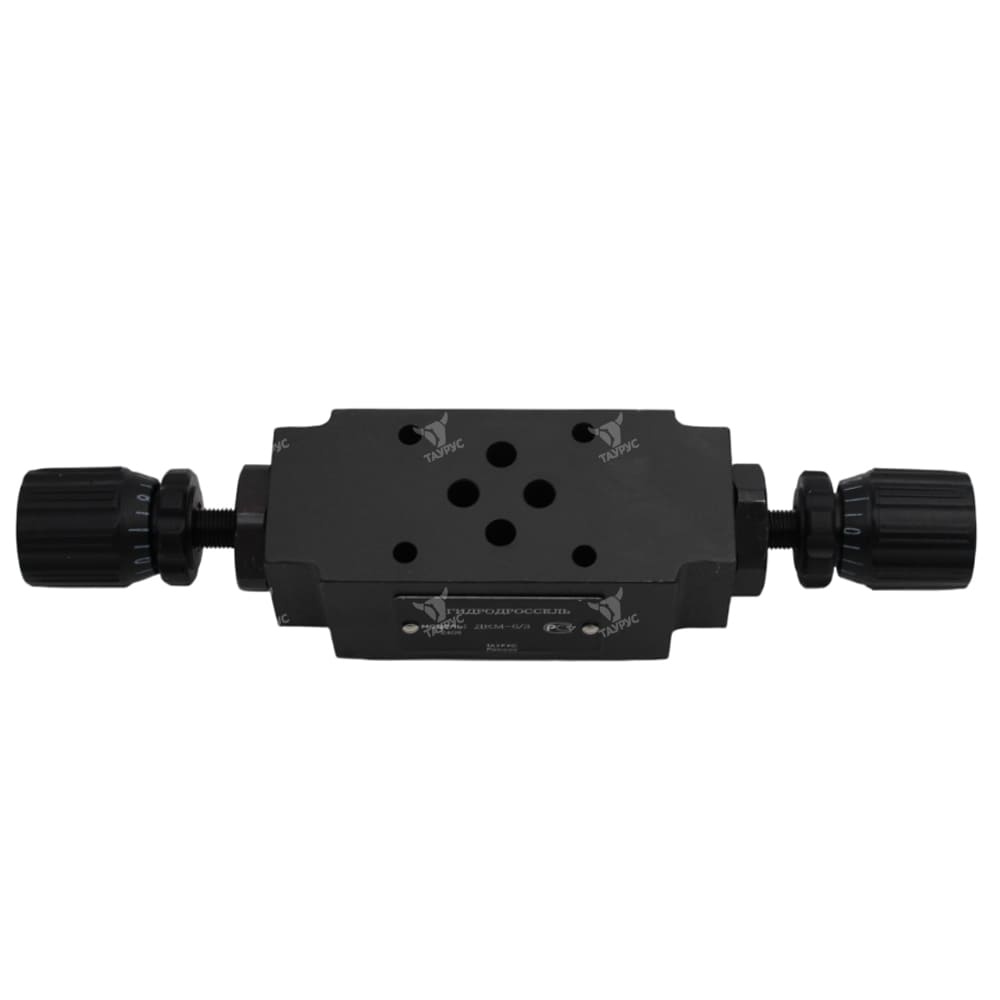

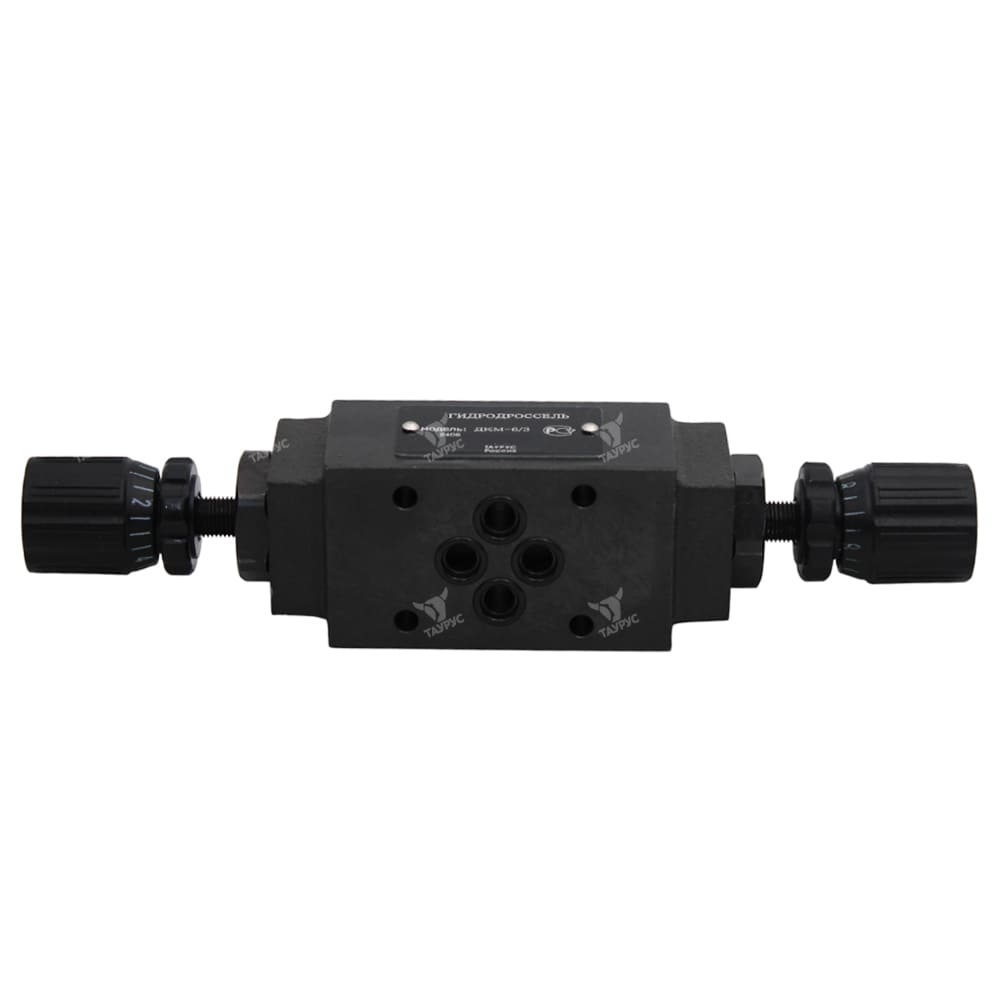

ДКМ-6/3 - Гидродроссель
ДКМ-6/3 - Гидродроссель с обратным клапаном, ДУ=6мм, ном. давление 32 Мпа
Описание гидродросселей ДКМ-6/3
Гидродроссель с обратным клапаном ДКМ-6/3 с условным проходом Ду=6, номинальным давлением на входе 32 МПа обычно входит в комплекс модульной гидроаппаратуры и предназначен для создания перепада давлений между подводимым и отводимым потоками рабочей жидкости или регулирования величины расхода при прохождении потока рабочей жидкости в одном направлении и пропускании потока при прохождении его в обратном направлении в гидросистемах станков, прессов и других машин. В исполнении ДКМ-6/3 дроссели установлены в линиях А и В.

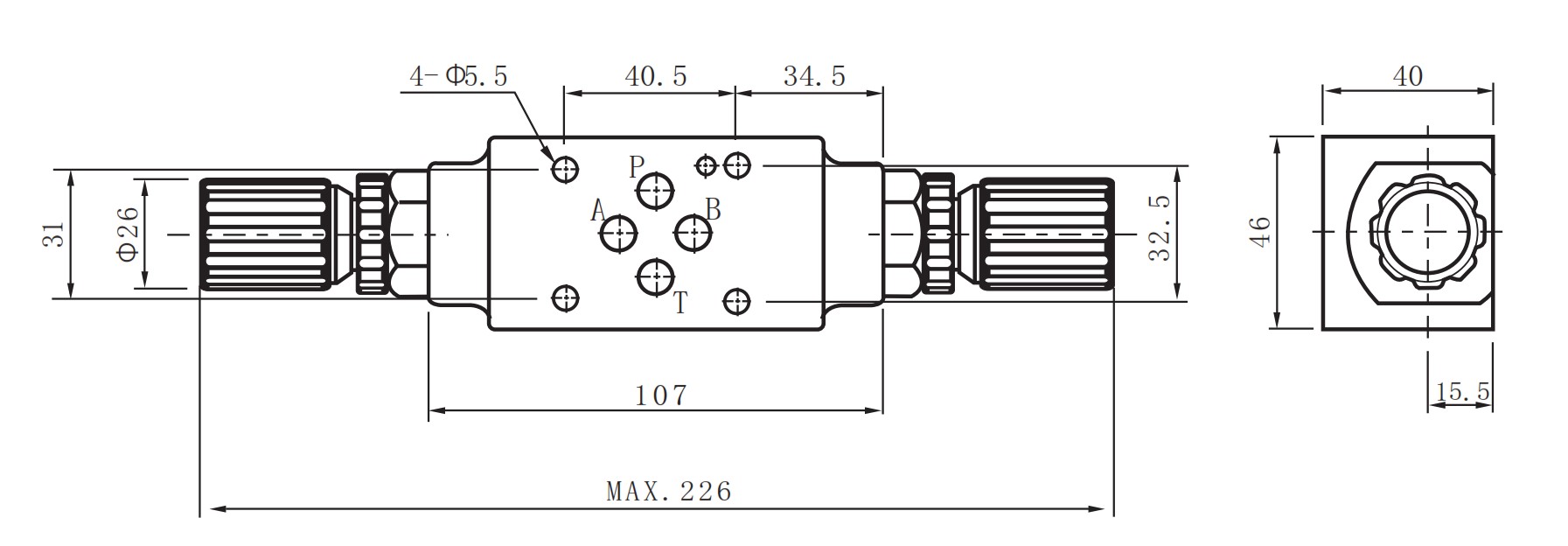

Чертёж (размеры) гидродросселя ДКМ-6/3
%20гидродросселя%20ДКМ%206%203.jpg "Чертёж (размеры) гидродросселя ДКМ 6/3")
Чертёж (размеры) гидродросселя ДКМ-6/3
Структура условного обозначения ДКМ-6/3
|
1 |
2 |
/ |
3 |
4 |
5 |
|
ДКМ |
6 |
3 |
Х |
УХЛ4 |
| 1 | Тип устройства | ДКМ = гидродроссель с обратным клапаном |
| 2 | Условный проход | 6 = 6 мм |
| 3 | Номинальное давление на входе | 3 = 32 МПа |
| 4 | Исполнение по конструктивно-функциональным признакам |
А = дроссель в линии А В = дроссель в линии В без индекса = дроссели в линиях А и В |
| 5 | Климатическое исполнение | УХЛ4 |
Технические характеристики гидродросселей ДКМ-6/3
|
Параметр |
Значение |
|
Диаметр условного прохода, мм |
6 |
|
Давление на входе, МПа: номинальное |
32 |
|
Давление на входе, МПа: максимальное |
35 |
|
Давление на входе, МПа: минимальное (при Qном) |
0,25 |
|
Давление, МПа: открывания обратного клапана |
0,15 |
|
Давление, МПа: в сливной линии, не более |
32 |
|
Расход масла, л/мин: номинальный |
12,5 |
|
Расход масла, л/мин: максимальный |
30 |
|
Внутренние утечки при номинальном давление через полностью закрытый дроссель см³/мин: |
300 |
|
Перепад давления, при Qном на обратном клапане, МПа |
0,25 |
|
Перепад давления, при Qном на полностью закрытом дросселе, МПа |
0,15 |
|
Масса, кг |
1,3 |
