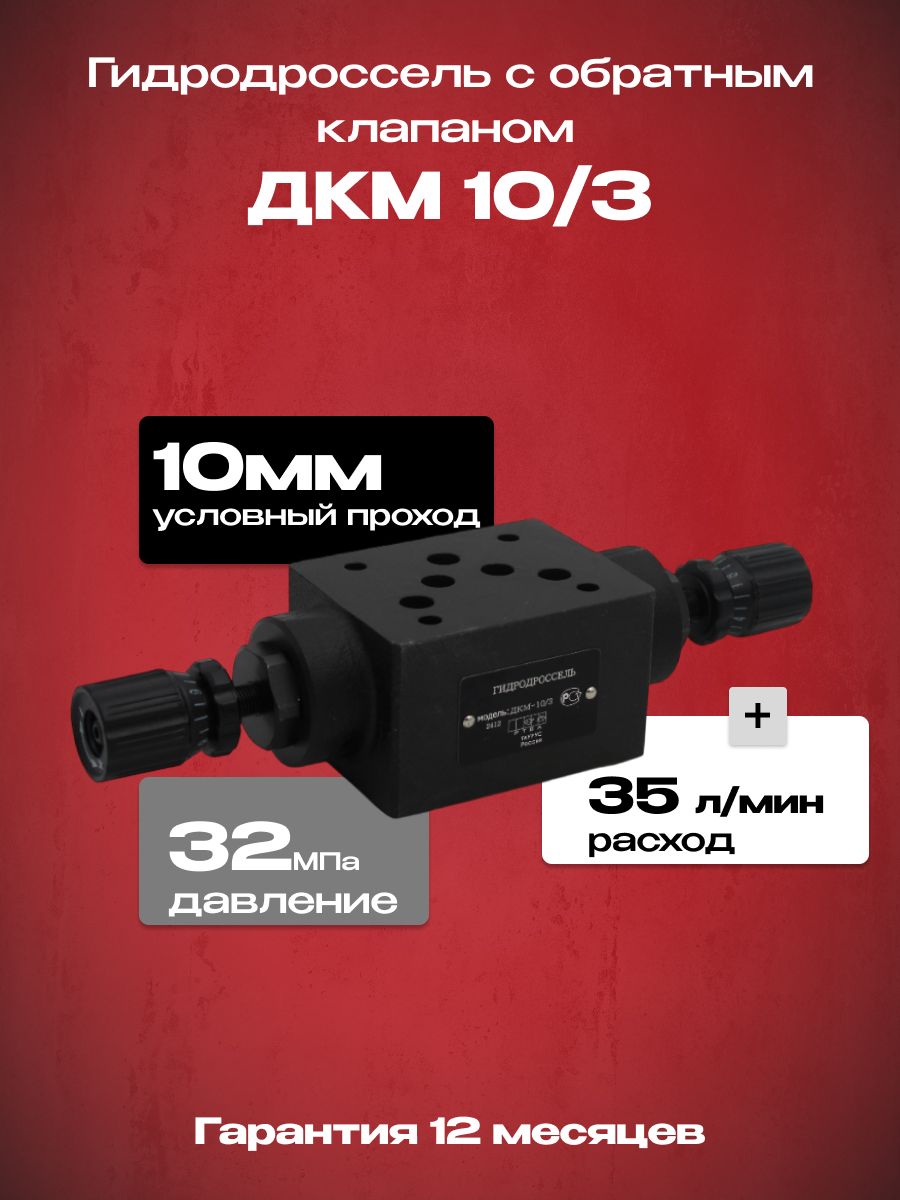

ДКМ-10/3 - Гидродроссель
ДКМ-10/3 - Гидродроссель с обратным клапаном, ДУ=10мм, ном. давление 32 Мпа, макс. давление 35 Мпа, ном. расход рабочей жидкости 63 л/мин
Описание гидродросселей ДКМ-10/3
Гидродроссель с обратным клапаном ДКМ-10/3 с условным проходом Ду=10, номинальным давлением на входе 32 МПа обычно входит в комплекс модульной гидроаппаратуры и предназначен для создания перепада давлений между подводимым и отводимым потоками рабочей жидкости или регулирования величины расхода при прохождении потока рабочей жидкости в одном направлении и пропускании потока при прохождении его в обратном направлении в гидросистемах станков, прессов и других машин. В исполнении ДКМ-10/3 дроссели установлены в линиях А и В.
Структура условного обозначения ДКМ-10/3
|
1 |
2 |
/ |
3 |
4 |
5 |
|
ДКМ |
10 |
3 |
Х |
УХЛ4 |
| 1 | Тип устройства | ДКМ = гидродроссель с обратным клапаном |
| 2 | Условный проход | 10 = 10 мм |
| 3 | Номинальное давление на входе | 3 = 32 МПа |
| 4 | Исполнение по конструктивно-функциональным признакам |
МА = дроссель в линии А МВ = дроссель в линии В без индекса = дроссели в линиях А и В |
| 5 | Климатическое исполнение |
УХЛ4 |

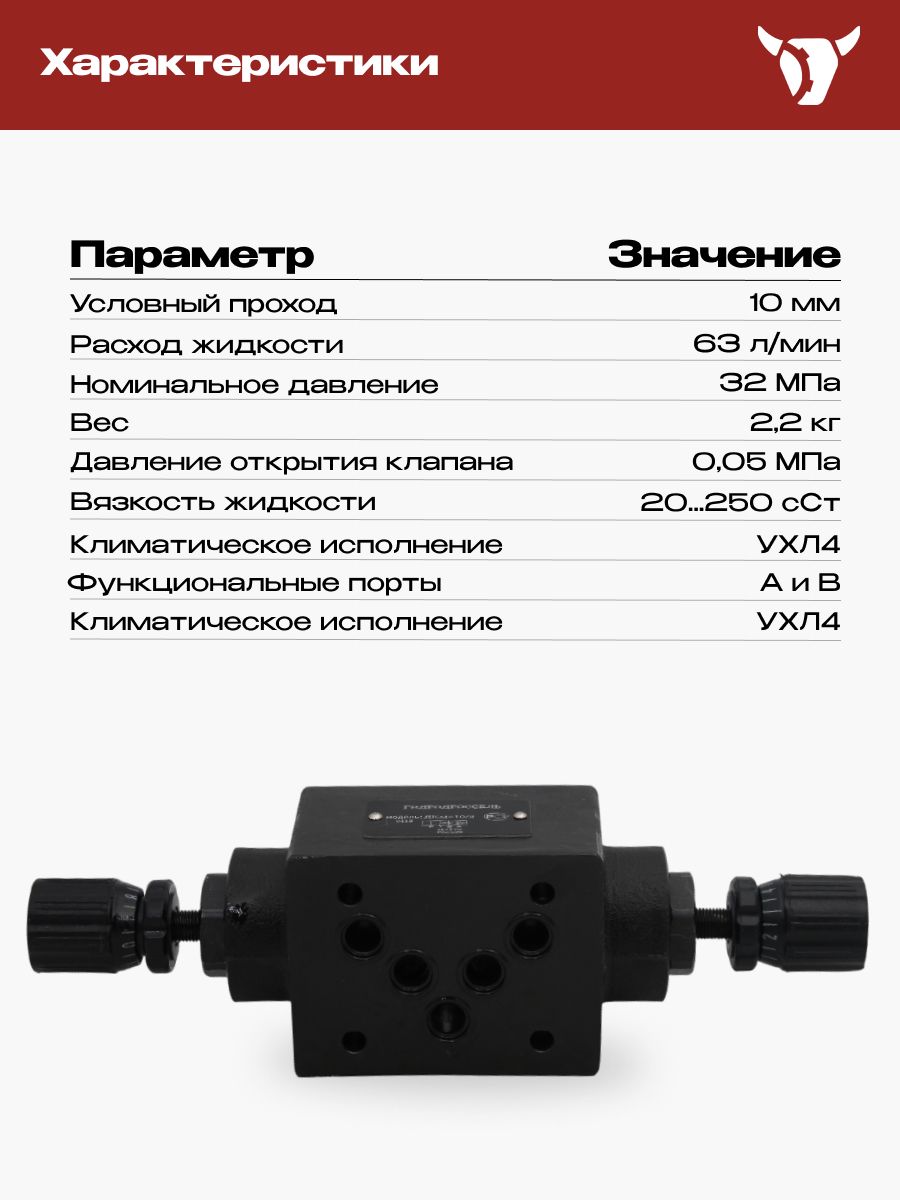

Параметры гидродросселя ДКМ-10/3
|
Параметр |
Значение |
|
Диаметр условного прохода, мм |
10 |
|
Давление на входе, МПа: номинальное |
32 |
|
Давление на входе, МПа: максимальное |
35 |
|
Давление на входе, МПа: минимальное (при Qном) |
0,35 |
|
Давление, МПа: открывания обратного клапана |
0,05 |
|
Давление, МПа: в сливной линии, не более |
32 |
|
Расход масла, л/мин: номинальный |
6,3 |
|
Расход масла, л/мин: максимальный |
160 |
|
Внутренние утечки при номинальном давление через полностью закрытый дроссель см³/мин: |
350 |
|
Перепад давления, при Qном на обратном клапане, МПа |
0,35 |
|
Перепад давления, при Qном на полностью закрытом дросселе, МПа |
0,25 |
|

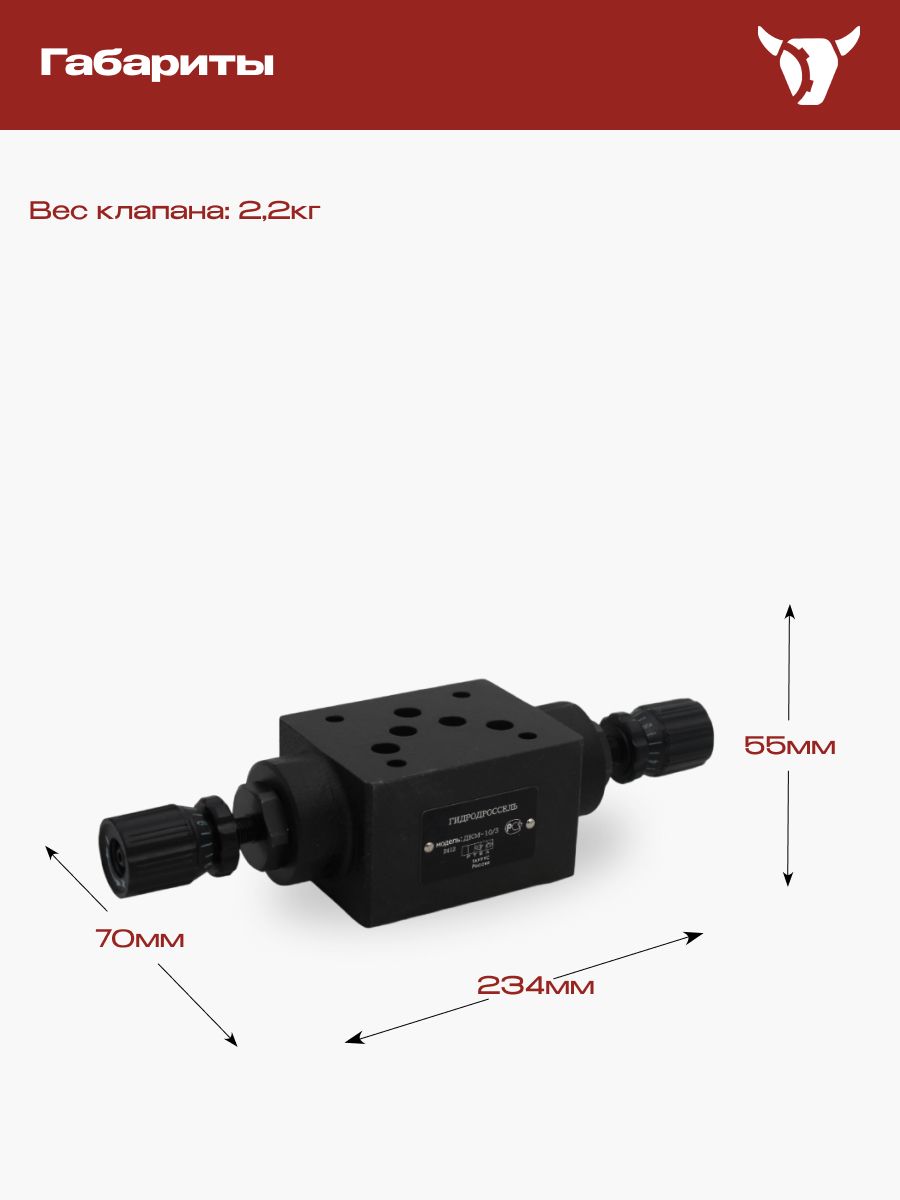

Масса, кг |
2,2 |

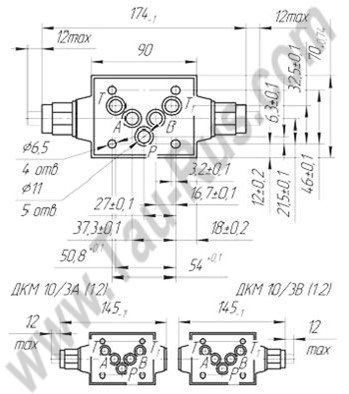

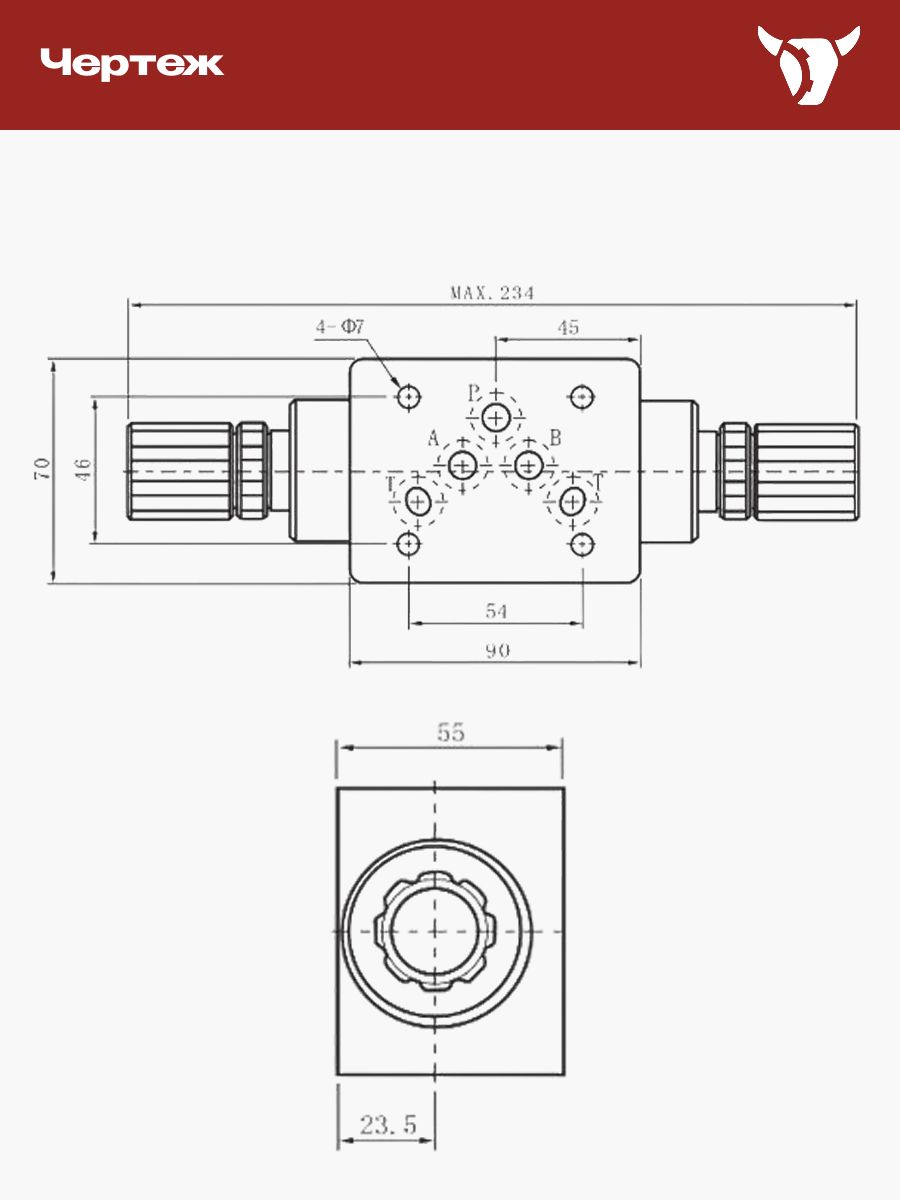

Чертёж (размеры) гидродросселя ДКМ-10/3
%20и%20дродроссель%20с%20обратным%20клапаном%20(чертёж%20и%20размеры).jpg "ДКМ--10/3 дроссель с обратным клапаном (чертёж и размеры)")

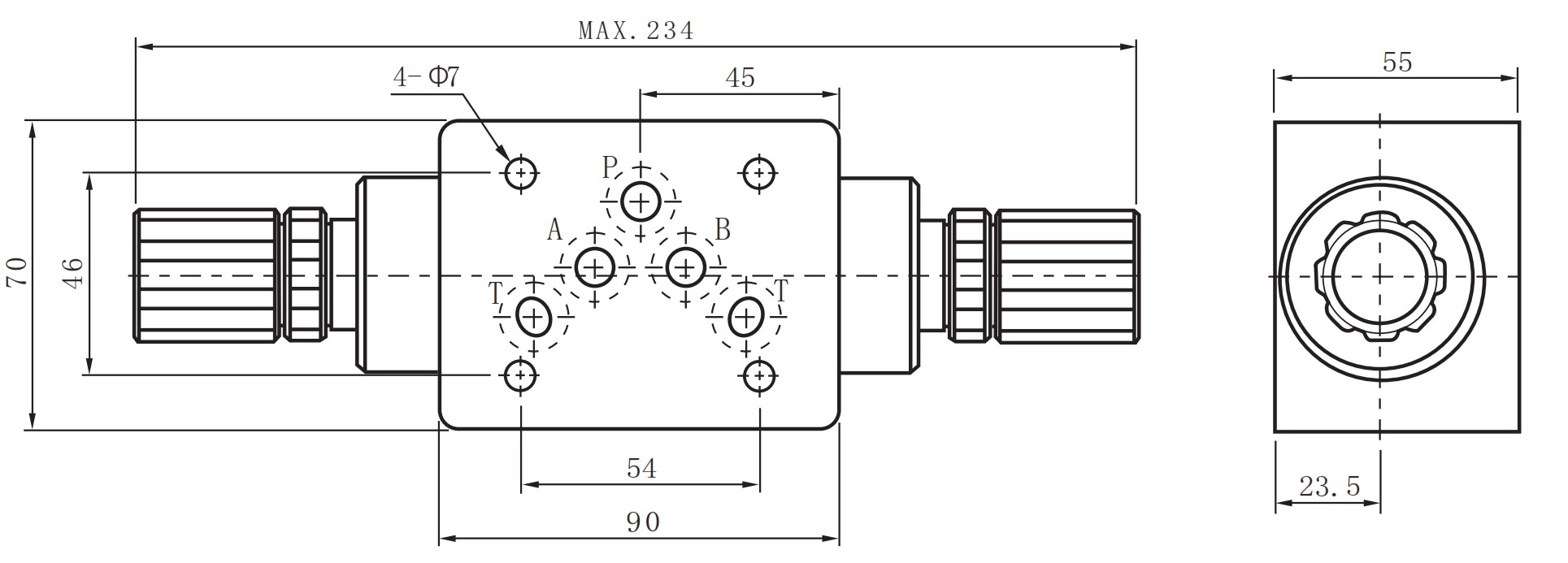

Чертёж (размеры) гидродросселя ДКМ-10/3
