АГ11-11Б - Насос фланцевый
АГ11-11Б - Насос фланцевый 3 л/мин, 5 бар
Описание насоса масляного шестеренного АГ11-11Б
Насос АГ11-11Б обладающий рабочим объемом 3,0 см³ и номинальной подачей 3 л/мин, с фланцевым креплением, предназначен для создания стабильного однонаправленного потока минерального масла. Он работает с маслами, имеющими кинематическую вязкость в диапазоне от 10 до 400 мм²/с при температуре рабочей среды от 10 до 55°С. Данная модель находит применение в системах смазки металлообрабатывающих станков и различного стационарного промышленного оборудования.
Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний – мощностью электродвигателя и всасывающей способностью насоса.
Допускается применять насос и в гидравлических системах.
Шестеренный насос АГ11-11Б применяется в технологическом оборудовании:
- Для обеспечения смазки трущихся деталей и узлов
- Для создания в гидравлических системах рабочего давления на выходе до 5 атм (0,5 МПа)
Масляные системы должны быть оснащены фильтрами с номинальной тонкостью фильтрации не более 40 мкм, установленными на напорной или сливной магистрали.
Чистота рабочей жидкости не менее 13 класса по ГОСТ 17216-71.
Климатическое исполнение и категория размещения по ГОСТ 15150-69.
Исполнение насосов по креплению:
- Г11-1 – крепление на лапах
- АГ11-1 – фланцевое крепление
В обычном исполнении гидронасосы изготавливаются с правым вращением приводного вала. По требованию потребителя насосы могут быть изготовлены с левым вращением (литера «Л» в обозначении), либо с возможностью реверсивного вращения приводного вала с целью изменения направления потока перекачиваемой жидкости (литера «Р» в обозначении).
Привод насосов должен осуществляться через упругую муфту, компенсирующую колебания, ударные нагрузки и несоосность валов привода и насоса. Насосы могут устанавливаться в горизонтальном и вертикальном положении на жестком основании, исключающем вибрации. В составе агрегатов ВГ11-11А и ДВГ11-11А возможно погружение насоса в жидкость.
Структура условного обозначения шестеренчатого насоса АГ11-11Б
|
1 |
2 |
- |
3 |
4 |
5 |
6 |
7 |
8 |
|
А |
Г11 |
1 |
1 |
Б |
- |
УХЛ |
4 |
|
1 |
Исполнение по виду крепления |
Без обозначения = на лапах |
|
2 |
Модель насоса |
Г11 |
|
3 |
Группа насоса |
1 |
|
4 |
Типоразмер насоса |
1 |
|
5 |
Индекс (буква) в зависимости от подачи насоса |
Без обозначения = наибольшая подача, 8 л/мин |
|
6 |
Направление вращения вала |
Без обозначения = правое |
|
7 |
Климатическое исполнение |
У = умеренный климат |
|
8 |
Категория размещения |
1/2/3/4/5 = категории размещения в соответствии с ГОСТ 15150-69 |
Параметры и характеристики насоса АГ11-11Б
|
Характеристика |
Модель насоса |
||
|
Г11-11 АГ11-11 |
Г11-11А АГ11-11А |
Г11-11Б АГ11-11Б |
|
|
Рабочий объем, см³ |
8,0 |
5,0 |
3,0 |
|
Номинальная частота вращения, с-1 (об/мин) |
24,0 (1450) |
||
|
Номинальная подача, не менее л/мин |
8,0 |
5,0 |
3,0 |
|
Коэффициент подачи, не менее, л/мин |
76 |
74 |
69 |
|
Давление на выходе номинальное (максимальное), МПа |
0,5 (0,6) |
||
|
Давление на входе минимальное (максимальное), МПа |
- 0,02 (+0,02) |
||
|
Мощность при номинальном давлении, кВт |
0,25 |
0,14 |
0,25 |
|
Кинематическая вязкость рабочей жидкости, мм²/с |
10…400 |
||
|
Диаметр резьбы на нагнетающем / всасывающем канале |
K3/8” |
K1/4” |
|
|
Масса насоса, кг |
2,2 |
||

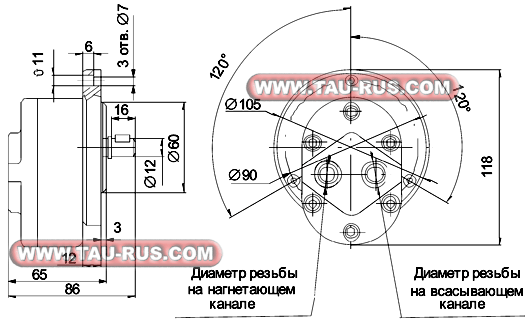

Габаритные и присоединительные размеры насосов АГ11-11Б
