7208-0070М - Плита электромагнитная
7208-0070М - Плита электромагнитная

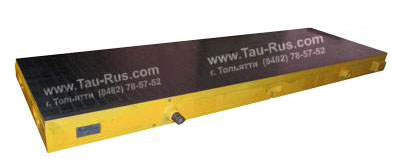

Плита электромагнитная 7208-0070М (3Б724.94.000) 400 x 2000
|
|
Плита электромагнитная ЗБ724-94 (7208-0070М) класса П, размером 400 х 2000 мм, предназначена для закрепления деталей из ферромагнитных материалов. Минимальный размер закрепляемых деталей - диаметр 70 мм и высота 25 мм. При необходимости увеличения рабочей поверхности прямоугольные электромагнитные плиты допускается стыковать.  Плита 7208-0070М (3Б724.94.000) 400х2000 Технические характеристики 3Б724.94.000 (7208-0070М)
|

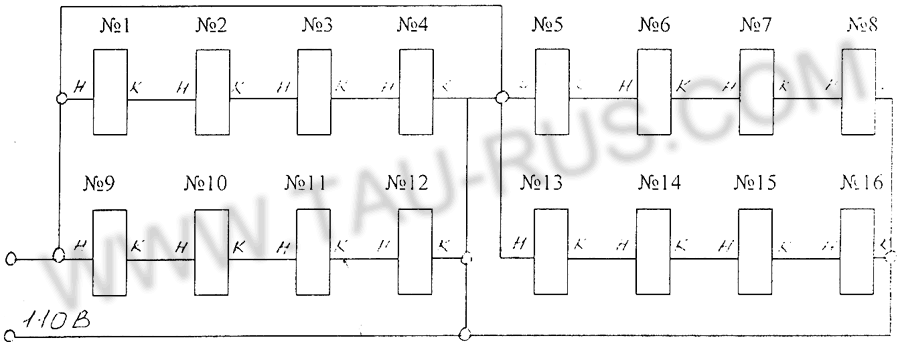

Схема соединения катушек плиты 3Б724.94.000
|
Инструкция по эксплуатации 3Б724-94-000 (7208-0070М)
Транспортировка электромагнитной плиты должна обеспечить сохранность плиты от повреждений и атмосферных осадков. Перед установкой и подключением плиты необходимо проверить исправность питающих и заземляющего проводов, а также разрядкой цепи.
Плита после установки должна быть подключена к источник) постоянного напряжения 110В. Перед включением станка с установленной на нем плитой следует проверить наличие и закрепление планок ограждения на боковых поверхностях плиты.
Испытания плиты 3Б724-94-000 на соответствие нормам точности по ГОСТ 17519-81
| Проверяемый параметр | Допустимое / фактическое значение |
| Плоскостность поверхности основания плиты | Не более 80 мм |
| Плоскостность рабочей поверхности плиты | Не более 80 мм |
| Параллельность рабочей поверхности плиты относительно поверхности основания плиты | Не более 80 мм |
| Шероховатость рабочей поверхности плиты и поверхности основания | Не более 1,25 мкм |
| Жёсткость плиты | Не более 20 мкм при 100 кгс |
| Удельная сила притяжения | 25 Н/см² |
| Герметичность плиты и сопротивление изоляции | Не менее 1 Мом |
| Электрическая прочность изоляции | Проверяется напряжением 1500 В в течение 1 минуты от трансформатора мощностью не менее 500. Изоляция плиты должна выдержать стократное включение и стократное отключение с десятисекундными интервалами, без разрядного сопротивления, при напряжении равном 105 % от номинального (115 В) |
| Степень защиты плиты от внешних воздействий | IPX 7 |
Перечень электромагнитных плит, поставляемых нашей компанией: |
Пример условного обозначения плиты электромагнитной габаритными размерами 400 на 2000 мм, исполнения 1, массой не более 890 кг c удельной силой притяжения не менее 60 Н/см², для районов с умеренным и холодным климатом, категория размещения 4:
Плита электромагнитная 3Б724.94.000 (400x2000).
