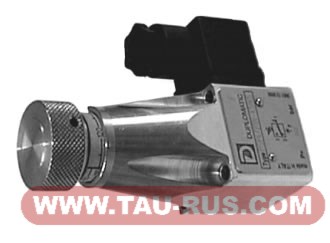

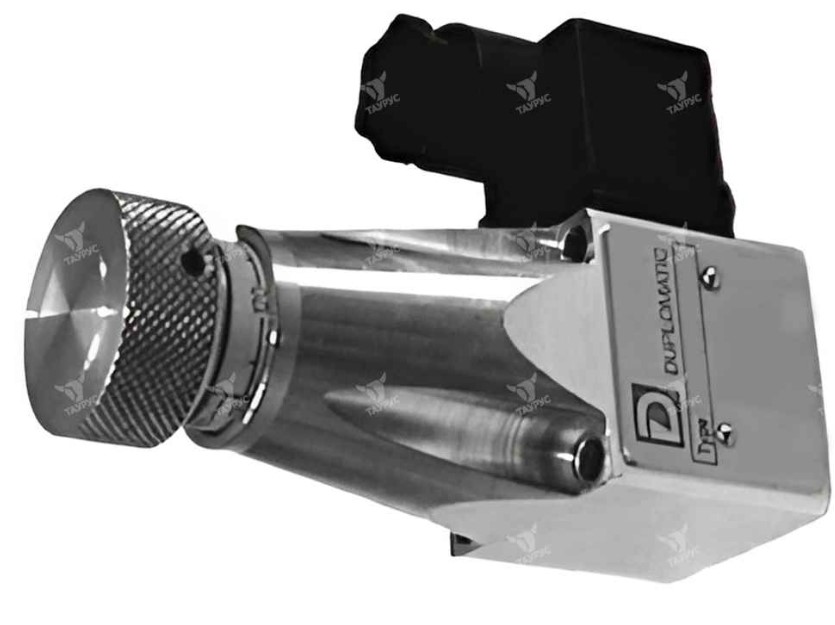

Реле давления PST2, PST4, PST6, PST8

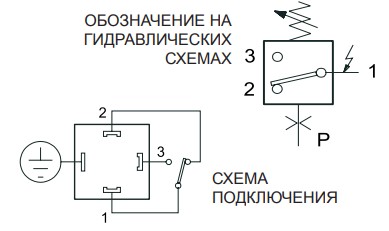

Обозначение реле давления PSP, PST

Устройство реле PST и PSP

Описание реле PS*

Реле давления Duplomatic PST и PSP представляют собой гидроэлектрические реле давления поршневого типа. Переключение внутреннего электрического контакта происходит в том случае, если рабочее давление достигает заданной величины.

Имеются варианты реле с четырьмя диапазонами давления, от 35 до 630 бар, они могут монтироваться на промежуточной плите или же с помощью резьбового отверстия 1/4" BSP.

Стандартное исполнение имеет регулировочную ручку со шкалой давлений.

Структура условного обозначения

PSP	-	6	-	21	-	N	/	K1	/	K
										Регулировочная ручка

								Электрический соединительный разъем по DIN 43650 (входит в поставку)

						Уплотнения: N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для специальных типов жидкости

				Номер серии: (габаритные и монтажные размеры остаются неизменными для серий с 20 по 29)

		Диапазон регулирования давления: 2 = 3...35 бар;4= 6...140 бар;6 = 10...350 бар; 8= 20...630 бар;

Реле давления поршневого типа: Тип монтажа: PSP = стыковой монтаж на промежуточной плите PST = резьбовое присоединение с отверстием 1/4" BSP

Гидравлические жидкости

Используйте гидравлические жидкости на основе минеральных масел типа НН, HL или HМ, согласно ISO 6743-4.
Для жидкостей типа HFD-R (фосфатные эфиры) используйте уплотнения FPM (код V).
По поводу использования других типов жидкостей, таких, как HFA, HFB, HFC, проконсультируйтесь, в отделе технической поддержки.
Использование жидкостей при температуре свыше 80°С вызывает ускоренное ухудшение свойств жидкости и характеристик уплотнения.
Необходимо поддерживать на постоянном уровне физические и химические характеристики жидкости.

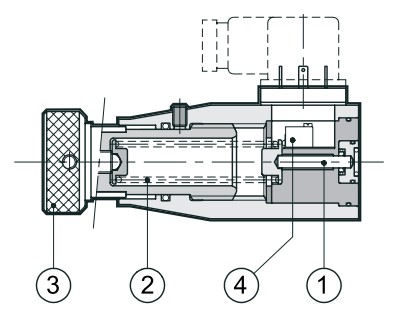

Устройство (рисунок слева)

Давление в трубопроводе действует на поршень 1, на который с другой стороны непосредственно действует сила пружины 2. Усилие пружины регулируется с помощью ручки. Когда давление в трубопроводе достигает заданной величины, поршень 3 перемещается и переключает микровыключатель 4.

Технические характеристики реле PST, PSP

Параметр	ед. изм.	Наименование реле давления
Параметр	ед. изм.	реле PST2, PSP2	реле PST4, PSP4	реле PST6, PSP6	реле PST8, PSP8
Диапазон регулирования давления	бар	3...35	6...140	10...350	20...630
Макс. рабочее давление	бар	350	350	650	650
Повторяемость	< ± 1 % от заданного давления
Рабочий диапазон температур окружающей среды	°C	-20...+50
Диапазон температур жидкости	°C	-20...+80
Диапазон вязкостей жидкости	сСт	10...400
Рекомендуемая вязкость	сСт	25
Допустимая степень загрязнения жидкости	-	класс 10 по NAS 1638
Масса	кг	0,67

Электрические характеристики

Наименование параметра		Переменный ток		Постоянный ток
Питание	B	125	250	30	250
Макс. ток при нагрузке: - активная - индуктивная	A	7 4	5 2	5 3	0,2 0,02
Электрическая изоляция (согласно CEI EN 60204)		> 1 МΩ при 500 В пост. тока
Макс. частота переключений	переключ./мин	120
Ресурс (MTBF) механических частей	переключений	10 000 000
Ресурс (MTBF) электрических контактов	переключений	2 000 000
Класс защиты (согласно IEC 144)		IP 65

Промежуточные плиты для стыкового монтажа и установка

Установка:

Обработка поверхности

Реле давления типа PSP со стыковым монтажом на промежуточной плите могут быть установлены в любом положении без ухудшения рабочих характеристик.
Убедитесь, что в гидравлической системе отсутствует воздух.
Клапан фиксируется с помощью винтов на плоской поверхности со значениями плоскостности и шероховатости, равными или лучшими, чем указанные в соответствующих обозначениях.
Если не соблюдаются минимальные значения, то легко может произойти утечка жидкости в зазор между реле и монтажной поверхностью.

Качество обработки поверхности для установки реле давления PST и PSP

Промежуточные плиты для стыкового монтажа

Реле давления PSP могут быть смонтированы встык с помощью промежуточных плит CETOP 03 типа PM-PSP-AB/10N и PM-PSP-P/10N.
Промежуточная плита PM-PSP-AB/10N допускает соединение реле давления и присоединительных отверстий A и(или) B, в зависимости от того, где установлена заглушка (поз. 1).
Реле и заглушку можно менять местами.
Промежуточная плита PM-PSP-P/10N допускает соединение реле давления с каналом P.

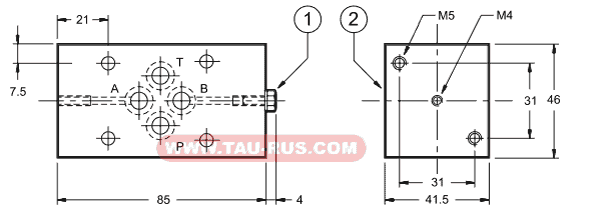

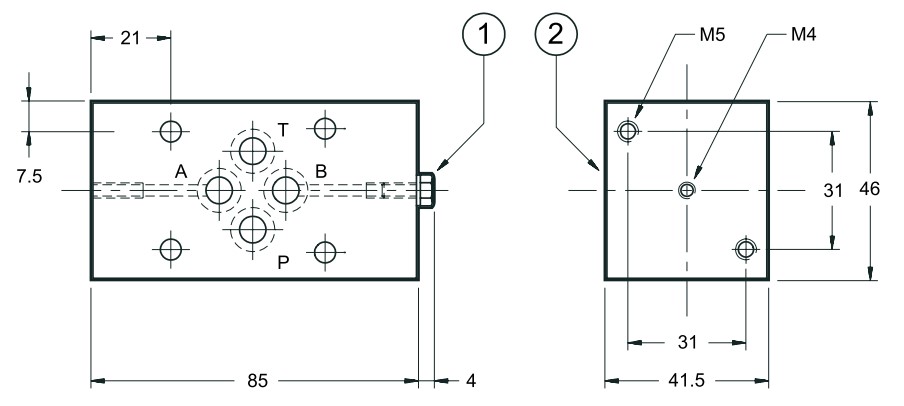

Промежуточная плита PM-PSP-AB/10N. Код 1950611
(соединение присоединительных отверстий А и В)

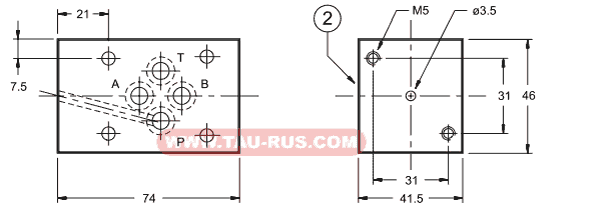

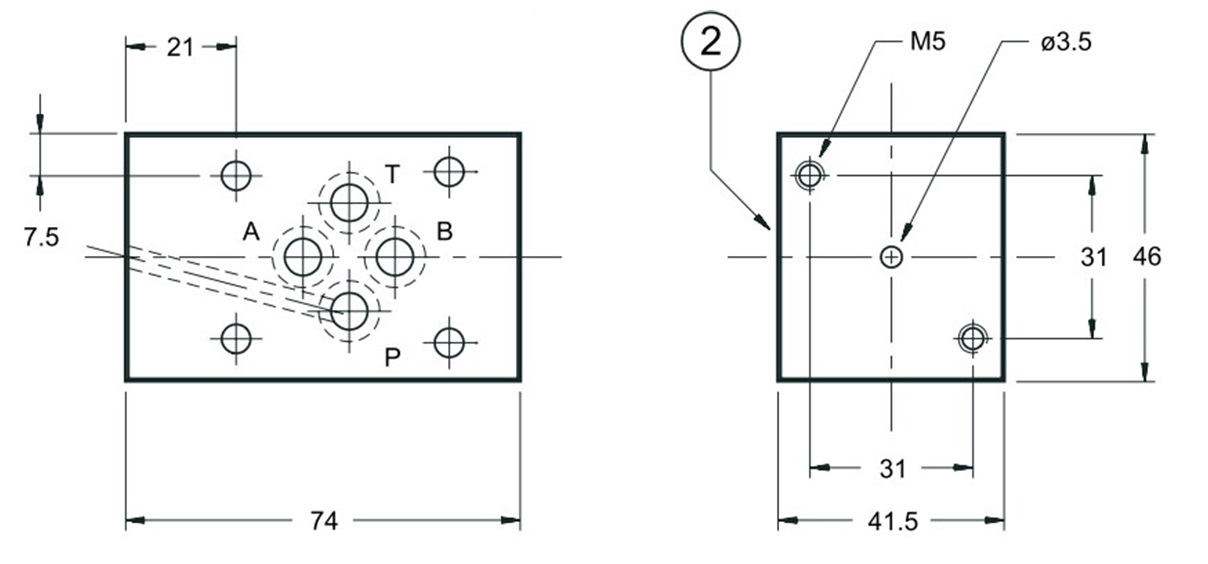

Промежуточная плита PM-PSP-P/10N. Код 1950621
(соединение с каналом P)

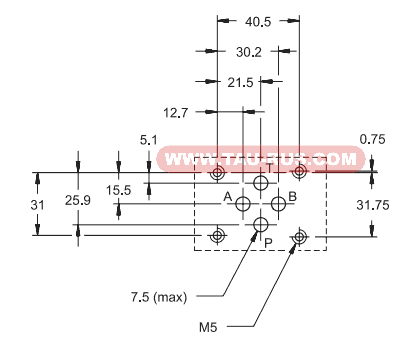

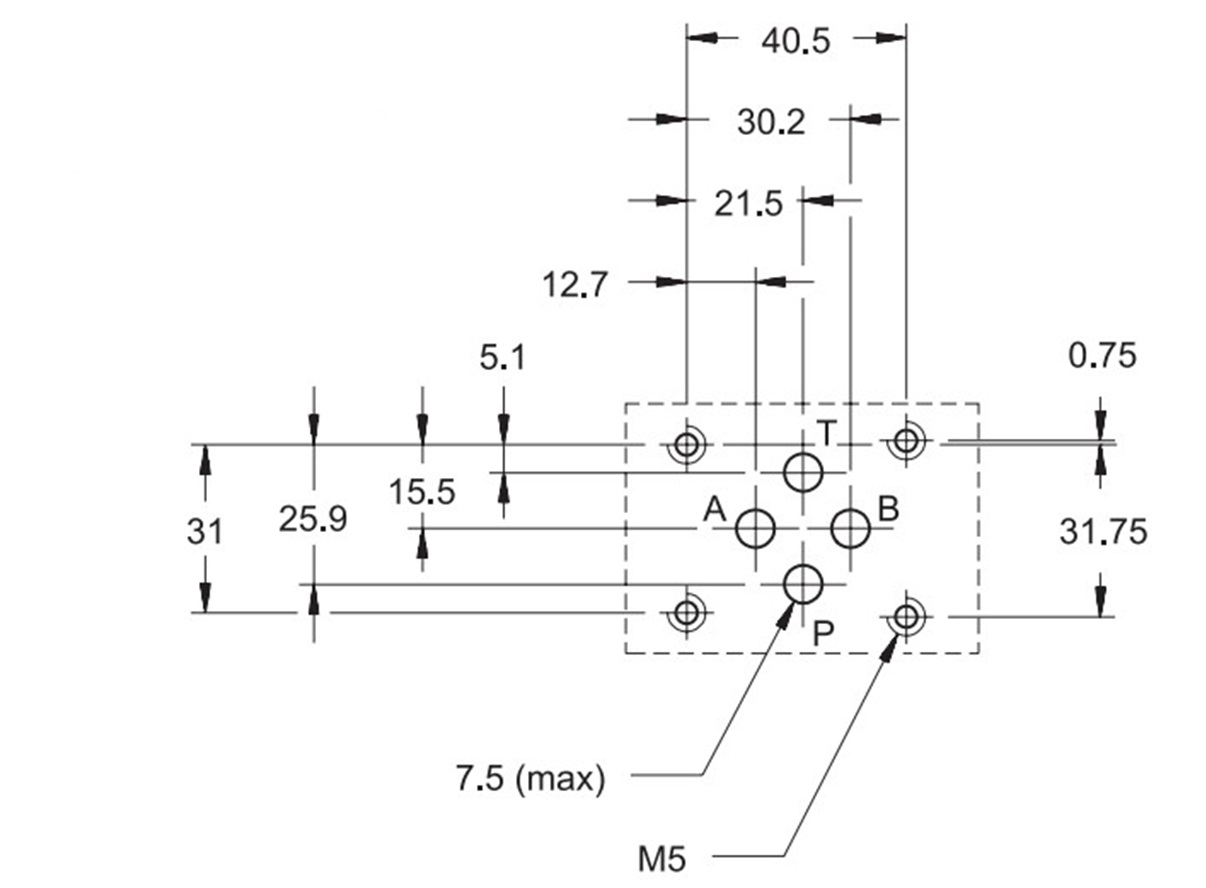

Монтажная поверхность

1	Винт М4х12 с шестигранной головкой и торцевым уплотнением типа 400-002. При необходимости контроля давления в канале B, отвинтите винт и установите его с уплотнением на противоположную сторону.
2	Монтажная поверхность с уплотнительными кольцами: 4 шт., типа OR 2037 (9,25x1,78)

Габаритные и монтажные размеры

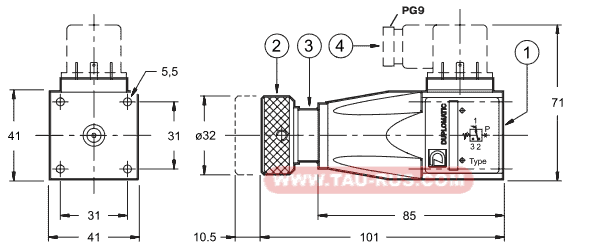

Реле давления PSP

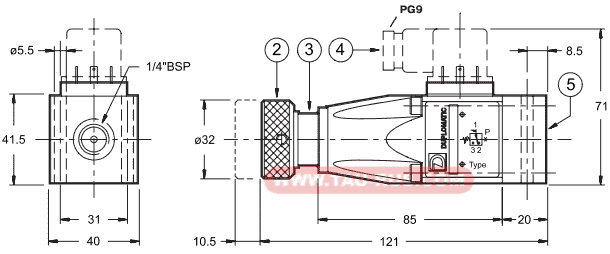

Реле давления PST

Монтажная схема (вариант PSP)

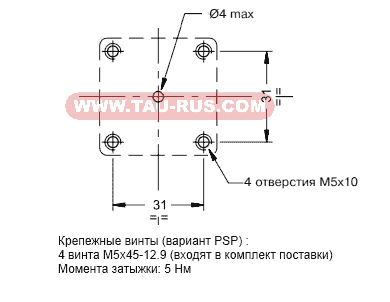

Монтажная схема (схема крепления) реле давления PSP 2, PSP 4, PSP 6, PSP 8

1	Монтажная поверхность с уплотнительными кольцами (вариант PSP): 1 шт., типа OR 2025 (6,07х1,78)
2	Регулировочная ручка. Для увеличения давления вращать по часовой стрелке.
3	Отградуированная шкала с указанием установочного давления в барах.
4	Электрический разъем DIN 43650 с 3 контактами + заземление, поставляемый в комплекте с реле давления.
5	Монтажная плита резьбового подключения к магистрали (PST тип): - соединительное отверстие с внутренней резьбой 1/4" BSP; - 2 отверстия для монтажа с помощью винтов М5х50.

Примеры условного обозначения реле давления при заказе:

Реле давления резьбового присоединения PST*:
PST2/21N-K1/K - Реле давления, 3-35 Бар, резьбовое присоединение G 1/4"
PST4/21N-K1/K - Реле давления, 6-140 Бар, резьбовое присоединение G 1/4"
PST6/21N-K1/K - Реле давления, 10-350 Бар, резьбовое присоединение G 1/4"
PST8/21N-K1/K - Реле давления, 20-630 Бар

Реле давления PSP* стыкового монтажа на промежуточной плите:
PSP2/21N-K1/K - Реле давления, 3-35 бар, стыковой монтаж
PSP4/21N-K1/K - Реле давления, 6-140 бар, стыковой монтаж
PSP6/21N-K1/K - Реле давления, 10-350 бар, стыковой монтаж
PSP8/21N-K1/K - Реле давления, 20-630 бар, стыковой монтаж

PM-PSP-AB/10N_1950611 - Плита для реле давления, CETOP 03 каналы А, В
PM-PSP-P/10N_1950621 - Плита для реле давления, CETOP 03 канал Р
PSP*-G1/4"_1950920 - Плита-переходник (G1/4" внутренняя) для PSP*
