PST2/21N-K1/K - Реле давления
PST2/21N-K1/K - Реле давления, 3-35 Бар, резьбовое присоединение G 1/4"
Описание реле давления PST2/21N-K1/K
Гидроэлектрические реле давления PST2/21N-K1/K поршневого типа предназначены для трубного монтажа (Резьба G1/4"). Переключение внутреннего контакта срабатывает при достижении рабочим давлением предварительно установленного значения. Диапазон настройки модели — 3-35 бар.Структура условного обозначения
|
1 |
- |
2 |
- |
3 |
- |
4 |
/ |
5 |
/ |
6 |
|---|---|---|---|---|---|---|---|---|---|---|
|
PST |
6 |
21 |
N |
K1 |
K |
| 1 | Тип устройства | PS = Реле давления поршневого типа |
| Тип монтажа |
P = стыковой монтаж на промежуточной плите T = резьбовое присоединение с отверстием 1/4" BSP |
|
| 2 | Диапазон регулирования давления |
2 = 3... 35 бар 4 = 6... 140 бар 6 = 10... 350 бар 8 = 20... 630 бар |
| 3 | Номер серии | 21 (габаритные и монтажные размеры остаются неизменными для серий с 20 по 29) |
| 4 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для специальных типов жидкости |
| 5 | Разъем | K1 = электрический соединительный разъем по DIN 43650 |
| 6 | Регулировка | K = регулировочная ручка |
Технические характеристики реле PST2/21N-K1/K
|
Максимальное рабочее давление, бар |
3-35 |
|
Диапазон настройки давления, бар |
350 |
|
Присоединение |
G1/4" |
|
Регулировочное устройство |
Ручка |
|
Тип монтажа |
Трубный (резьбовой) |
|
Тип резьбы |
G1/4" |

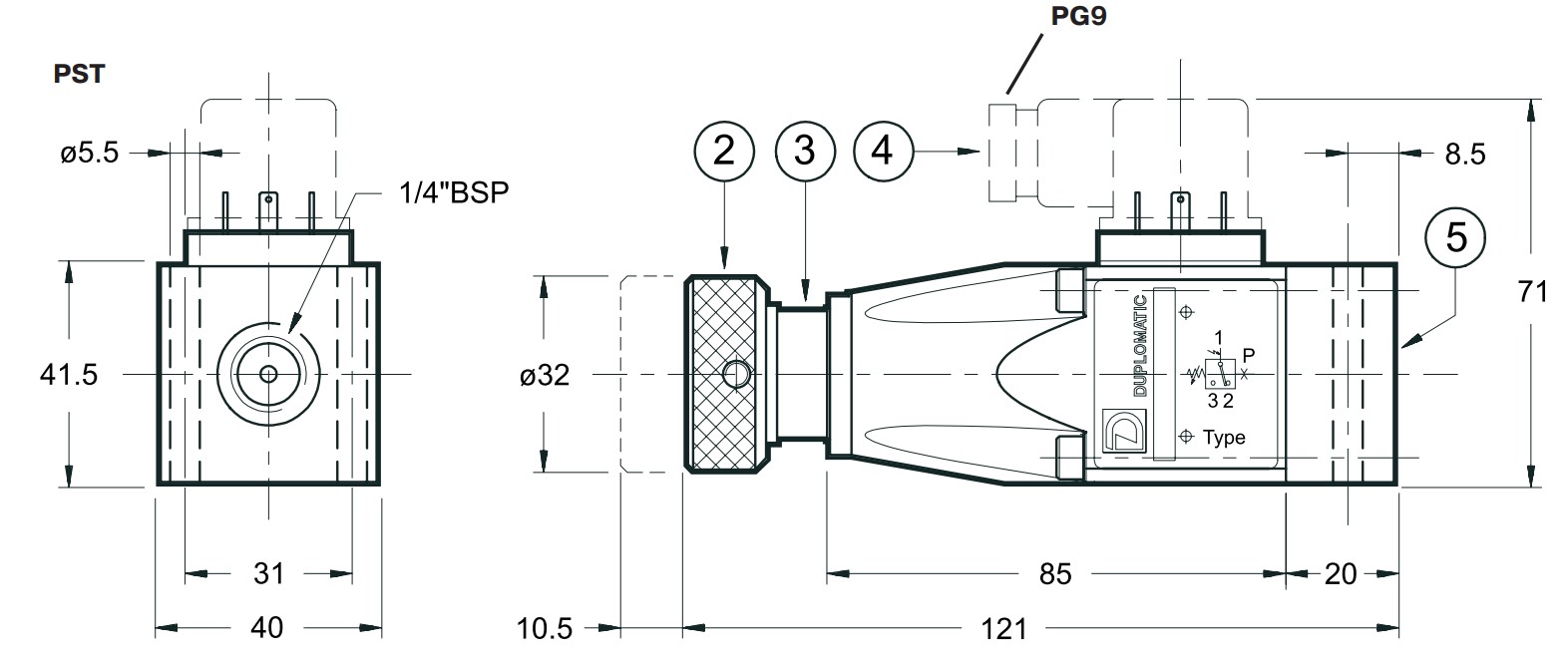

Габаритные и монтажные размеры PST2/21N-K1/K
3. Отградуированная шкала с указанием установочного давления в барах.
4. Электрический разъем DIN 43650 с 3 контактами + заземление, поставляемый в комплекте с реле давления.
5. Монтажная плита резьбового подключения к магистрали (PST тип):
- соединительное отверстие с внутренней резьбой 1/4" BSP;
- 2 отверстия для монтажа с помощью винтов М5х50.
