Фильтр-влагоотделитель П-МК 01.06, П-МК01.10, П-МК01.16, П-МК01.25

21 товар

Загрузить еще

1 2

Описание фильтров-влагоотделителей П-МК 01

Фильтры-влагоотделители (устройства модульные) П-МК01.06, П-МК01.10, П-МК01.16, П-МК01.25 предназначены для очистки сжатого воздуха от капельной влаги, твердых частиц, субмикронных частиц, удаления конденсата и осушки сжатого воздуха.

Устройства модульные П-МК-01 применяются в пневматических системах при давлении от 0,1 до 1,0 МПа. Вибропрочность и виброустойчивость фильтров-влагоотделителей соответствует 2-ой степени жесткости по ГОСТ 28988-91.

Таблица присоединительных размеров П-МК 01

Обозначение устройства	Диаметр присоединительных отверстий
П-МК 01-0663, П-МК 01-0683 П-МК 01-0664, П-МК 01-0684	G1/4" K1/4"
П-МК 01-1063, П-МК 01-1083 П-МК 01-1064, П-МК 01-1084	G3/8" K3/8"
П-МК 01-1663, П-МК 01-1683 П-МК 01-1664, П-МК 01-1684	G1/2" K1/2"
П-МК 01-1668, П-МК 01-1688	18,3 мм
П-МК 01-2563, П-МК 01-2583 П-МК 01-2564, П-МК 01-2584	G1" K1"

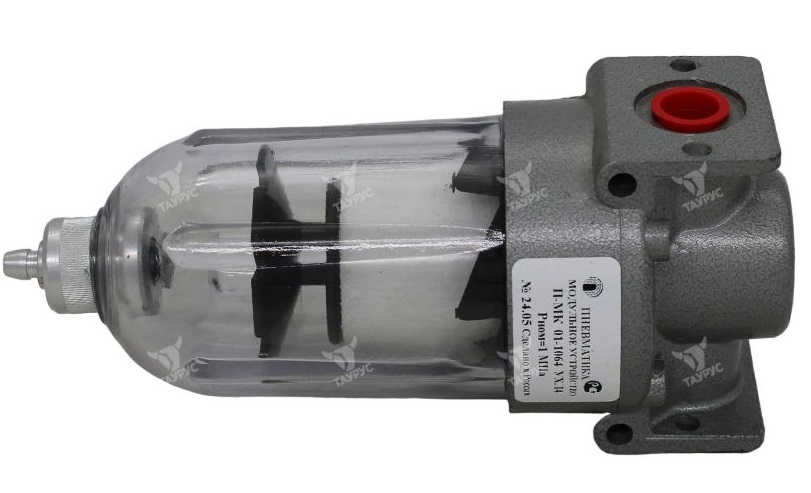

Фотографии и параметры фильтров влагоотделителей

П-МК 01-16

П-МК 01-25

Структура условного обозначения фильтра влагоотделителя П-МК01

1	.	2	3	4	5
П-МК01	.	ХХ	Х	Х	Х

1	Условное обозначение модульного устройства (фильтра-влагоотделителя)	П-МК01
2	Величина условного прохода, мм	6 10 16 25
3	Класс загрязненности сжатого воздуха на выходе	4 6 8
4	Вид присоединительных отверстий	4 - коническая резьба и полуавтоматическое удаление конденсата; 8 - гладкое отверстие и полуавтоматическое удаление конденсата; 3 - с трубной цилиндрической резьбой по ГОСТ 6357 и полуавтоматическое удаление конденсата
5	Климатическое исполнение ГОСТ 15150	УХЛ, О

Технические характеристики фильтров-влагоотделителей П-МК01

Параметр	Типоразмеры
Параметр	П-МК 1.064	П-МК 1.066	П-МК 1.068	П-МК 1.104	П-МК 1.106	П-МК 1.108	П-МК 1.164	П-МК 1.166	П-МК 1.168	П-МК 1.254	П-МК 1.256	П-МК 1.258
Номинальное / минимальное давление, МПа	1,0 / 0,2
Условный проход, мм	6			10			16			25
Максимальный расход воздуха при давлении на входе 0,63 МПа, м³/мин	0,18	0,20	0,25	0,88	1,0	1,25	1,40	1,60	2,0	3,5	4,0	5,0
Абсолютная тонкость фильтрации, мкм	10	25	40	10	25	40	10	25	40	10	25	40
Пропускная способность Кv, м³/час, не менее	0,21	0,24	0,30	1,26	1,44	1,80	1,75	2,0	2,5	5,6	6,4	8,0
Степень влагоотделения, %	95
Класс загрязненности сжатого воздуха на входе / выходе	0,21	0,24	0,30	1,26	1,44	1,80	1,75	2,0	2,5	5,6	6,4	8,0
Полезная вместимость резервуара (для устройств с полуавтоматическим удалением конденсата), см³	25			70						200

Габаритные и присоединительные размеры фильтра-влагоотделителя

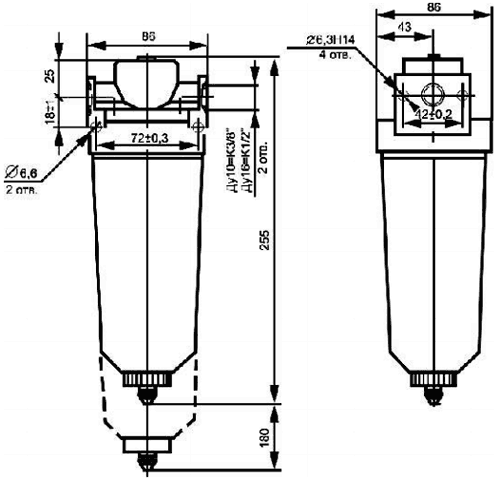

П-МК 01-10, П-МК 01-16

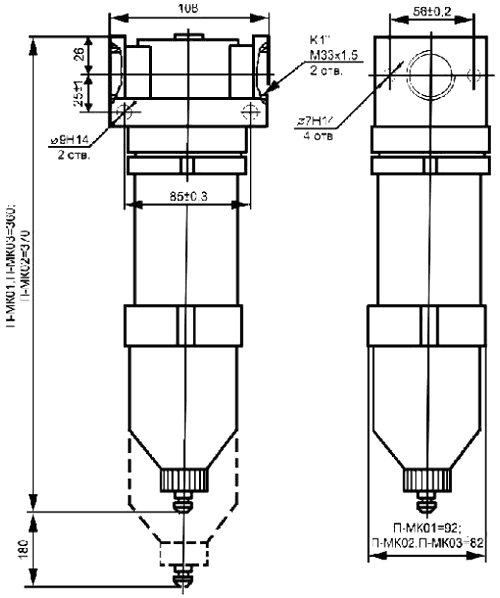

П-МК 01-25

Посмотреть таблицу габаритных и присоединительных размеров модульных устройств П-МК

При заказе фильтров-влагоотделителей (устройств модульных) П-МК01 наиболее часто используются следующие обозначения:
     Фильтр влагоотделитель П-МК 01.1064, П-МК 01.1084, П-МК 01.10х6
     Фильтр влагоотделитель П-МК 01.1664, П-МК 01.1684, П-МК 01.16х6
     Фильтр влагоотделитель П-МК 01.2564, П-МК 01.2584, П-МК 01.25х6
