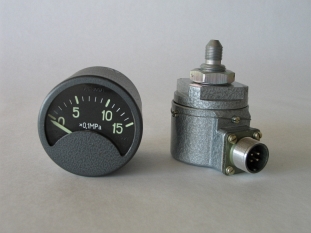

ИД-1 - Индикатор давления

Принцип работы индикатора давления ИД-1, ИД-1Т

Под воздействием измеряемого давления мембрана (мембранная коробка) 1 (рисунок слева) деформируется. Через шток 2 перемещение центра мембраны (мембранной коробки) передается на якорь 3, который изменяет воздушные зазоры магнитных цепей катушек L1 и L2. При этом в одной цепи зазор увеличивается, в другой - уменьшается. Это вызывает изменение индуктивности катушек L1 и L2. Так как напряжение, подаваемое для питания прибора, постоянное, а схема должна питаться переменным током, в указатель встроен инвертор, преобразующий постоянное напряжение в переменное.      Изменение индуктивности ведет к перераспределению токов в рамках логометра. При этом каждому положению якоря соответствует одно определенное положение стрелки. В приборе используется магнитоэлектрический логометр. Для выпрямления тока в схему введены два выпрямителя.

Конструкция приёмников давления ПД-1, ПД-1Т

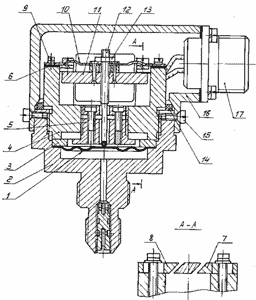

Приёмник давления 0,1; 0,3; 0,6; 1,5; 8 МПа

Конструкция приемников давления показана на рисунках слева и справа. В приемниках на давления до 8 МПа (80 кгс/см2) включительно (рисунок слева), в качестве чувствительного элемента использована мембрана, а на давление выше 8 МПа (80 кгс/см2) (рисунок справа) – мембранная коробка. Чувствительный элемент приемника на давление до 8 МПа – мембрана 1 закреплена в корпусе 2 посредством кольца 3 и крышки 4. Для предохранения мембран от разрушения при перегрузках давлением применен упор 5. К крышке 4 с помощью винтов 6 крепятся нижний и верхний сердечники 7 и 8 с катушками, а при помощи винтов 9 – возвратная пружина 10. На возвратной пружине жестко закреплен якорь 11, в который ввернут шток 12, служащий для связи якоря с мембраной, а также для регулировки. После регулировки шток контрится гайкой 13. Сверху приемник через уплотнительную прокладку 14 винтами 15 закрывается кожухом 16, на котором расположена вилка 17 соединителя. Конструкция приемника на давления 15, 24 МПа (150, 240 кгс/см2) отличается только узлом чувствительного элемента (см. рисунок справа). В корпус 1 ввернута мембранная коробка 2, которая при перегрузке ложится на регулируемый упор 3; в остальном конструкция идентична вышеописанной.

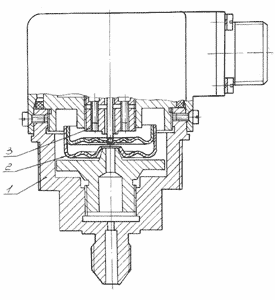

Приёмник давления 15, 24 МПа

Конструкция указателя давления типа УД-800/1 (УД-801/1), УДМ

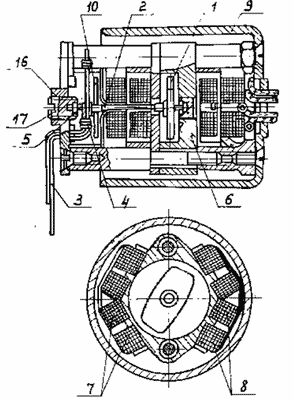

Логометр

Основным элементом указателя (рис.4.5) является логометр, изображенный на рис.4.4. Подвижная система логометра состоит из магнита 1, посаженного на оси 2. На той же оси укреплена стрелка 3 и крестовина 4 с тремя балансировочными грузиками. На концах оси имеются керны 5. Подвижная система расположена внутри демпфера 6. Демпфер охватывается дву- мя парами прямоугольных рамок 7 и 8, расположенных под углом 1200 друг к другу. Рамки окружены экраном 9, защищающим логометр от влияния внешних магнитных полей. Возвращение стрелки на нуль при выключенном питании обеспе- чивается постоянным магнитом 10, неподвижно закрепленным в перед- ней части логометра. Указатель имеет основание 11, к которому монтируются все узлы, в том числе инвертор 12, катушки 13 и корпус 14.

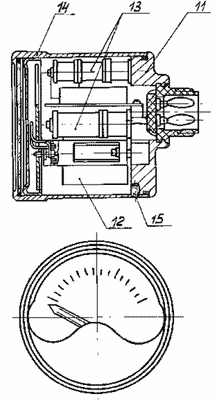

Указатель

Габаритные и присоединительные размеры индикатора ИД1, ИД1Т

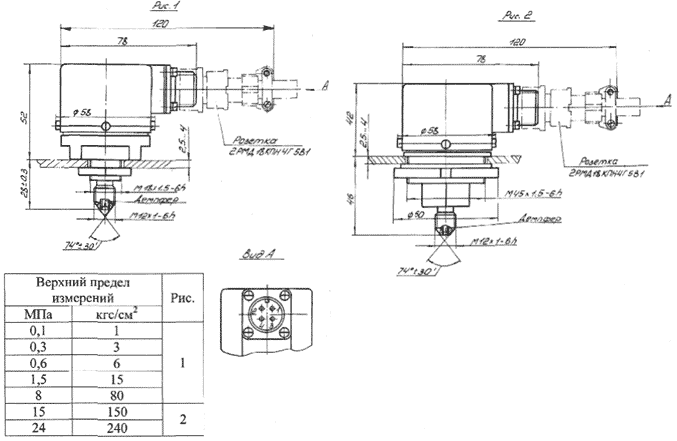

Габаритные и присоединительные размеры приёмника давления ПД-1, ПД-1Т

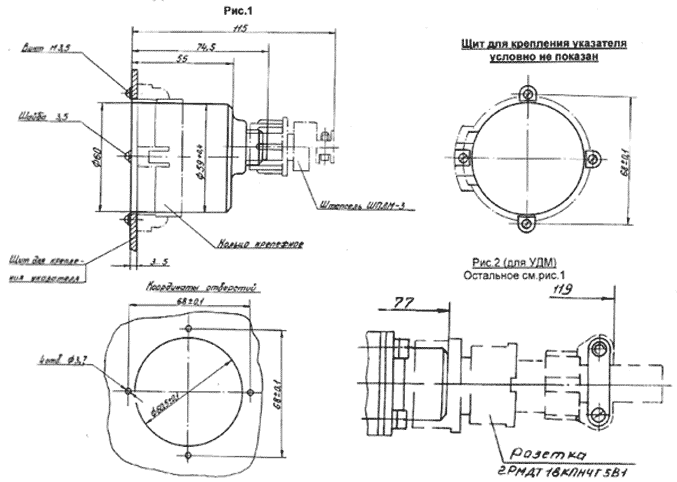

Габаритные и присоединительные размеры указателя давления УД-800/1, УД-801/1

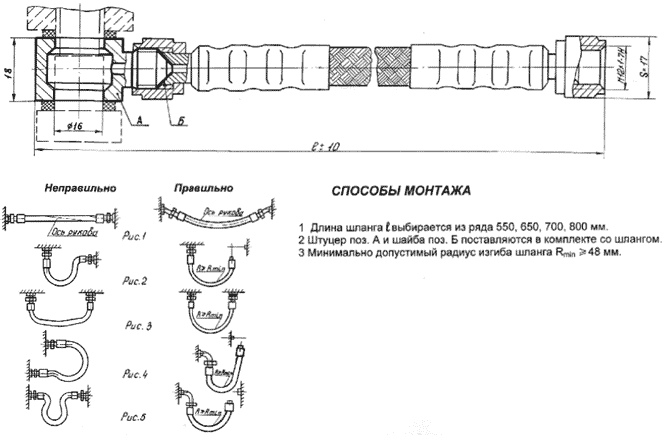

Габаритные и присоединительные размеры шланга ШГ-16

     Примеры условного обозначения для заказа индикаторов давления ИД1
     Индикатор давления ИД-1 с верхним пределом измерения 1,5 МПа, исполнения УХЛ2.1:
     Индикатор давления ИД-1-1,5 МПа-УХЛ2.1 ТУ 25-02.110331-84;
     то же, но уже с гибким шлангом длиной 650 мм:
     Индикатор давления ИД-1-1,5 МПа-Ш650-УХЛ2.1 ТУ 25-02.110331-84.
     Индикатор давления ИД-1 с верхним пределом измерения 1,5 МПа, напряжением 27 В, исполнения В категории 2.1:
     Индикатор давления ИД-1-1,5 MPa-27- В 2.1;
     то же, но уже с гибким шлангом длиной 650 мм:
     Индикатор давления ИД-1-1,5 MPa-27- Ш 650-В 2.1.
     Индикатор давления ИД-1 с верхним пределом измерения 1,5 МПа, напряжением 27 В, исполнения УХЛ2.1, с демпфером:
     Индикатор давления ИД-1-1,5 MPa-27- УХЛ2.1. Д ТУ 25-02.110331-84;
     то же, но уже с гибким шлангом длиной 650 мм:
     Индикатор давления ИД-1-1,5 MPa-27- УХЛ2.1.Ш 650.Д ТУ 25-02.110331-84.

     Примеры условного обозначения для заказа индикаторов давления ИД1Т
     Индикатор давления ИД-1 с верхним пределом измерения 1,5 МПа, комплектации 1 (К1):
     Индикатор давления ИД-1Т-1,5МПа-К1 ТУ25-02.110461-85;
     Индикатор давления ИД-1 с верхним пределом измерения 1,5 МПа, комплектации 1 (К1), с демпфером:
     Индикатор давления ИД-1Т-1,5МПа-К1.Д ТУ25-02.110461-85.
     Индикатор давления ИД-1 с верхним пределом измерения 1,5 МПа, комплектации 2 (К2), с гибким шлангом длиной 650 мм и розеткой 2РМДТ18КПЭ4Г5В1В:
     Индикатор давления ИД-1Т-1,5МПа-К2-Ш650-КПЭ ТУ25-02.110461-85.
     Индикатор давления ИД-1 с верхним пределом измерения 1,5 МПа, комплектации 2 (К2), с гибким шлангом длиной 800 мм и демпфером:
     Индикатор давления ИД-1Т-1,5МПа-К2-Ш800.Д ТУ25-02.110461-85.

     Примеры условного обозначения для заказа комплектующих к индикатору давления ИД-1, ИД-1Т:
     Приемник давления ПД-1 с верхним пределом измерения 1,5 МПа, исполнения УХЛ2.1:
     Приемник давления ПД-1-1,5 МПа-УХЛ2.1 ТУ 25-02.110331-84;
     то же, но уже с гибким шлангом длиной 650 мм:
     Приемник давления ПД-1-1,5 МПа-Ш650-УХЛ2.1 ТУ 25-02.110331-84.
     Приемник давления ПД-1Т с верхним пределом измерения 1,5 МПа, комплектации 3 (К3):
     Приемник давления ПД-1Т-1,5МПа-К3 ТУ25-02.110461-85.
     Указатель давления УД-800/1 с верхним пределом измерения 1,5 МПа, исполнения В2.1:
     Указатель давления УД-800/1-1,5 МПа-В2.1 ТУ 25-02.110331-84.
     Указатель давления УД-801/1 с верхним пределом измерения 1,5 МПа, комплектации 5 (К5):
     Указатель давления УД-801/1-1,5МПа-К5 ТУ25-02.110461-85.
