Гидрораспределители для систем и оборудования
Гидрораспределитель – это элемент гидравлической системы, который служит для изменения направления потока рабочей жидкости (обычно масла), а также для управления ее подачи к различным исполнительным механизмам. Гидрораспределители выступают важной частью гидравлических систем, обеспечивая контроль над работой механизмов.Гидрораспределители применяют в промышленности, строительной технике, транспортных средствах, сельскохозяйственном оборудовании и других системах, где применяются гидравлические приводы.
Для чего используют гидрораспределители?
- Перенаправление потока рабочей жидкости между гидравлическими линиями.
- Управление запуском, остановкой и изменением направления движения рабочих компонентов.
- Регулировка количества рабочей жидкости, подаваемой к исполнительным механизмам.
- Обеспечение переключения между различными рабочими контурами системы.
Типы гидрораспределителей

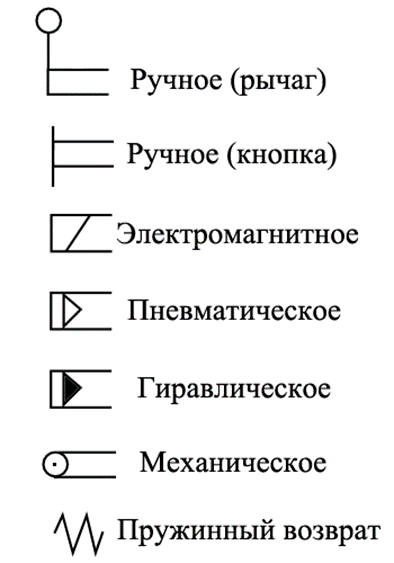

По способу управления:
Гидрораспределитель с ручным управлением
– управление осуществляется вручную с помощью рычагов, рукояток или педалей.
Гидрораспределитель с электромагнитным управлением – работают на основе электрических сигналов, передаваемых через электромагниты.
Гидрораспределители с гидравлическим управлением – переключение происходит за счёт подачи рабочей жидкости под давлением.
Пневматические – управление выполняется за счёт подачи сжатого воздуха.
Комбинированные – сочетают несколько способов управления (например, гидравлический и электрический).
Двухпозиционные – имеют два рабочих состояния.
Трёхпозиционные – обладают тремя состояниями, что позволяет гибко регулировать поток.
По числу подключаемых гидролиний:
Двухлинейные – управление осуществляется между двумя гидролиниями.
Трёхлинейные – поток распределяется между тремя линиями (обычно подача, слив и потребитель).
Четырёхлинейные и более – обеспечивают распределение между несколькими контурами.
По конструкции:
Золотниковые гидрораспределители – рабочий элемент представляет собой золотник, который перемещается вдоль или вращается, изменяя направление потока.
Клапанные – направление потока изменяется за счёт открытия и закрытия клапанов.
Крановые – рабочий элемент представляет собой крановую пробку, которая регулирует поток путем поворота.
По типу монтажа:
Секционные – состоят из отдельных секций, которые можно комбинировать.
Моноблочные – выполнены в виде единого блока.
По назначению:
Направляющие – обеспечивают изменение направления потока жидкости.
Запорные – используются для полного перекрытия потока.
Перепускные – применяются для переключения потока между контурами.

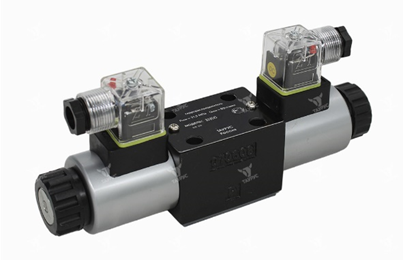

Рис. 1 Модульный золотниковый гидрораспределитель с прямым электромагнитным управлением

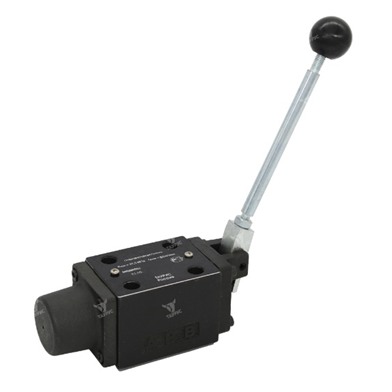

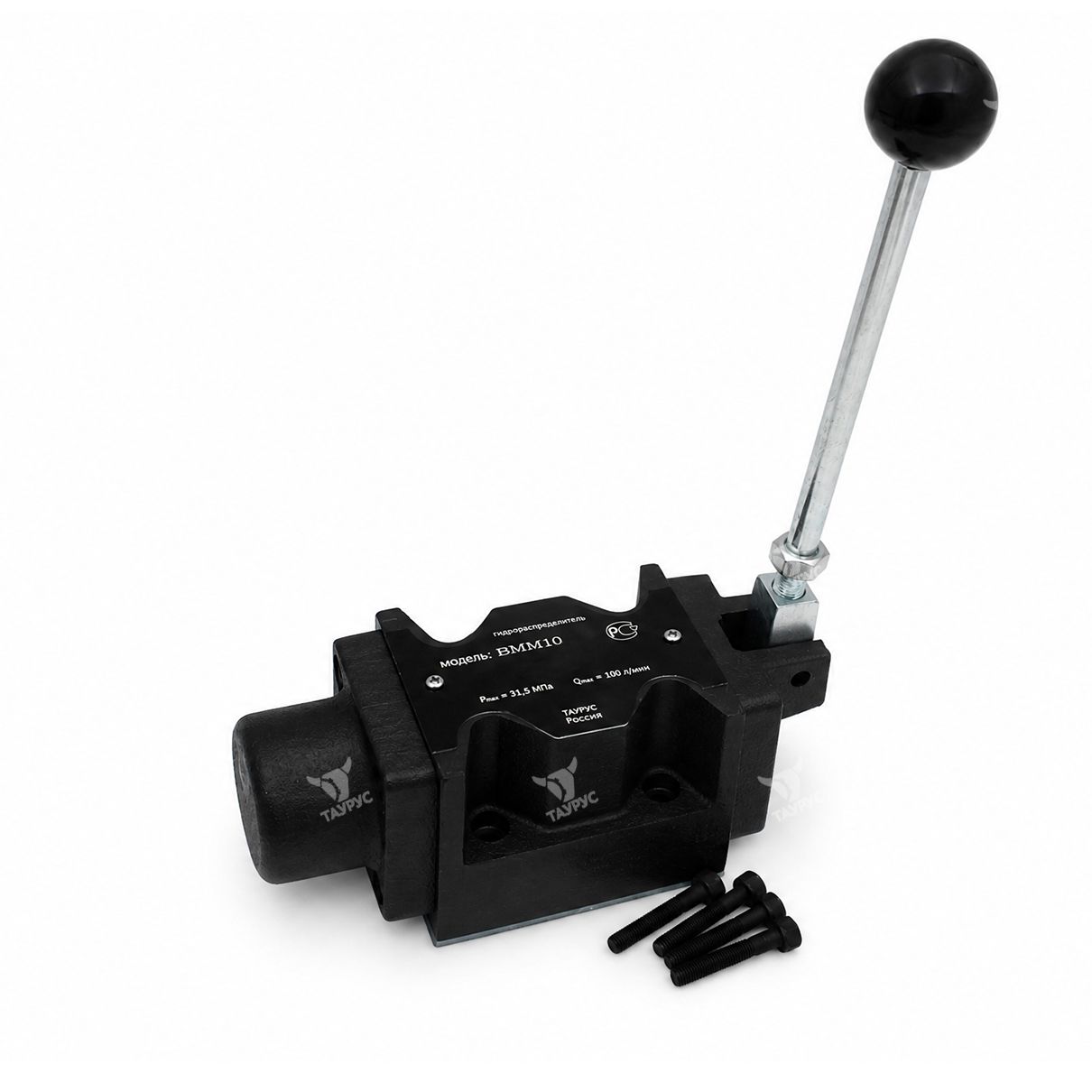

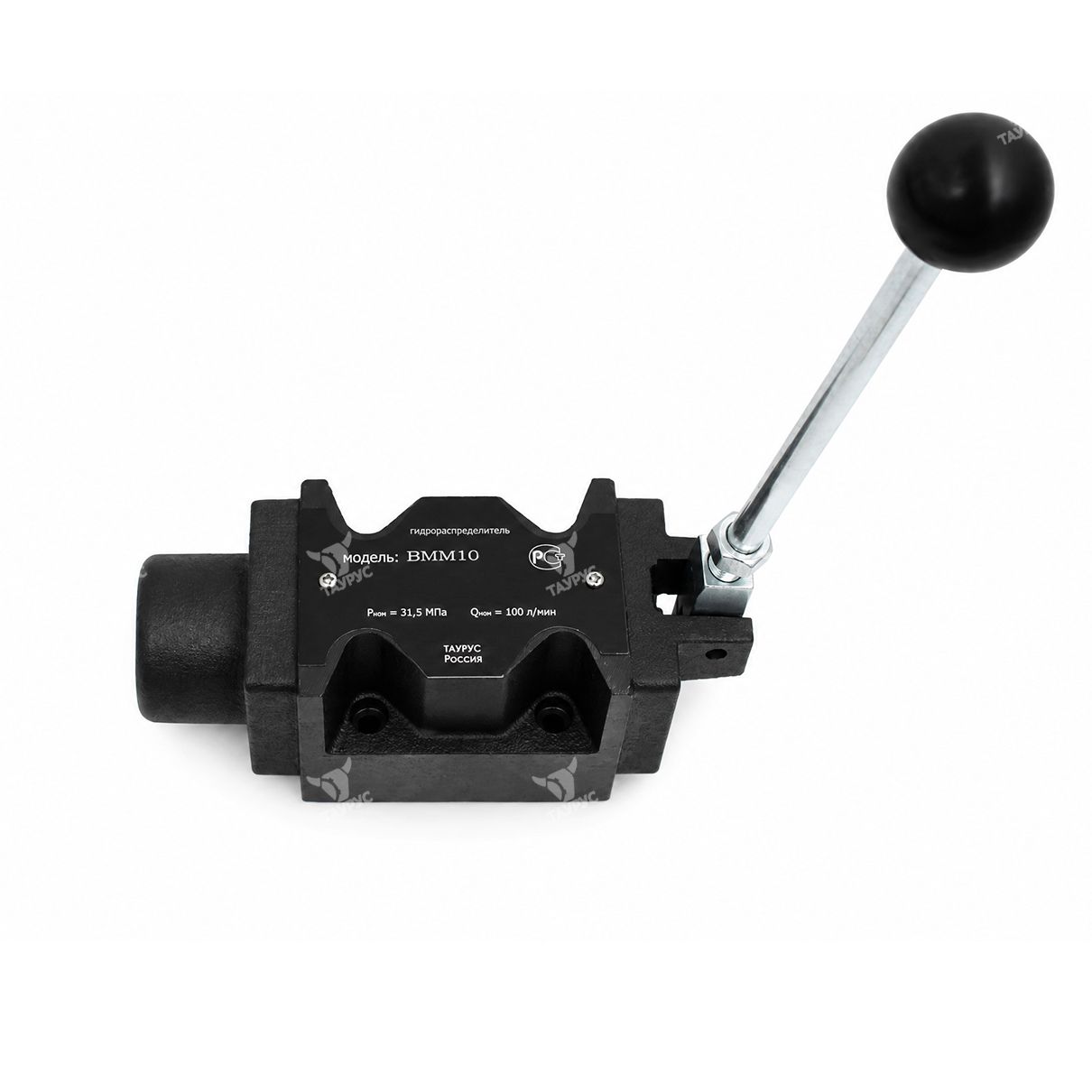

Рис. 2 Модульный золотниковый гидрораспределитель с ручным управлением
Гидравлические схемы распределителей
На гидравлических схемах гидрораспределители обозначаются в исходной позиции из отдельных элементов и их комбинаций. Рабочую позицию подвижного элемента изображают прямоугольником, число позиций соответствует числу квадратов, как на рисунке, представленном ниже.
1 – нейтральна позиция;
2, 3 – рабочие позиции;
Р – линия подвода рабочей жидкости (напор);
Т – линия отвода рабочей жидкости (слив);
А, В – рабочие линии для соединения с другими устройствами.
Двухпозиционные распределители гидравлические имеют только две фиксированные позиции, трехпозиционные – три, четырехпозиционные – четыре (две рабочие, нейтральная и плавающая).
Как выбрать гидрораспределитель?
При выборе гидравлического распределителя, обратите внимание на технические характеристики, например:
- Расход масла, циркулирующего через линии.
- Габариты изделия. Здесь работает обычная взаимосвязь, чем больше пропускная способность детали, тем габаритнее будет оборудование.
- Способ монтажа узла в оборудование.
- Требования к гидравлической жидкости (вязкость, чистота, температура).
При соблюдении эксплуатационных рекомендаций, гидрораспределитель будет безотказно функционировать продолжительный период времени.
