Описание гидроклапанов давления *Г54-35(М)
Гидроклапаны давления модели (ПБ)Г54-35 используются в гидравлических системах в качестве:

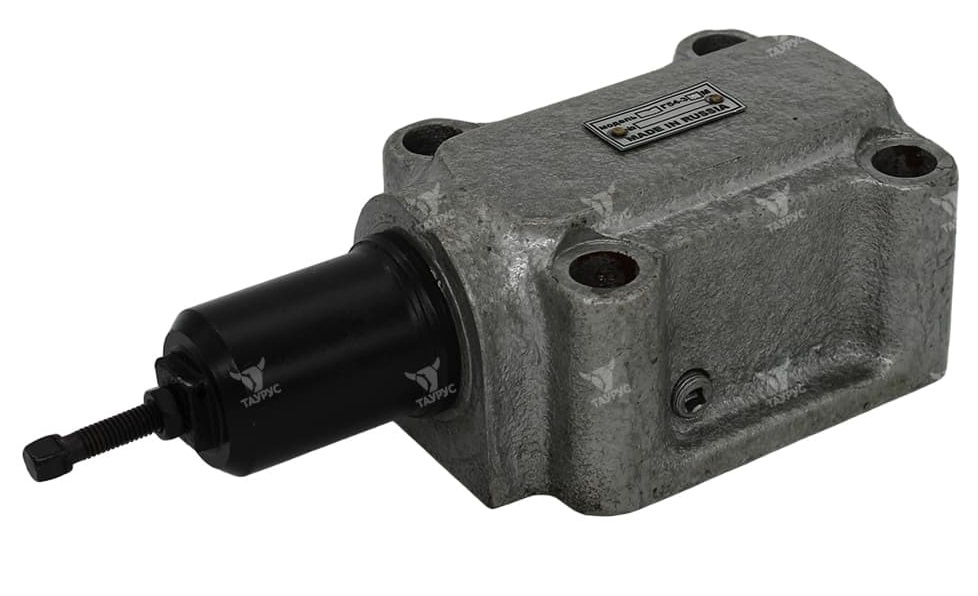

.jpg "Гидроклапан давления ПБГ54-35М (Г54-35, ПГ54-35М, АГ54-35, ПАГ54-35М, БГ54-35, ВГ54-35, ПВГ54-35М, ДГ54-35, ПДГ54-35М)")
- клапан разности давлений, то есть, для поддержания заданной разности давлений, определяемой настройкой регулируемой пружины, в подводимом и отводимом потоках рабочей жидкости (масла), или в одном из этих потоков и постороннем потоке.
- клапана последовательности для пропускания потока рабочей жидкости при достижении заданной величины давления, определяемой настройкой регулируемой пружины, в этом потоке или управляющем (дистанционное управление) потоке.
- предохранительного клапана для предохранения объёмного гидравлического привода от давления, превышающего максимально-допустимое значение.
- переливного клапана для поддержания заданного значения давления, путем непрерывного слива рабочей жидкости (масла) через сливной канал во время работы гидравлической системы.
Клапаны типа (ПБ)Г54-32 (гидравлические) имеют резьбовое или стыковое исполнение по присоединению. При резьбовом присоединении, отверстия корпуса для подключения линий имеют коническую резьбу К1 1/4". В клапанах стыкового присоединения отверстия выводятся на стыковую плоскость и оканчиваются цековками под кольца (по ГОСТ 9833-73) для уплотнения стыка между гидроаппаратом и специальными панелями или промежуточными плитами, в которых нарезаны резьбовые отверстия нужного диаметра для непосредственного монтажа штуцеров.
Параметры гидроклапанов ПБГ54-35, Г54-35, ПГ54-35, АГ54-35, ПАГ54-35, БГ54-35, ВГ54-35, ПВГ54-35, ДГ54-35, ПДГ54-35
|
Параметр |
Нормы для исполнений | ||||
|
Гидроклапан Г54-35(М) ПГ54-35(М) |
Гидроклапан АГ54-35(М) ПАГ54-35(М) |
Гидроклапан БГ54-35(М) ПБГ54-35(М) |
Гидроклапан ВГ54-35М ПВГ54-35М |
Гидроклапан ДГ54-35(М) ПДГ54-35(М) | |
|
Диаметр условного прохода, мм |
32 |
32 |
32 |
32 |
32 |
|
Расход, л/мин: ном. / макс. / мин. |
200 / 300 / 9 | ||||
|
Внутриполостные утечки, см³/мин, не более |
50 |
75 |
90 |
150 |
300 |
|
Ном. давление настройки, МПа |
2,5 |
1,0 |
6,3 |
10,0 |
20,0 |
|
Диапазон регулировки давления, МПа |
0,4-2,8 |
0,3-1,2 |
0,6-7,0 |
1,2-11,2 |
4,0-23,0 |
|
Ном. перепад давлений, МПа |
0,2 | ||||
|
Масса клапана не более, кг |
6,8 |
||||
Условное обозначение гидроклапанов давления типа Г54-3
|
1 |
2 |
3 |
4 | 5 |
6 |
|
ХГ |
Х |
Г54-3 |
Х | Х |
ХХХХ |
| 1 | Исполнение клапана по способу монтажа |
без индекса - трубный (резьбовой) П - стыковой (притычный) |
| 2 | Исполнение по номинальному давлению настройки |
А - 1 Мпа Б - 6,3 МПа В - 10 МПа Д - 20 МПа |
| 3 | Обозначение типа гидроклапана | Г54-3 - гидроклапан давления |
| 4 | Исполнение по условному проходу |
2 - 10 мм 4 - 20 мм 5 - 32 мм |
| 5 | Исполнение | М - модернизированный без обозначения - стандартный |
| 6 | Климатическое исполнение по ГОСТ 15150 | УХЛ4, 04.1 |

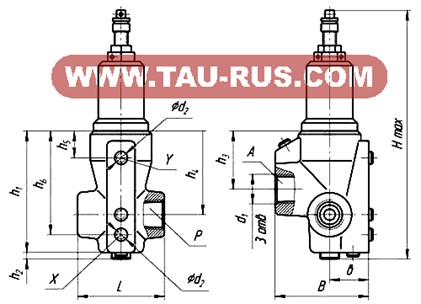

Габаритные и присоединительные размеры гидроклапана давления типа (П)Г54-35
%20.jpg "Габаритные и присоединтельные размеры гидроклапана давления БГ54-35М, Г54-35М, АГ54-35М, БГ54-35, ВГ54-35М, ДГ54-35М")
Размеры гидроклапана давления типа Г54-35 (трубное присоединение)
.jpg "Размеры гидроклапана давления типа ПГ54-35 (стыковое присоединение)")

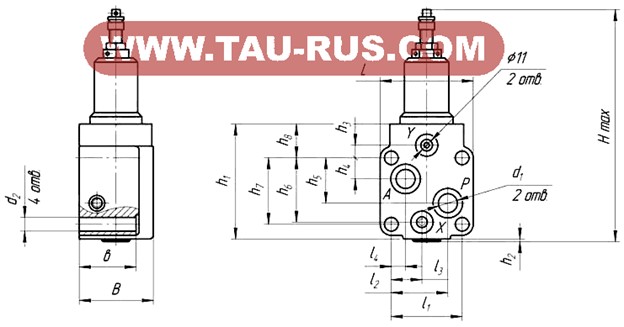

Размеры гидроклапана давления типа ПГ54-35 (стыковое присоединение)
| Модель клапана |
Размеры, мм |
|||||||||||
|
d1 |
d1 |
Hmax |
L |
B |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
b |
|
| АГ54-35(М) |
K1 1/4" |
K1/8" |
252 |
100 |
94 |
142 |
3 |
58 |
101 |
24 |
125 |
40 |
| Г54-35(М) |
K1 1/4" |
K1/8" |
252 |
100 |
94 |
142 |
3 |
58 |
101 |
24 |
125 |
40 |
| БГ54-35(М) |
K1 1/4" |
K1/8" |
252 |
100 |
94 |
142 |
3 |
58 |
101 |
24 |
125 |
40 |
| ВГ54-35(М) |
K1 1/4" |
K1/8" |
252 |
100 |
94 |
142 |
3 |
58 |
101 |
24 |
125 |
40 |
| ДГ54-35(М) |
K1 1/4" |
K1/8" |
274 |
100 |
94 |
142 |
3 |
59 |
101 |
24 |
125 |
40 |
Пример условного обозначения гидроклапана давления модернизированного с диаметром условного прохода 32 мм, работающем при номинальном давлением 6,3 МПа (диапазон регулирования 0,6-7,0 МПа), с номинальным расходом рабочей жидкости 200 л/мин, стыкового монтажа, предназначенном для работы в умеренном климате, категории размещения 4:
Гидроклапан давления ПБГ54-35М УХЛ4
Комплект резиновых колец для гидроклапанов давления Г54-35
|
Обозначение кольца по ГОСТ 18829-73 |
Количество |
|||||
|
Г (АГ, БГ, ВГ) 54-34М |
ДГ54-34М |
ПГ (ПАГ, ПБГ, ПВГ) 54-34М |
ПДГ54-34М |
ПДГ54-34М |
ПДГ54-34М |
|
|
- |
- |
1 |
2 |
2 |
3 |
|
|
1 |
1 |
- |
1 |
1 |
- |
|
|
1 |
- |
- |
3 |
2 |
2 |
|
|
- |
1 |
1 |
- |
1 |
1 |
|
|
1 |
- |
- |
1 |
- |
- |
|
|
- |
1 |
1 |
- |
1 |
1 |
|
