Запчасти к гидросистеме вибропресса РИФЕЙ-БУРАН
|
Гидрооборудование комплекса Рифей-Буран состоит из насосной установки, гидропанели с направляющей гидроаппаратурой, гидроцилиндра загрузки цветной смеси, гидроцилиндра модуля загрузки основной смеси, гидроцилиндра модуля подачи поддонов, гидроцилиндра пуансона и двух гидроцилиндров матрицы. Все элементы соединены между собой в единую гидросистему стальными трубопроводами и рукавами высокого давления. Трубопроводы закреплены на вибропрессе с помощью прижимов. Дополнительные прижимы предназначены для закрепления трубопроводов при смене компоновки линии. Принципиальная схема приведена на рисунке ниже, все применяемые гидрораспределители типа ВЕ10 с электромагнитным управлением, золотник с пружинным возвратом, электромагнит постоянного тока напряжение 24 В с кнопкой управления. Расположение электромагнитов и гидроаппаратов на панели показано на рисунке ниже. Насосная установка обеспечивает необходимое давление масла в гидросистеме, фильтрацию потоков рабочей жидкости, сброс давления в потоке с большим расходом, контроль давления с помощью двух манометров с вентилями: рабочее давление, давление прессования и давление зажима поддонов. Масло в насосную установку заливается через заправочную горловину и фильтр грубой очистки. Уровень масла и его температура контролируется по маслоуказателю. Слив масла осуществляется через две пробки на боковых стенках бака. В гидросистеме использованы гидроцилиндры с диаметром поршня 50 мм и диаметром штока 32 мм с рабочим ходом 830 мм и 1050 мм, гидроцилиндры с диаметром поршня 80 мм и диаметром штока 50 мм с рабочим ходом 300 мм и 520 мм. Уплотнения всех гидроцилиндров выполнены из современных композитных материалов ведущих фирм Европы. Ниже в таблице ниже приведён перечень всех гидроаппаратов комплекса, которые поставляются нашей компанией. |
Поставляемые запчасти к вибропрессу Рифей-Буран
| Общее название | Кол-во | Полное наименование |
| Гидроклапан ПВГ54-32 | 1 | Гидроклапан давления ПВГ54-32 УХЛ4 |
| Гидрораспределитель ВЕ10.44 Г24-НМ2 | 1 (2) | Гидрораспределитель ВЕ10 44 Г24 |
| Гидрораспределитель ВЕ10.94 Г24-НМ | 3 | Гидрораспределитель 1РЕ10 94 Г24 |
| Гидрораспределитель ВЕ10.64А Г24-НМ | 2 | Гидрораспределитель 1РЕ10 64А Г24 |
| Регулятор расхода РПМ 102 | 1 | Регулятор расхода РПМ 102 УХЛ4 |
| Клапан предохранительный AM.5.VM.P.M.2.00.3 | 2 | Клапан предохранительный AM 5 VM P M 2 00 3 |
| Заливная горловина TM.178.G.150 | 1 | Заливная горловина TM 178 G 150 |
| Указатель уровня и температуры LS 127-1T/M10 | 1 | Указатель уровня и температуры LS127-1T/M10 |
| Манометр 213.53.063 160BAR G1/4B | 2 | Манометр 213.53.063 160BAR G1/4B |
| Вентиль манометра FT291-14 | 2 | Вентиль манометра FT291-14 |
| Насос двухпоточный ALPA2-D30+ALPP2-D6+KIT (Marzocchi) | 1 | Насос двухпоточный ALPA2-D30+ALPP2-D6+KIT |
| Фильтр напорный 1ФГМ32-25М | 1 | Фильтр напорный 1ФГМ32-25М |
| Фильтр напорный 3ФГМ32-25М | 1 | Фильтр напорный 3ФГМ32-25М |

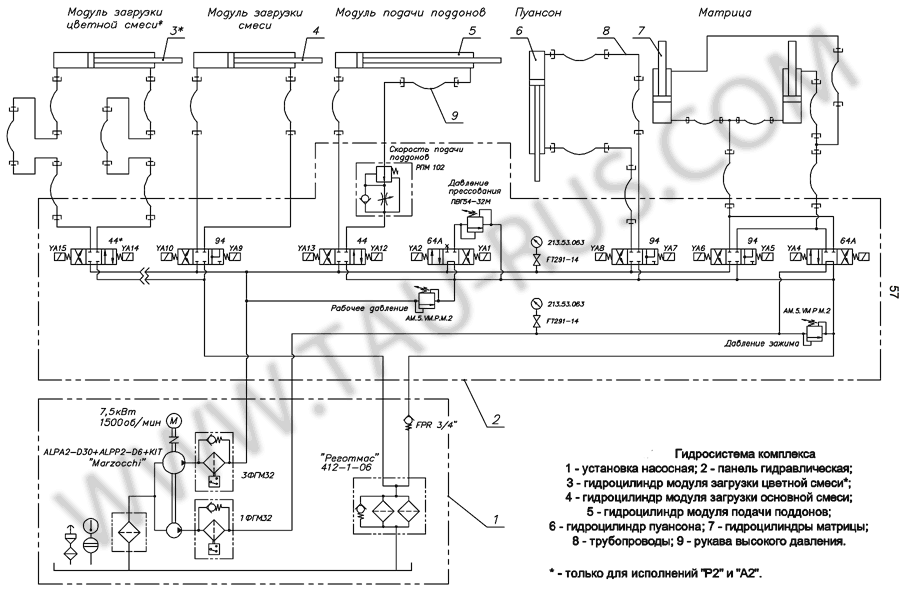

Гидравлическая схема вибропресса Рифей-Буран
|
