Цанговые фитинги KQB2T, KQB2T T-образные резьбовые

Фитинги KQB2T04-G, KQB2T06-G, KQB2T08-G, KQB2T10-G, KQB2T12-G, KQB2T16-G
T-образный резьбовой цанговый фитинг (резьба G)

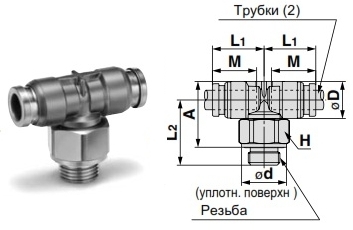

T-образный резьбовой цанговый фитинг (резьба G) чертёж, фото

Размеры фитингов KQB2T...-G

Наружн. Ø трубки (мм)	Резьба R, M	Код	H (размер под ключ)	ØD	Ød	L1	L2	A	M	S (мм²)	Вес (г)
Ø 4	1/8	KQB2T04-G01	14	9,1	13,8	14,4	18,9	17,9	12,6	6	17,5
Ø 4	1/4	KQB2T04-G0	19	9,1	17,8	14,4	22,3	20,3	12,6	6	34,9
Ø 6	1/8	KQB2T06-G01	14	11,4	13,8	15,9	20	20,2	13,6	13,9	21
	1/4	KQB2T06-G02	19		17,8		23,4	22,6			38
	3/8	KQB2T06-G03	22		21,8		25,9	24,1			57,9
Ø 8	1/8	KQB2T08-G01	14	13,7	13,8	18,6	21,3	22,6	16,1	26,3	25,6
	1/4	KQB2T08-G02	19		17,8	19,1	24,7	25			41,2
	3/8	KQB2T08-G03	22		21,8	19,1	27,2	26,5			60,8
Ø 10	1/8	KQB2T10-G01	14	16,6	13,8	20	22,7	25,5	17	40,8	34
	1/4	KQB2T10-G02	19		17,8	21	26,1	27,9			46
	3/8	KQB2T10-G03	22		21,8		28,6	29,4			64
	1/2	KQB2T10-G04	27		26,5		32,6	31,9			105,8
Ø 12	1/4	KQB2T12-G02	19	18,7	17,8	22,6	27,2	30	18,6	57,2	53
	3/8	KQB2T12-G03	22		21,8	23,6	29,6	31,4			54,3
	1/2	KQB2T12-G04	27		26,5	23,6	33,6	33,9			105
Ø 16	3/8	KQB2T16-G03	22	24,6	21,8	26,3	32,4	36,5	20,8	71	82,2
Ø 16	1/2	KQB2T16-G04	27	24,6	26,5	27,3	36,4	39	20,8	100	112,1

1) ØD - макс. диаметр
2) S - эквивалентное сечение

Фитинги KQB2T23, KQB2T04, KQB2T06, KQB2T08, KQB2T10, KQB2T12, KQB2T16
Цанговый фитинг тройник резьбовой (резьба M, R)

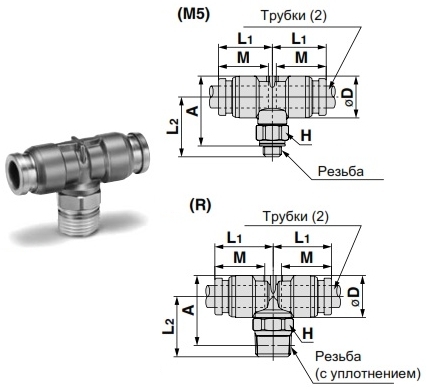

Цанговый фитинг тройник резьбовой (резьба M, R) чертёж, фото

Размеры фитингов KQB2T...

Наружн. Ø трубки (мм)	Резьба R, M	Код	H (размер под ключ)	ØD	L1	L2	A*	M	S (мм²)	Вес (г)
Ø 3.2	M5	KQB2T23-M5	8	8,3	13,1	14,8	16	12	3,2	8,2
	1/8	KQB2T23-01S	10		13,6	14,9	15,9		3,4	9,6
	1/4	KQB2T23-02S	14		13,6	18,7	18,1		3,4	18,4
Ø 4	M5	KQB2T04-M5	8	9,1	13,7	15,2	16,8	12,6	4,5	9,1
	1/8	KQB2T04-01S	10		14,4	15,3	16,7		6	10,6
	1/4	KQB2T04-02S	14		14,4	19,1	18,9		6	19,4
Ø 6	M5	KQB2T06-M5	8	11,4	14,7	16,3	19	13,6	4,5	12,1
	1/8	KQB2T06-01S	10		15,9	16,4	19		13,9	13,6
	1/4	KQB2T06-02S	14			20,2	21,2			22,5
	3/8	KQB2T06-03S	17			21,6	22,2			35
Ø 8	1/8	KQB2T08-01S	12	13,7	18,6	18,3	22	16,1	26,3	20
	1/4	KQB2T08-02S	14		19,1	21,5	23,6			26,1
	3/8	KQB2T08-03S	17		19,1	22,9	23,6			38
Ø 10	1/8	KQB2T10-01S	12	16,6	20	19,7	24,9	17	40,8	28,6
	1/4	KQB2T10-02S	14		21	22,9	26,5			31,5
	3/8	KQB2T10-03S	17			24,3	27,5			42,4
	1/2	KQB2T10-04S	22			28,5	30,4			70,4
Ø 12	1/4	KQB2T12-02S	14	18,7	22,6	24	28,6	18,6	57,2	38,1
	3/8	KQB2T12-03S	17		23,6	25,3	29,5			39,7
	1/2	KQB2T12-04S	22		23,6	29,5	32,4			70,8
Ø 16	3/8	KQB2T16-03S	19	24,6	26,3	28	34,5	20,8	71	64,4
Ø 16	1/2	KQB2T16-04S	22	24,6	27,3	31,8	37	20,8	100	79

1) ØD - макс. диаметр
2) S - эквивалентное сечение
