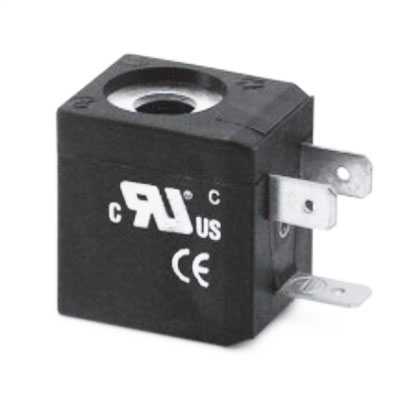

Соленоиды U7H, G7H, U7K, U7K1, G7K, G7K1, U7J, G7J, U79, U710
Соленоиды (катушки) U7H, G7H, U7K, U7K1, G7K, G7K1, U7J, G7J, U79, U710, G79, G710, U77, U771, G77, G771, U7F, U72, U73, G7F, G72, G73 соответствуют стандартам DIN 43650, а также DIN 40050. Общие характеристики: класс изоляции H (180 °C), режим работы непрерывный ED (ПВ) 100%, допустимый разброс напряжений для катушек переменного тока +10...-15 %, для катушек постоянного тока ±10 %.
Основные технические характеристики соленоидов:
- номинальные размеры 22 х 29 мм;
- класс защиты IP54 - DIN 40050 (PPS) IP65 (с разъёмом);
- соединения биполярные плюс земля DIN 43650 (версия B).

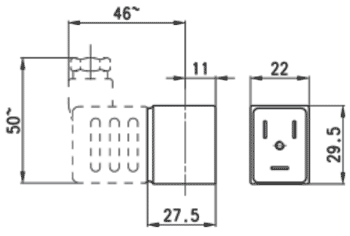

Габаритные размеры катушек G7, U7
Основные параметры катушек модели U7, G7
| Модель | Параметры соленоидов U7 и G7 | |||||
| Исполнение 1 | Исполнение 2 | |||||
| Напряжение, В | Перемен. / пост. ток | Мощность, ВА / Вт | Напряжение, В | Перемен. / пост. ток | Мощность, ВА / Вт | |
|
Катушка U7H Катушка G7H |
24 | Переменный | 3,5 | 12 | Постоянный | 3,1 |
|
Катушки U7K/ U7K1 * Катушки G7K/ G7K1 * |
110 | Переменный | 4,3 | 125 | Переменный | 5,5 |
|
Катушка U7J Катушка G7J |
230 | Переменный | 3,5 | 240 | Переменный | 4 |
|
Катушка U79 Катушка G79 |
48 | Постоянный | 3,1 | - | - | - |
|
Катушка U710 Катушка G710 |
110 | Постоянный | 3,2 | - | - | - |
|
Катушки U77/ U771 * Катушки G77/ G771 * |
24 | Постоянный | 3,1 | 48 | Переменный | 3,5 |
|
Катушка U7F Катушка G7F |
380 | Переменный | 7 | - | - | - |
|
Катушка U72 Катушка G72 |
12 | Постоянный | 5 | - | - | - |
|
Катушка U73 Катушка G73 |
24 | Постоянный | 5 | - | - | - |
| * Примечание: для НО распределителей с подводом воздуха через отверстие в корпусе необходимо использовать соленоиды моделей U771, U7K1, G771, G7K1 | ||||||
Перечень электромагнитных катушек поставляемых нашей компанией (с указанием условных обозначений):
U7H, G7H, U7K, U7K1, G7K, G7K1, U7J, G7J, U79, U710, G79, G710, U77, U771, G77, G771, U7F, U72, U73, G7F, G72, G73.
