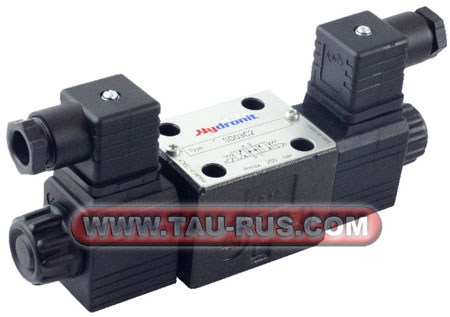

SD03 гидрорараспределители Ду=6 мм (CETOP3, NG6)

— Гидрораспределители (клапаны) SD03* являются элементами гидропривода, которые направляют движения рабочей жидкости от генераторов напорного потока до всех видов исполнительных механизмов мобильной техники и к сливному баку гидростанции.
— Гидрораспределители SD03* состоят из золотника (рабочий орган), корпуса управляющего органа электромагнитов (соленоидов) одного или двух. Гидрораспределители SD03* имеют условный проход 6 мм (NG6, SETOP 3).
— В зависимости от конструкции управляющего золотника бывают разные схемы распределения (двух и трех позиционные). Перемещение золотника осуществляется электромагнитами. Возврат в нейтральное положение осуществляется возвратной пружиной. Гидрораспределители SD03* четырехлинейные - с выходами Р, А, В и Т.

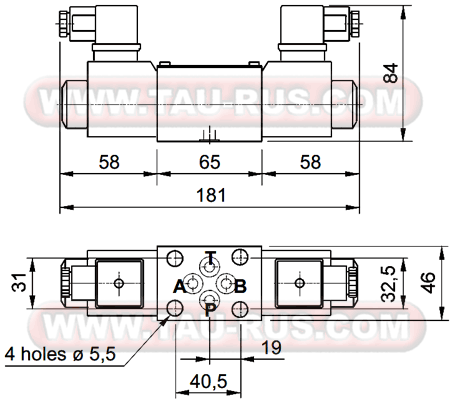

Размеры клапанов SD03*

Размеры гидрораспределителей SD03*

Тех. данные гидрораспределителей SD03* Параметр Ед. изм. Значение параметра Монтаж - стыковой Типоразмер - NG6, SETOP 3 Масса не более AC / DC кг 1,43 Положение в пространстве - Любое Номинальное давление A, B, P бар 250 Подпорное давление T бар 210 Макс. расход рабочей жидкости л/мин 40 Структура условного обозначения SD   03   A2   24DC   *           Необязательные опции Управляющее напряжение (см. таблицу ниже): 24DC = 24 в постоянного тока Гидравлическая схема золотника: C2 = E2 = B2 = A2 = A11C = 03 = типоразмер NG6, SETOP 3 SD = гидрораспределитель с электромагнитным управлением

Предпочтительные типы для подбора аналогов

ГидрораспределительSD03 C2 24DC	ГидрораспределительSD03 C2 115AC
ГидрораспределительSD03 E2 24DC	ГидрораспределительSD03 E2 115AC
ГидрораспределительSD03 B2 24DC	ГидрораспределительSD03 B2 115AC
ГидрораспределительSD03 A2 24DC	ГидрораспределительSD03 A2 115AC
ГидрораспределительSD03 A11C 24DC	ГидрораспределительSD03 A11C 115AC
ГидрораспределительSD03 C2 12DC	ГидрораспределительSD03 C2 230AC
ГидрораспределительSD03 E2 12DC	ГидрораспределительSD03 E2 230AC
ГидрораспределительSD03 B2 12DC	ГидрораспределительSD03 B2 230AC
ГидрораспределительSD03 A2 12DC	ГидрораспределительSD03 A2 230AC
ГидрораспределительSD03 A11C 12DC	ГидрораспределительSD03 A11C 230AC

     Уважаемые посетители сайта! Приобрести аналоги гидрораспределителей SD03* из наличия можно, отправив заявку на электронную почту (в правом верхнем углу каждой страницы сайта). За консультацией по подбору обращайтесь к нашим специалистам по телефонам, указанным в разделе Контакты.
