Регулятор расхода QV-06двухлинейные, с компенсацией по давлению, типоразмер 06 по ISO 4401

Регулятор расхода Atos QV-06 | Дроссель QV-06/6/K(V), регулятор потока QV-06/24/K(V), гидродроссель QV-06/16/K(V), QV-06/1, QV06/11

Регуляторы расхода QV-06 и QV-06/*/K

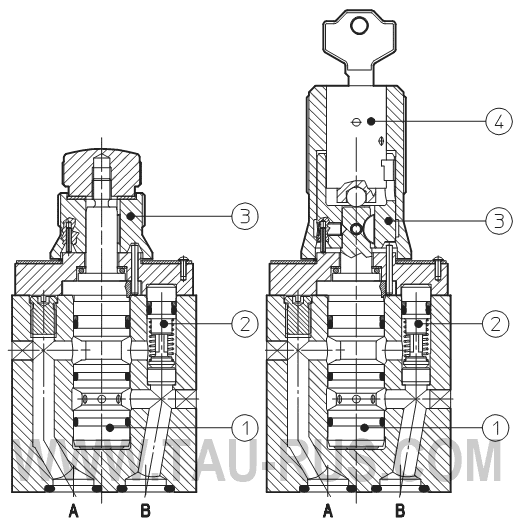

Регуляторы расхода (дроссели) QV-06 с компенсатором давления (1) предназначены для пропускания и поддержания установленного объема рабочей жидкости к рабочим органам гидрофицированных машин в независимости от нагрузкии и изменения давления.

В стандартном исполнении дроссели оснащены обратным клапаном (2) для свободного пропускаяни жидкости в обратном направлении.

Расход регулируется вращением ручки со шкалой (3) .
Вращение по часовой стрелке увеличивает закрытие дросселя и уменьшает расход.
По заказау поставляется версия с блокировочным замком 4 .

Типоразмер 06 по ISO 4401.
Рабочее давление до 250 бар.

Диапазоно регулирования, в зависимости от исполнения:
- до 1,5 л/мин, дроссель QV-06 /1,5 /K(V) /WG(PE)
- до 6 л/мин, дроссель QV-06 /6 /K(V) /WG(PE)
- до 11 л/мин, дроссель QV-06 /11 /K(V) /WG(PE)
- до 16 л/мин, дроссель QV-06 /16 /K(V) /WG(PE)
- до 24 л/мин, дроссель QV-06 /24 /K(V) /WG(PE)

Регуляторы потока QV06 работают в гидросистемах с минеральным маслом или синтетической жидкостью, имеющими аналогичные смазывающие характеристики.

Гидравлическая схема

с обратным клапаном

без клапана

1 Структура условного обозначения

QV-06	/6	/K	**	/WG
				Синтетическиежидкости: WG = водно-гликолевые PE = фосфатно-эфирные

			Номер парти

		Опции: /K = c замком для регулирования винта /V = без обратного клапана

	Максимальная настройка расхода: 1 = 1,5 л/мин 6 = 6 л/мин 11 = 11 л/мин 16 = 16 л/мин 24 = 24 л/мин

QV-06 = Регулятор расхода с компенсацией по давлению, типоразмер 06

2 Основные характеристики регуляторов расхода QV-06

Монтажное положение	Любое
Параметры стыковочной поверхности	Шероховатость Ra 0.4, неплоскостность 0.01/100 (ISO 1101)
Температура окружающей среды	от -20°C до + 70°C
Рабочая жидкость	Гидравлическое масло по DIN 51524...535; по остальным жидкостям см. раздел [ 1 ]
Рекомендуемая вязкость	15÷100 сСт при 40ºС (ISO VG 15÷100)
Класс чистоты рабочей жидкости	ISO 19/16, достигается при тонкости фильтрации 25 мкм при рекомендуемом показателе β ≥ 75)
Температура рабочей жидкости	-20°C ... +70°(стандартное или /WG уплотнение) -20°C ... +80° (уплотнение /PE )

3 Гидравлические характеристики

Параметр	Модель регулятора расхода
Параметр	QV-06/1	QV-06/6	QV-06/11	QV-06/16	QV-06/24
Максимальная настройка расхода (л/мин)	1,5	6	11	16	24
Минимальная настройка расхода (см³/мин)	50
Максимальный расход В → A через обратный клапан (л/мин)	24
Регулировочный перепад, Δp (бар)	3	3	5	6,5	8
Максимальный расход через канал А (л/мин)	24
Максимально давление (бар)	250

4 Диаграммы расходов и перепадов давление дросселей QV06

1 = QV-06/1
2 = QV-06/6
3 = QV-06/11
4 = QV-06/16
5 = QV-06/24

регулировочная диаграмма

ATOS Диаграмма расходов дросселей QV-06, QV-06

диаграмма Q/Δр при обратном потоке
В → А через обратный клапан

ATOS Диаграмма перепадов давления дросселей QV-06, QV-06

5 Размеры регулятора расхода (регулятора потока, дросселя) QV-06 /6(1, 11, 16, 24) /K(V)

ISO 4401: 2005
Монтажная плоскость:
4401-03-02-0-05 (прим. 1)

Крепеж:
4 винта M5x70 DIN912 класса прочности 12.9
Момент затяжки =8Nm
Уплотнения:2 OR117

Диаметр каналов А, В: Ø = 7 мм

примечание 1:
монтажная плита должна иметь только каналы А и В. Клапан не может быть установлен на плиту с интерфейсом ISO4401-AB-03, имеющую также каналы Р и Т.

ATOS Размеры регулятора расхода (регулятора потока, дросселя) QV-06 /6(1, 11, 16, 24) /K(V)

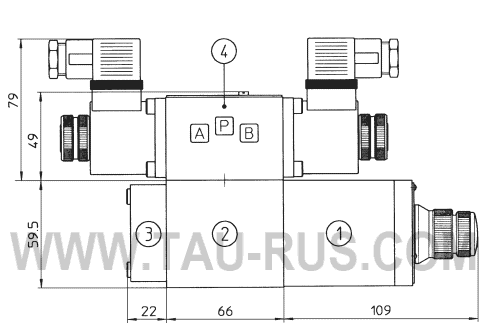

Модульная установка

(1) = Регулятор расхода QV-06
Обратите внимание на расположение клапана:
- со стороны канала A для BHQ-011, BHQ-013, BHQ-016 и BHQ-023
- со стороны канала B для BHQ-014 и BHQ-024
- с обеих сторон для BHQ-012 и BHQ-022
(2) = Модульные плиты BHQ см. в разделе
(3) = Заглушка В зависимости от модели плиты, устанавливается со стороны каналов А или В. Для исполнений BHQ-011, BHQ-016, BHQ-012 BHQ-022 и не применяется.
(4) = Гидрораспределитель типа DH (типоразмер 06 по ISO 4401)
