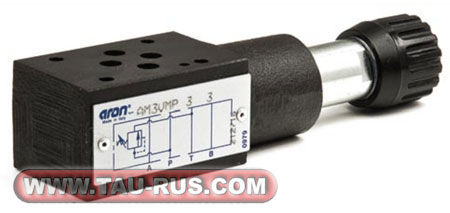

Предохранительный клапан AM.3.VM, AM.3.VI, модульный CETOP5

— Гидроклапаны AM3VM(VI)* позволяют регулировать давление в диапазоне 2...350 бар. Возможны следующие варианты исполнения:
— AM3VM: однолинейное на линиях A или B, двухлинейное на линиях A и B, cо сливом в линию T;
— AM3VMP: однолинейное в линии P, со сливом в линию T;
— AM3VI: однолинейное на линиях A или B, и двухлинейное на линиях A и B, с перекрестным сливом в линию A или B.
— На всех модификациях могут быть установлены 3 различных типа пружины, в зависимости от необходимого диапазона настройки.

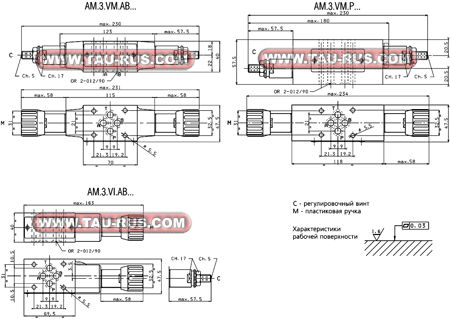

Размеры клапанов AM.3.VM(VI)*

Размеры клапанов AM.3.VM(VI)*

Гидросхемы клапанов AM3VM(VI)*

Графическое обозначение клапанов AM.3.VM(VI)*

Структура обозначения и параметры клапанов AM.3.VM(VI)*

AM.3 . VM . A . C . 3*   00.3                       Исполнение: 00 (V1) = исполнение 3 = номер серии Настройка давления: 1 = макс. 50 бар (белая пружина) 2 = макс. 150 бар (желтая пружина) 3 = макс. 320 бар (зеленая пружина) * = настройка в линии B (также как и в линии A) Тип регулировочного винта: C = регулировочный винт M = пластиковая ручка Линии регулирования: A, B, P, AB Тип клапана: VM = клапан ограничения давления VI = клапан ограничения давления с перекрестным сливом AM.3 = клапан модульного исполнения Ду=6 (CETOP 03)

Максимальное рабочее давление бар 320 Настройка давления бар 50, 140, 320 Максимальный расход л/мин 40 Рабочая температура жидкости °C -25...+75 Температура окружающей среды °C -25...+60 Вязкость жидкости сСт 10...500 Рекомендуемая вязкость сСт 35 Допустимый уровень загрязнения жидкости Класс 10 по NAS 1638 Рабочая жидкость Минеральные масла DIN 51524 Масса клапана не более кг 2,2
