Трубка полиамидная PAN-4x0,75, PAN-6x1, PAN-8x1,25, PAN-10x1,5, PAN-12x1,75, PAN-16x2
Трубка полиамидная PAN-4x0,75, PAN-6x1, PAN-8x1,25, PAN-10x1,5, PAN-12x1,75, PAN-16x2 из полиамида не содержит медных и тефлоновых материалов и применяется в пневмосистемах станков и другого оборудования, когда требуются стойкость к высоким термическим и механическим нагрузкам.
Температура окружащего воздуха для трубки полиамидной (рилсановой) PAN -30...+80°C. Рабочее давление (зависит от температуры - см. график ниже) -0,95...+19 бар. Цвета трубки пневматической из полиамида PAN: прозрачный (NT), серебряный (SI).

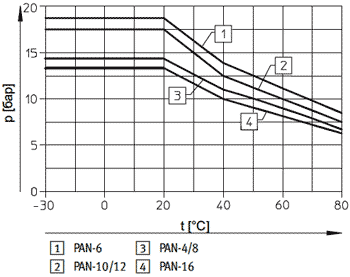

График зависимости давления от температуры для трубки (шланга) из полиамида PAN
Методы измерения радиусов гибки трубки пневматической
Радиус гибки без снижения
расхода Rd
|
Шланг загибается до тех пор (см. рисунок слева), пока его внешний диаметр в плоскости гибки не уменьшится на 5%. Для этого условия и определяется Rd. При радиусах гибки, больших, чем Rd, расход не снижается. Прикрепленный к подвижной плите шланг (см. рисунок справа) изгибается до образования перегиба. Замеренное при этом значение и есть Rmin. При искривлении шланга с радиусом Rmin пропускаемый расход значительно снижается. Минимальный радиус гибки Rmin
|
Основные параметры трубки полиамидной PAN
| Модель (код заказа) | Dнар., мм | Dвн., мм | Упаковка при поставке, м | Мин. радиус сгиба, мм | Радиус сгиба без потери расхода, мм |
Вес, г/м
|
|
| Трубка полиамидная PAN-4x0,75-(код цвета) | 4 | 2,9 | 50 | 12 | 18 | 6 | |
| Трубка полиамидная PAN-6x1-(код цвета) | 6 | 4 | 14 | 32 | 16 | ||
| Трубка полиамидная PAN-8x1,25-(код цвета) | 8 | 5,9 | 22 | 43 | 24 | ||
| Трубка полиамидная PAN-10x1,5-(код цвета) | 10 | 7 | 27 | 58 | 42 | ||
| Трубка полиамидная PAN-12x1,75-(код цвета) | 12 | 8,4 | 29 | 64 | 60 | ||
| Трубка полиамидная PAN-16x2-(код цвета) | 16 | 12 | 67 | 94 | 92 | ||
| Коды цвета трубки: SI - серебряный, NT - натуральный (прозрачный) | |||||||
Пример условного обозначения полиамидной трубки наружным диаметром 12 мм и внутренним 8,4 мм серебряного цвета, бухта 50 метров:
Трубка полиамидная PAN-12x1,75-SI-50
то же, но с наружным диаметром 8 мм, внутренним 5,9 мм:
Трубка полиамидная PAN-8x1,25-SI-50
Полный список полиамидных трубок PAN поставляемых нашей компанией:
PAN-4x0,75-SI, PAN-6x1-SI, PAN-8x1,25-SI, PAN-10x1,5-SI, PAN-12x1,75-SI, PAN-16x2-SI, PAN-4x0,75-NT, PAN-6x1-NT, PAN-8x1,25-NT, PAN-10x1,5-NT, PAN-12x1,75-NT, PAN-16x2-NT.
