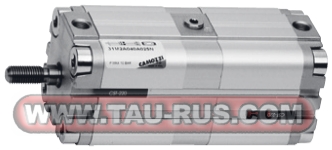

Пневматические цилиндры 31 компактные тандем и многопозиционное исполнение

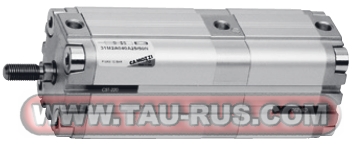

Компактные пневмоцилиндры 31 тандем и многопозиционное исполнение

Описание тандемных и многопозиционных пневмоцилиндров 31

Пневмоцилиндры 31 компактные тандемного и многопозиционного исполнения изготавливаются с диаметрами от 12 до 100 мм. Благодаря компактному профилю возможен монтаж в ограниченном пространстве посредством привалочных поверхностей задней и передней крышки, лапам, фланцам и другим подвескам. Тандемная версия с 2 - 4 секциями развивает усилие на штоке в 2-4 раза сильнее, чем стандартный цилиндр с теми же параметрами давления и диаметра. С помощью многопозиционного цилиндра можно достичь три фиксированных положения штока.

Работают тандемные и многопозиционные цилиндры 31 при температуре от 0 до 80 °C (при сухом воздухе -20°C). Поршень, корпус и крышки пневмоцилиндров алюминиевые, шток из нержавеющей стали AISI 303, уплотнения поршня и штока - полиуретан.

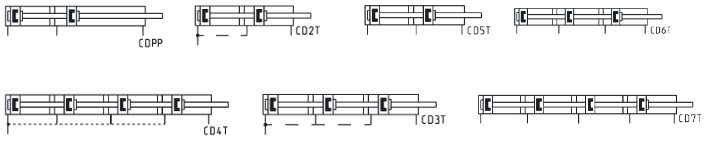

Обозначения на пневмосхеме

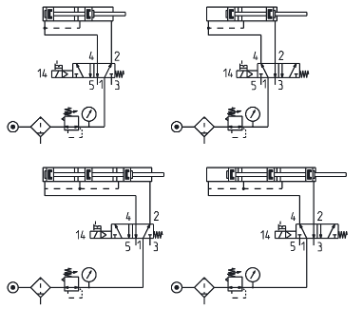

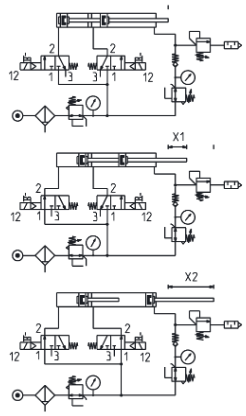

Схемы применения пневматических магнитных цилиндров 31 тандем и многопозиционного исполнения


Многопозиционный цилиндр Пример кодировки: X1 = 25 мм и X2 = 100 мм 31M2A032A25/100N	Тандем Пример кодировки: ход 25 мм 31M2A032A025N2 ( 2 секции)

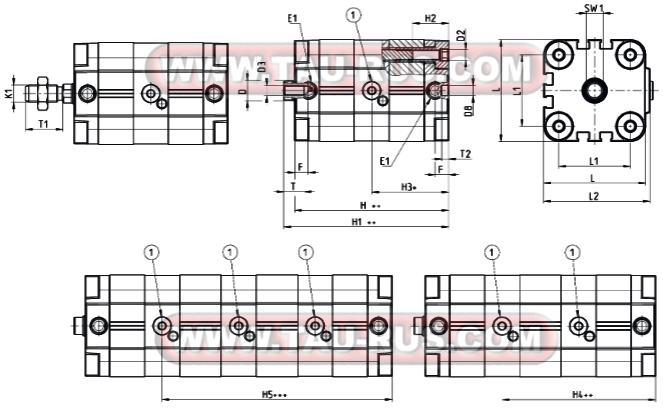

Компактные магнитные цилиндры 31 тандем (31F2A...N.. и 31M2A...N..)

+ = добавить ход
++ = добавить ход дважды
+++ = добавить ход трижды
++++ = добавить ход четыре раза
1 = подвод воздуха цилиндров Ø 12, 16, 20, 25 мм

Ø	ØD	D2	D3	ØD8	E1	F	H++	H1++	H2	H3+	H4++	H5+++	K1	L	L1	L2	T	T1	T2	SW1	3ST. H+++	3ST. H1+++	4ST. H++++	4ST. H1+++
12	6	M4	M3	6	M5	8	63,5	68	12,5	34,5	60	85,5	M6	29	18	30	6	16	4	5	89	93,5	114,5	119
16	8	M4	M4	6	M5	8	63,5	68	12,5	34,5	60,5	86,5	M8	29	18	30	8	20	4	7	89,5	94	115,5	120
20	10	M5	M5	6	M5	8	78	82,5	17	43,5	83,5	123,5	M10×1,25	36	22	37,5	10	22	4	8	118	122,5	158	162,5
25	10	M5	M5	6	M5	8	78	83,5	17	39,1	78,1	117,1	M10×1,25	40	26	41,5	10	22	4	8	117	122,5	156	161,5
32	12	M6	M6	6	G1/8	8	90,5	96,5	21,5	46,5	92,6	138,7	M10×1,25	50	32	52	12	22	4	10	136,5	142,5	182,5	188,5
40	12	M6	M6	6	G1/8	8	90,5	97	21,5	46,5	60,2	135,2	M10×1,25	60	42	62,5	12	22	4	10	135,5	142	180,5	157
50	16	M8	M8	6	G1/8	8	90,5	98	18	47,5	32,5	137,5	M12×1,25	68	50	71	12	24	4	13	135,5	143	180	188
63	16	M10	M8	8	G1/8	8	100,5	108	26	50,2	100,7	151,2	M12×1,25	87	62	91	12	24	4	13	151	158,5	201,5	209
80	20	M10	M10	8	G1/8	8,5	112	120	26,5	59	115	171	M16×1,5	107	82	111	16	32	4	17	168	176	224	232
100	25	M10	M12	8	G1/4	10,5	135,5	145,5	26,5	71,3	140,4	209,5	M20×1,5	128	103	133	20	40	4	22	204,5	214,5	237,5	283,5

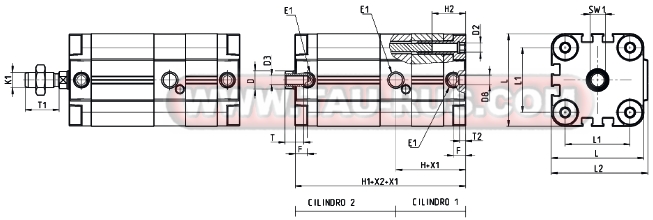

Компактные магнитные многопозиционные цилиндры 31 (31F2A...X1-X2N и 31M2A...X1-X2N)

X1 = ход секции 1
X2 = общий ход всех секций
+ = добавить ход

Ø	ØD	D2	D3	ØD8	E1	F	H+X1	H1+X2+X1	H2	K1	L	L1	L2	T	T1	T2	SW1
12	6	M4	M4	6	M5	8	34,5	63,5	12,5	M6	29	18	30	6	16	4	5
16	8	M4	M4	6	M5	8	34,5	63,5	12,5	M8	29	18	30	8	20	4	7
20	10	M5	M5	6	M5	8	43,5	78	17	M10×1,25	36	22	37,5	10	22	4	8
25	10	M5	M5	6	M5	8	39,1	78	17	M10×1,25	40	26	41,5	10	22	4	8
32	12	M6	M6	6	G1/8	8	46,5	90,5	21,5	M10×1,25	50	32	52	12	22	4	10
40	12	M6	M6	6	G1/8	8	45	90,5	21,5	M10×1,25	60	42	62,5	12	22	4	10
50	16	M8	M8	6	G1/8	8	47	90,5	18	M12×1,25	68	50	71	12	24	4	13
63	16	M8	M8	8	G1/8	8	50	100,5	26	M12×1,25	87	62	91	12	24	4	13
80	20	M10	M10	8	G1/8	8,5	59	112	26,5	M16×1,5	107	82	111	16	32	4	17
100	25	M12	M12	8	G1/4	10,5	71	135,5	26,5	M20×1,5	128	103	133	20	40	4	22
