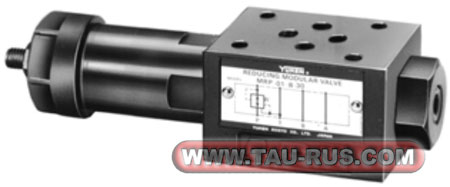

MRP-01, MRA-01, MRB-01 редукционные клапаны серии 30

Графическое обозначение клапанов MRP-01, MRA-01, MRB-01

Графическое обозначение редукционных клапанов MRP-01, MRA-01, MRB-01

Конфигурации: (см. гидравлические схемы выше)
— Конфигурация «MRP»: клапаны MRP-01-B(C,H)-30 позволяют настроить давление в линии P.
— Конфигурация «MRA»: клапаны MRA-01-B(C,H)-30 позволяют настроить давление в линии A.
— Конфигурация «MRB»: клапаны MRB-01-B(C,H)-30 позволяют настроить давление в линии B.

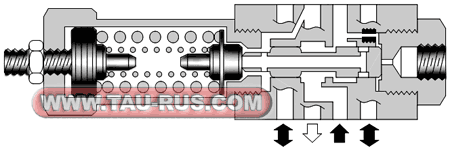

Устройство редукционных клапанов MRP-01, MRA-01, MRB-01

Примечание к чертежу слева: L₁= не более 173,5 мм, L₂= не более 107,5 мм, С= 1/4" (для манометра).

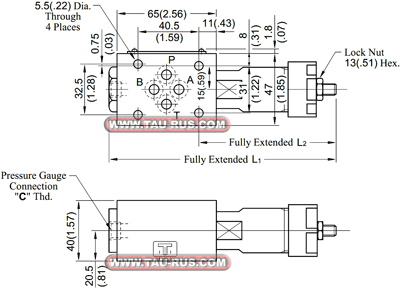

Размеры клапанов MRP-01, MRA-01, MRB-01

Размеры клапанов редукционных MRP-01, MRA-01, MRB-01

Гидроклапаны MRP-01..., MRA-01..., MRB-01... являются редукционными клапанами модульного исполнения с монтажной поверхностью соответствующей стандартам CETOP 03 (Ду=6 мм) и ISO.
Гидроклапаны редукционные MRP(A,B)-01... применяются в тех случаях, когда давление в одной из линий A, B или P требуется настроить на заданную величину. Имеется возможность присоединения манометра.

Структура обозначения и параметры клапанов MRP-01, MRA-01, MRB-01

MR   B - 01 - C - 30   *                       Исполнение: без обозначения = японский (JIS) или европейский стандарт 90 = северо-американский стандарт 30 = номер серии Диапазон настройки давления: B = до 7 МПа C = от 3,5 до 14 МПа H = от 7 до 21 МПа 01 = типоразмер (Ду=6 мм) CETOP3 Исполнение по линии предохранения: P = регулятор давления в канале P B = регулятор давления в канале B A = регулятор давления в канале A MR = редукционный клапан модульного исполнения

Максимальное рабочее давление бар 315 Минимальное давление управления бар 2 Максимальный расход в магистралях регулируемого расхода л/мин 35 Возможность установки манометра + 1/4" Рабочая температура жидкости °C -20...+80 Температура окружающей среды °C -20...+50 Вязкость жидкости сСт 10...400 Рекомендуемая вязкость сСт 35 Допустимый уровень загрязнения жидкости Класс 5/6 по NAS 1638 Масса клапана не более кг 1,1
