MRLP-03, MRLA-03, MRLB-03 редукционные клапаны низкого давления

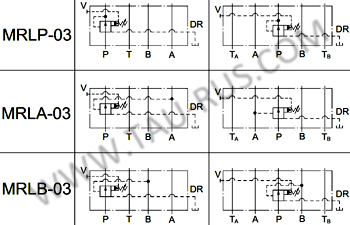

Схемы работы клапанов MRLP-03, MRLA-03, MRLB-03

Обозначение редукционных клапанов MRLP-03, MRLA-03, MRLB-03
Конфигурации: (см. гидравлические схемы выше)
— Конфигурация «MRLP»: клапаны MRLP-03-10 позволяют настроить давление в линии P.
— Конфигурация «MRLA»: клапаны MRLA-03-10 позволяют настроить давление в линии A.
— Конфигурация «MRLB»: клапаны MRLB-03-10 позволяют настроить давление в линии B.

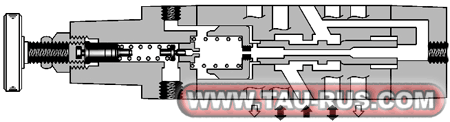

Устройство редукционных клапанов MRLP-03, MRLA-03, MRLB-03

Примечание к чертежу слева:
отверстие E используется для подключения показывающего манометра для слежением за изменением давления в системе в процессе настройки. Присоединительная резьба манометра в зависимости от серии редукционного клапана 1/4" коническая, либо цилиндрическая.
Отверстия C и D - дренаж (1/4") и сливная магистраль (1/8").

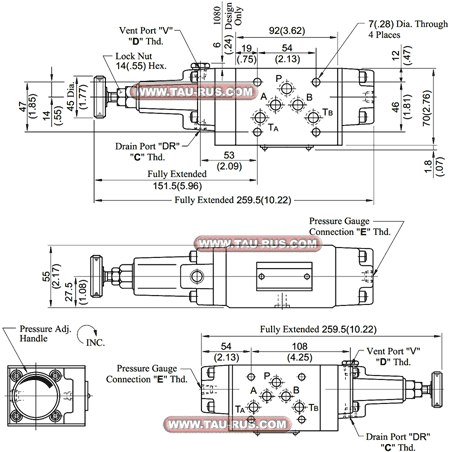

Размеры клапанов MRLP-03, MRLA-03, MRLB-03

Размеры клапанов редукционных MRLP-03, MRLA-03, MRLB-03

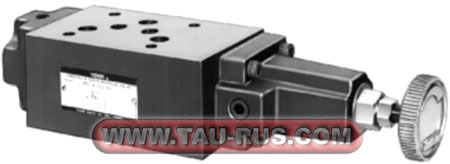

Гидроклапаны MRLP-03-10, MRLA-03-10, MRLB-03-10 являются редукционными клапанами низкого давления (от 0,2 до 6,5 МПа) модульного исполнения с монтажной поверхностью соответствующей стандартам CETOP 05 (Ду=10 мм) и ISO.
Гидроклапаны редукционные MRLP(A,B)-03... применяются в тех случаях, когда давление в одной из линий A, B или P требуется настроить на заданную величину в диапазоне низкого давления. Имеется возможность присоединения манометра (1/4" или 1/8").

Структура обозначения и параметры клапанов MRLP-03, MRLA-03, MRLB-03

MRL   P - 03 - * - 10   *                       Исполнение: без обозначения = японский (JIS) или европейский стандарт 90 = северо-американский стандарт 30 = номер серии Диапазон настройки давления = 0,2...6,5 МПа 03 = типоразмер (Ду=10 мм) CETOP5 Исполнение по линии предохранения: P = регулятор давления в канале P B = регулятор давления в канале B A = регулятор давления в канале A MRL = редукционный клапан низкого давления модульного исполнения

Максимальное рабочее давление бар 70 Максимальный расход в магистралях регулируемого расхода л/мин 50 Возможность установки манометра + 1/4" Рабочая температура жидкости °C -20...+80 Температура окружающей среды °C -20...+50 Вязкость жидкости сСт 10...400 Рекомендуемая вязкость сСт 35 Допустимый уровень загрязнения жидкости Класс 5/6 по NAS 1638 Масса клапана не более кг 4,5
