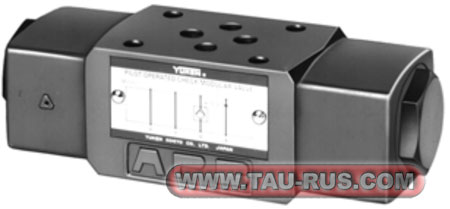

MPA-01-*-40, MPB-01-*-40, MPW-01-*-40 гидрозамки

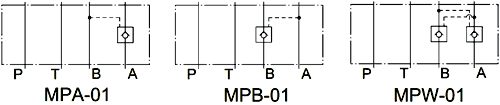

Графическое обозначение гидрозамков MPW-01, MPA-01, MPB-01

Конфигурации: (см. гидравлическую схему выше)
— Конфигурация «MPW»: гидрозамок MPW-01-2(4)-40 контролирует магистрали A и B.
— Конфигурация «MPA»: гидрозамок MPA-01-2(4)-40 контролирует магистраль A.
— Конфигурация «MPB»: гидрозамок MPB-01-2(4)-40 контролирует магистраль B.

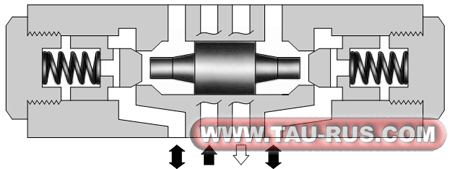

Устройство гидрозамков MPW-01, MPA-01, MPB-01

— Масса гидрозамков MPA-01-*-40, MPB-01-*-40, MPW-01-*-40: не более 1,1 кг.

— Гидрозамки MPA-01-2(4)-40, MPB-01-2(4)-40, MPW-01-2(4)-40 модульного исполнения, типоразмера Ду=6 мм и соответствуют стандартам CETOP 03 и ISO.

Размеры гидрозамков MPW-01, MPA-01, MPB-01

Структура обозначения и параметры гидрозамков MPW-01, MPA-01, MPB-01

MP   W - 01 - 4 - 40   *                       Исполнение: без обозначения = японский (JIS) или европейский стандарт 90 = северо-американский стандарт 40 = номер серии Давление открывания клапана: 2 = 0,2 МПа 4 = 0,4 МПа 01 = типоразмер (Ду=6 мм) W = контролируются линии A и B A = контролируется линия A B = контролируется линия B MP = гидрозамок модульного монтажа

Максимальное рабочее давление бар 315 Давление открывания исп. "2" бар 0,2 Давление открывания исп. "4" бар 0,4 Максимальный расход л/мин 35 Рабочая температура жидкости °C -20...+80 Температура окружающей среды °C -20...+50 Вязкость жидкости сСт 10...400 Рекомендуемая вязкость сСт 35 Масса гидрозамка не более кг 1,1
