Модульные компенсаторы давления Atos HC-011/8, HC-011/30/M, KC-011/30, JPC-011/30 Двухлинейные компенсаторы давления HC-011/8, HC-011/30/M, KC-011/30, JPC-011/30 модульного монтажа, с релейными и пропорциональными распределителями, предназначены для поддержания на постоянном уровне заданного перепада давления между напорной магистралью P и рабочими магистралями A и B (на выбор) и обеспечения постоянного потока рабочей жидкости, независимо от перепада давления. Автоматическое пилотное управление (6) включено. Фиксированное Δр возможно только для размера 06. Регулирование желательного Δр осуществляется ослаблением контргайки (4) и вращением регулировочного винта (5) на пилотном устройстве. Вращение по часовой стрелке увеличивает Δр.
Предлагаемые компанией "Таурус" компенсаторы поставляются в трех типоразмерах: Максимальное давление на входе до 350 бар. Модульные компенсаторы давления предназначены для работы в гидравлических системах с минеральным маслом или синтетической жидкостью, обладающей похожими смазывающими характеристиками. |
.png "Модульные компенсаторы давления Atos HC-011/8, HC-011/30/M, KC-011/30, JPC-011/30")
1 Структура условного обозначения
| HC-0 | - | 011 | / | 30 | /M | - | ** | - | /WG | ||
|
Синтетические жидкости:
WG = водный гликоль PE = эфир фосфорной килоты |
|||||||||||
|
|||||||||||
|
Номер парти
|
|||||||||||
|
|
|||||||||||
|
Опция (только для HC-011/30)
/M = канал для манометра Р1 |
|||||||||||
|
|
|||||||||||
|
Фиксированный Δр (только для размера 06):
8 = 8 бар Регулируемый Δр (для всех размеров): 30 = 5 - 35 бар |
|||||||||||
|
|
|||||||||||
|
Конфигурация, см. раздел [ 2 ]
011 = двухлинейное исполнение с постоянным Δр между каналом Р и управляемым каналом |
|||||||||||
|
|
|||||||||||
|
Модульный компенсатор давления, размер:
HC-0 = 06 KC-0 = 10 JPC-2 = 16 |
|||||||||||
2 Гидравлические характеристики
Гидравлическая конфигурация%20(1).png "Гидросхема клапанов Модульные компенсаторов давления Atos HC-011/8, HC-011/30/M, KC-011/30, JPC-011/30")
| Модель компенсатора | HC-011/8 | HC-011/30 | KC-011/30 | JPC-211/30 | |
| Максимальный расход | л/мин | 50 | 100 | 200 | |
| Максимально давление на входе | бар | 350 | |||
| Регулирование Δр | бар | 8 | 5 - 35 | 5 - 35 | |
| примечание: Δр для одного канала фиксировано 8 бар или регулируется между 5 и 35 бар; это соответствует общему значению Δр клапана 16 бар или между 10 и 70 бар. Проходные каналы Рр и Р1 для регулирования давления или проверки значения Δр для одного канала (читайте различие между значениями Рр и Р1). | |||||
3 Основные характеристики модульных компенсаторов ATOS HC-011/8, HC-011/30, KC-011/30, JPC-011/30
| Монтажное положение | Любое пространственное положение |
| Характеристики стыковочной поверхности | Шероховатость Ra 0.4, неплоскостность 0.01/100 (ISO 1101) |
| Температура окружающей среды | от -20°C до + 70°C |
| Рабочая жидкость | Гидравлическое масло по DIN 51524...535; по остальным жидкостям см. раздел [ 1 ] |
| Рекомендуемая вязкость |
15÷100 сСт при 40ºС (ISO VG 15÷100) |
| Класс чистоты рабочей жидкости | ISO 19/16, достигается при тонкости фильтрации 25 мкм при рекомендуемом показателе β ≥ 75) |
| Температура рабочей жидкости | от -20ºС до +60ºС (стандартные и /WG уплотнения) от -20ºС до +80ºС (уплотнения /PE) |
4 Размеры компенсаторов давления HC, KC, JPC
Размеры компенсаторов HC-011/8, HC-011/30, HC-011/30/M
Монтажная поверхность
ISO 4401-AB-03-4 размер 6
Диаметр каналов
A, B, P, T: = 7,5 мм (макс)
Уплотнения: Уплотнения: 4 OR 108
Крепление:
4 винта М5 с внутренним шестигранником.
Длина завитсит от количества и типа устанавливаемых модульных элементов.
Масса HC-011/8: 1,9 кг
Масса HC-011/30 (HC-011/30/M): 2,0 кг
Размеры компенсатора давления KC-011/30
Монтажная поверхность
ISO 4401-AC-05-4 размер 10
Диаметр каналов
A, B, P, T: = 11,2 мм (макс)
Уплотнения: 2 OR 108, 5 OR 2050
Крепление:
4 винта М5 с внутренним шестигранником.
Длина зависит от количества и типа устанавливаемых модульных элементов.
Масса KC-011/30: 4.2 кг

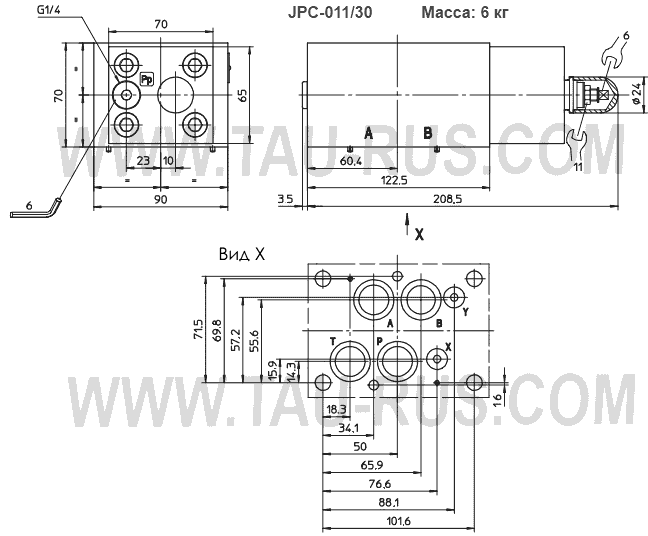

Размеры компенсатора давления JPC-011/30
|
Монтажная поверхность
Диаметр каналов
Крепление: Масса JPC-011/30: 6,0 кг |
