KRT6M/1,6P, KRT6M/10P, KRT6M/21P, KRT6M/10A(B) редукционные клапаны
— Гидроклапаны KRT6M/1,6P, KRT6M/10P, KRT6M/21P, KRT6M/10A, KRT6M/10B являются редукционными клапанами модульного исполнения с монтажной поверхностью соответствующей стандартам CETOP 03 (NG6) (Ду=6 мм) и ISO.— Гидроклапаны редукционные KRT6M/10... применяются в тех случаях, когда давление в линиях A, B или P требуется настроить на заданную величину. В линиях A и B возможна настройка давления в диапазоне 1-10 МПа, в линии P - 0,08-21 МПа.

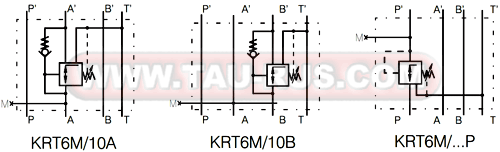

Гидросхемы клапанов редукционных KRT6M/...
Гидросхемы клапанов редукционных KRT6M/...
Конфигурации: (см. гидравлические схемы выше)
— Конфигурация «KRT6M/...P»: клапаны редукционные KRT6M/1,6P, KRT6M/10P, KRT6M/21P позволяют настраивать давление в линии P, слив избыточного давления в линию T.
— Конфигурация «KRT6M/...A»: клапан редукционный KRT6M/10A позволяет настраивать давление в линии A, слив избыточного давления в линию T.
— Конфигурация «KRT6M/...B»: клапан редукционный KRT6M/10B позволяет настраивать давление в линии B, слив избыточного давления в линию T.

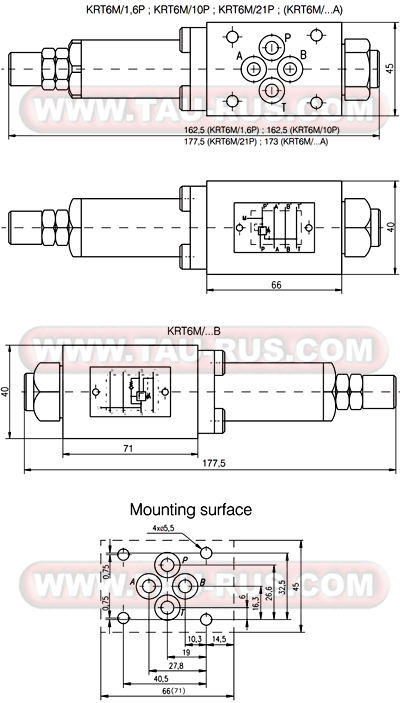

Размеры клапанов редукционных KRT6M/...
Размеры клапанов редукционных KRT6M/...
Структура условного обозначения
| KRT | 6 | M | / | 10 | P | * | |||||
|
Опции |
|||||||||||
|
|||||||||||
|
Исполнение по линии редуцирования: A = регулятор давления в канале A, слив в T B = регулятор давления в канале B, слив в T P = регулятор давления в канале P, слив в T |
|||||||||||
|
|
|||||||||||
|
Диапазон настройки давления: 1,6 = от 0,08 до 1,6 МПа (0,8...16 бар) 10 = от 1,0 до 10 МПа (10...100 бар) 21= от 2,0 до 21 МПа (20...210 бар) |
|||||||||||
|
|
|||||||||||
|
M = модульное исполнение |
|||||||||||
|
|
|||||||||||
|
6 = типоразмер (Ду=6 мм) CETOP3 |
|||||||||||
|
|
|||||||||||
|
KRT = редукционный клапан |
|||||||||||
Примеры условного обозначения
— KRT6M/10P:
— KRT6M/20P:
—KRT6M/10A: |
Основные технические параметры клапанов редукционных KRT6M/...
| Максимальное рабочее давление | бар | 320 |
| Минимальное давление управления | бар | 0,8 |
| Расход рабочей жидкости при Δp=2,5 бар | л/мин | 20 |
| Рабочая температура жидкости | °C | -20...+80 |
| Температура окружающей среды | °C | -20...+50 |
| Вязкость жидкости | сСт | 10...400 |
| Чистота рабочей жидкости | мм | 0,025 |
| Масса клапана не более | кг | 1,4 |
