KP6M/10..., KP6M/20..., KP6M/30... предохранительные клапаны

— Гидроклапаны KP6M/10-AB(AB2,A,B,T), KP6M/20-AB(AB2,A,B,T), KP6M/30-AB(AB2,A,B,T) являются предохранительными (переливными) клапанами модульного исполнения с монтажной поверхностью соответствующей стандартам CETOP 03 (Ду=6 мм) и ISO.
— Гидроклапаны предохранительные KP6M/10... применяются в тех случаях, когда давление в линиях A, B или P требуется настроить на заданную величину.

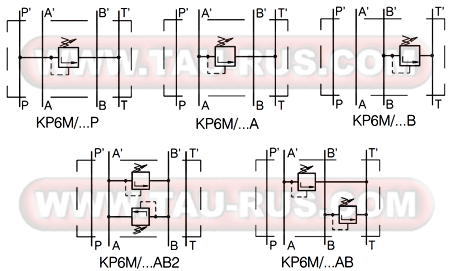

Гидросхемы клапанов KP6M/10..., KP6M/20..., KP6M/30...

Гидросхемы клапанов KP6M/10..., KP6M/20..., KP6M/30...

Конфигурации: (см. гидравлические схемы выше)
— Конфигурация «KP6M/...A»: клапаны предохранительные KP6M/10(20,30)-A позволяют контролировать давление в линии A, слив избыточного давления в линию T.
— Конфигурация «KP6M/...B»: клапаны предохранительные KP6M/10(20,30)-B позволяют контролировать давление в линии B, слив избыточного давления в линию T.
— Конфигурация «KP6M/...P»: клапаны предохранительные KP6M/10(20,30)-P позволяют контролировать давление в линии P, слив избыточного давления в линию T.
— Конфигурация «KP6M/...AB»: клапаны предохранительные KP6M/10(20,30)-AB позволяют контролировать давление в линиях A и B, слив избыточного давления в линию T.
— Конфигурация «KP6M/...AB2»: клапаны предохранительные KP6M/10(20,30)-AB2 позволяют контролировать давление в линиях A и B, слив избыточного давления в линии B и A.

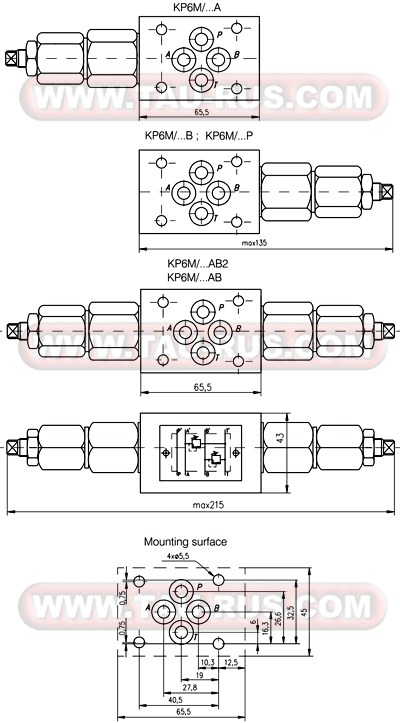

Размеры клапанов KP6M/10..., KP6M/20..., KP6M/30...

Размеры клапанов KP6M/10..., KP6M/20..., KP6M/30...

Структура условного обозначения KP   6   M / 20 - AB   *                       Опции Исполнение по линии предохранения: A = регулятор давления в канале A, слив в T B = регулятор давления в канале B, слив в T P = регулятор давления в канале P, слив в T AB = регулятор давления в каналах A и B, слив в T AB2 = регулятор давления в каналах A и B, слив в B и A Диапазон настройки давления: 10 = от 0,5 до 10 МПа (5...100 бар) 20 = от 1,5 до 20 МПа (15...200 бар) 30 = от 2,0 до 30 МПа (20...300 бар) M = модульное исполнение 6 = типоразмер (Ду=6 мм) CETOP3 KP = предохранительный (переливной) клапан

Основные технические параметры клапанов KP6M/10..., KP6M/20..., KP6M/30...

Максимальное рабочее давление	бар	320
Минимальное давление управления	бар	5
Расход рабочей жидкости при Δp=2,5 бар	л/мин	20
Рабочая температура жидкости	°C	-20...+80
Температура окружающей среды	°C	-20...+50
Вязкость жидкости	сСт	10...400
Чистота рабочей жидкости	мм	0,025
Масса клапана не более	кг	1,4
