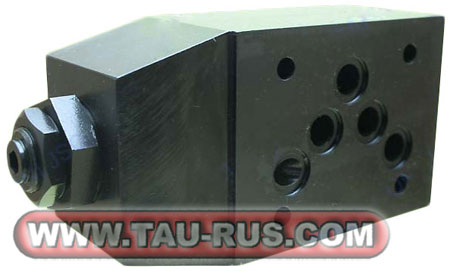

KP10M/10..., KP10M/20..., KP10M/32... предохранительные клапаны

— Гидроклапаны KP10M/10-AB(AB2,A,B,T), KP10M/20-AB(AB2,A,B,T), KP10M/32-AB(AB2,A,B,T) являются предохранительными (переливными) клапанами модульного исполнения с монтажной поверхностью соответствующей стандартам CETOP 05 (Ду=10 мм) и ISO.
— Гидроклапаны предохранительные KP10M/10... применяются в тех случаях, когда давление в стековых системах в линиях A, B или P требуется настроить на заданную величину.

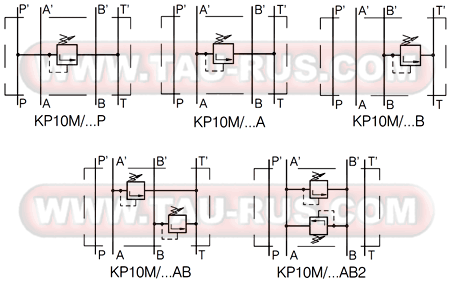

Гидросхемы клапанов KP10M/10..., KP10M/20..., KP10M/32...

Гидросхемы клапанов KP10M/10..., KP10M/20..., KP10M/32...

Конфигурации: (см. гидравлические схемы выше)
— Конфигурация «KP10M/...A»: клапаны предохранительные KP10M/10(20,32)-A позволяют контролировать давление в линии A, слив избыточного давления в линию T.
— Конфигурация «KP10M/...B»: клапаны предохранительные KP10M/10(20,32)-B позволяют контролировать давление в линии B, слив избыточного давления в линию T.
— Конфигурация «KP10M/...P»: клапаны предохранительные KP10M/10(20,32)-P позволяют контролировать давление в линии P, слив избыточного давления в линию T.
— Конфигурация «KP10M/...AB»: клапаны предохранительные KP10M/10(20,32)-AB позволяют контролировать давление в линиях A и B, слив избыточного давления в линию T.
— Конфигурация «KP10M/...AB2»: клапаны предохранительные KP10M/10(20,32)-AB2 позволяют контролировать давление в линиях A и B, слив избыточного давления в линии B и A.

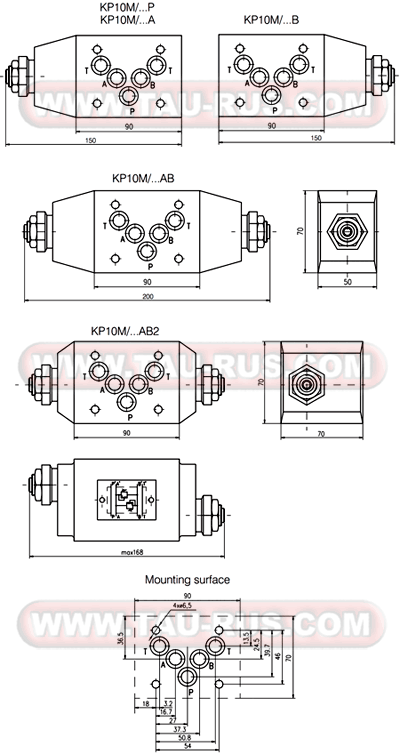

Размеры клапанов KP10M/10..., KP10M/20..., KP10M/32...

Размеры клапанов KP10M/10..., KP10M/20..., KP10M/32...

Структура условного обозначения KP   10   M / 32 - B   *                       Опции Исполнение по линии предохранения: A = регулятор давления в канале A, слив в T B = регулятор давления в канале B, слив в T P = регулятор давления в канале P, слив в T AB = регулятор давления в каналах A и B, слив в T AB2 = регулятор давления в каналах A и B, слив в B и A Диапазон настройки давления: 10 = от 0,5 до 10 МПа (5...100 бар) 20 = от 1,5 до 20 МПа (15...200 бар) 32 = от 2,0 до 32 МПа (20...320 бар) M = модульное исполнение 10 = типоразмер (Ду=10 мм) CETOP5 KP = предохранительный (переливной) клапан Примеры условного обозначения — KP10M/20-A: клапан предохранительный гидравлический модульного монтажа, с условным проходом 10 мм, диапазон настройки давления 15-200 бар, давление контролируется в линии A. — KP10M/10-B: клапан предохранительный гидравлический модульного монтажа, с условным проходом 10 мм, диапазон настройки давления 5-100 бар, давление контролируется в линии B.

Основные технические параметры клапанов KP10M/10..., KP10M/20..., KP10M/32...

Максимальное рабочее давление	бар	320
Минимальное давление управления	бар	5
Расход рабочей жидкости при Δp=2,5 бар	л/мин	40
Рабочая температура жидкости	°C	-20...+80
Температура окружающей среды	°C	-20...+50
Вязкость жидкости	сСт	10...400
Чистота рабочей жидкости	мм	0,025
Масса клапана не более	кг	3,05

     Уважаемые посетители сайта! Приобрести аналоги гидроклапанов предохранительных KP10M/10..., KP10M/20..., KP10M/32... из наличия можно, отправив заявку на электронную почту (в правом верхнем углу каждой страницы сайта). За консультацией по подбору обращайтесь к нашим специалистам по телефонам, указанным в разделе Контакты.
