Клапан обратный VUR* (VUR01, VUR02, VUR03, VUR04, VUR05, VUR06, VUR07)

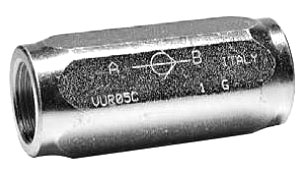

Клапан обратный VUR05C

Описание гидроклапанов VUR*

— Клапаны VUR01, VUR02, VUR03, VUR04, VUR05, VUR06, VUR07, предназначены для последовательной установки в гидравлических линиях, для обеспечения пропускания потока рабочей жидкости в одном направлении, блокируя его в противоположном направлении.
— Представляют собой обратные клапаны с резьбовыми присоединительными отверстиями "BSP",.

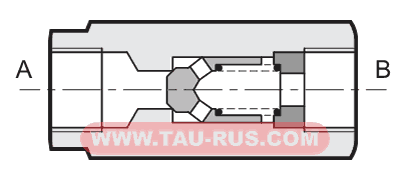

— В свободном состоянии тарелка клапана, остаётся закрытой при помощи пружины с фиксированной настройкой. Тарелка открывается, к огда давление на входной линии "A" превышает значение, установленное на пружине, добавленное к давлению на выходной линии "B".

Гидравлические жидкости

Гидравлические жидкости на основе минеральных масел с добавлением применимых антивспенивателей и антиоксидантов.

Рабочие параметры Рабочий диапазон температур окружающей среды °C -20...+50 Обозначение Диапазон температур жидкости °C -20...+70 Диапазон вязкостей жидкости сСт 2,8...380 Рекомендуемая фильтрация мкм ≤ 25 Рекомендуемая вязкость жидкости сСт 25

Структура обозначения и параметры

VUR   05   C                           Пружина: без обозн. = 0,5 бар 4 = 4 бара 8 = 8 бар Резьба: без обозн. = GAS N = NPT S = SAE Исполнение: C = Poppet type S = Ball type Присоединение: 01 = 1/4" 02 = 3/8" 03 = 1/2" 04 = 3/4" 05 = 1" 06 = 1"1/4 07 = 1"1/2; VUR = Обратный клапан линейного монтажа

Код клапана Размер отверстия Максимальный расход, л/мин Масса, кг Максимальное давление, бар VUR 01 1/4' 25 0,17 400 VUR 02 3/8" 40 0,28 VUR 03 1/2" 75 0,41 VUR 04 3/4" 125 0,6 VUR 05 1" 200 1,2 VUR 06 1" 1/4 280 1,8 VUR 07 1" 1/2 650 3,2

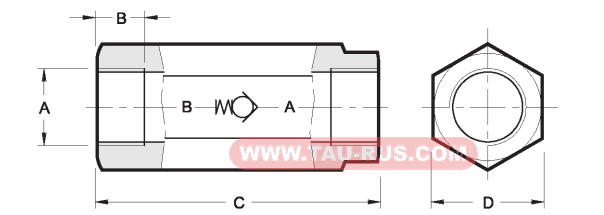

Размеры клапанов обратных VUR-01, VUR-02, VUR-03, VUR-04, VUR-05, VUR-06, VUR-07
