Гидрораспределители WH-G03-* с электромагнитным управлением, Cetop5 (Ду=10 мм)

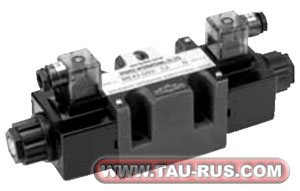

Гидрораспределитель WH-G03-3C60-D24-N
— Гидрораспределители WH-G03-* соответствуют стандартам ISO и CETOP по размерам стыковой поверхности и высоте При установке на монтажную плату гидрораспределитель WH-G03-* должен быть закреплен 4-мя болтами. Для предотвращения утечки между гидрораспределителем и плитой рекомендуется установить 4 уплотнительных кольца.
— Подключение к источнику электропитания - с помощью стандартного 3-х контактного коннектора, соответствующего ISO 4400 (DIN 43650).
— Уплотнения и материалы, используемые при изготовлении стандартных гидрораспределителей WH-G03-* полностью совместимы с гидравлическими жидкостями на основе минеральных масел с противопенными и противоокислительными присадками.

Идентификационный код и параметры гидрораспределителей WH-G03-*

Структура условного обозначения WH - G03 - 2   B2   A - A110 - N   *                 Опции N = исполнение с электроразъёмом по DIN Вольтаж: A110 = 110 V AC A220 = 220 V AC D12 = 12 V DC D24 = 24 V DC A(B)S = опции (см. ниже): пропустить если не требуется B2 = способ центрирования и тип золотника (см. ниже) 2 = двухпозиционный 3 = трёхпозиционный G03 = Ду=10 мм (ISO 4401-05-04-0-94) WH = четырёхлинейный гидрораспределитель с электромагнитным управлением

Характеристики Максимальное рабочее давление: Отверстия: P-A-B Отверстие: T бар Пост. ток Перем. ток 315 100 315 100 Максимальный расход л/мин 100 100 Диапазон температур рабочей жидкости ºС +5 ... +60 Кол-во переключений в минуту - 240 Диапазон вязкостей жидкости сСт 10 ... 400 Масса с одним электромагнитом кг 3,9 Масса с двумя электромагнитами кг 5,2

Гидравлические схемы (гидросхемы) клапанов WH-G03-*

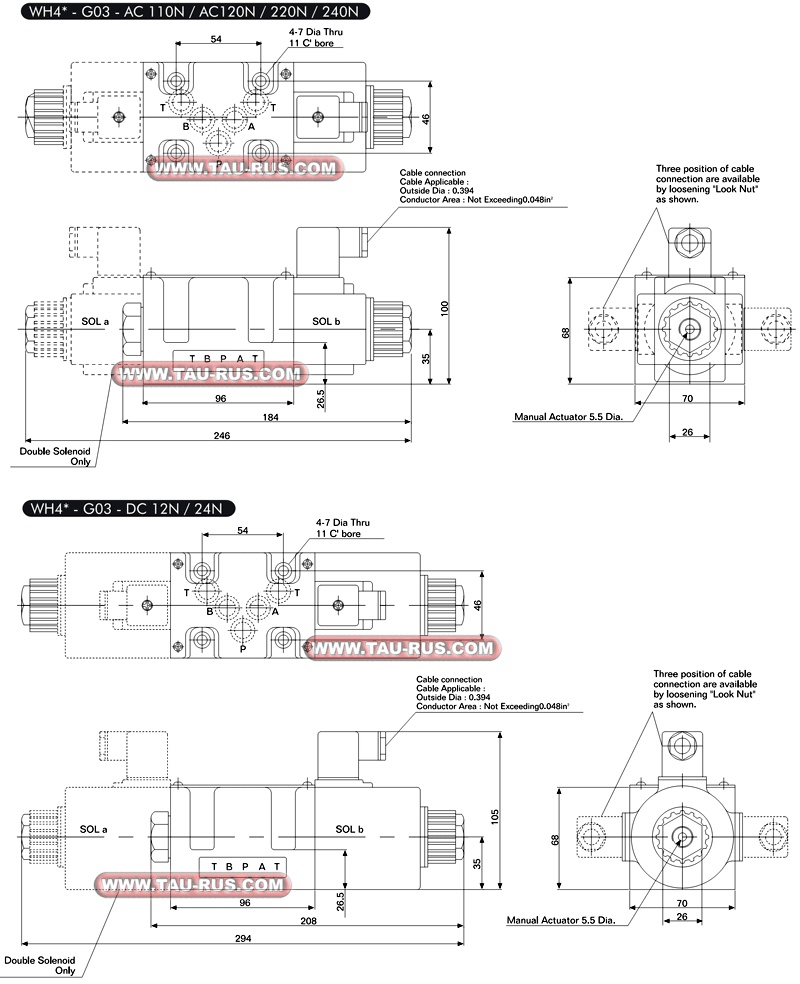

Размеры гидрораспределителей WH-G03-*

Предпочтительные типы гидрораспределителей WH-G03-* для подбора аналогов

Наименование	Вид	Исполнение	Номинальное напряжение / род тока
Гидрораспределитель WH-G03-3C3-D24-N	4/3	пружинный возврат в позицию 0	24 В DC
Гидрораспределитель WH-G03-3C9-D24-N	4/3	пружинный возврат в позицию 0	24 В DC
Гидрораспределитель WH-G03-3C4-D24-N	4/3	пружинный возврат в позицию 0	24 В DC
Гидрораспределитель WH-G03-3C2-D24-N	4/3	пружинный возврат в позицию 0	24 В DC
Гидрораспределитель WH-G03-3C60-D24-N	4/3	пружинный возврат в позицию 0	24 В DC
Гидрораспределитель WH-G03-2B8A-D24-N	4/2	пружинный возврат	24 В DC
Гидрораспределитель WH-G03-2B3A-D24-N	4/2	пружинный возврат	24 В DC
Гидрораспределитель WH-G03-2B2A-D24-N	4/2	пружинный возврат	24 В DC
Гидрораспределитель WH-G03-2D2A-D24-N	4/2	без пружинного возврата	24 В DC
Гидрораспределитель WH-G03-3C3-A110-N	4/3	пружинный возврат в позицию 0	110 В AC
Гидрораспределитель WH-G03-3C9-A110-N	4/3	пружинный возврат в позицию 0	110 В AC
Гидрораспределитель WH-G03-3C4-A110-N	4/3	пружинный возврат в позицию 0	110 В AC
Гидрораспределитель WH-G03-3C2-A110-N	4/3	пружинный возврат в позицию 0	110 В AC
Гидрораспределитель WH-G03-3C60-A110-N	4/3	пружинный возврат в позицию 0	110 В AC
Гидрораспределитель WH-G03-2B8A-A110-N	4/2	пружинный возврат	110 В AC
Гидрораспределитель WH-G03-2B3A-A110-N	4/2	пружинный возврат	110 В AC
Гидрораспределитель WH-G03-2B2A-A110-N	4/2	пружинный возврат	110 В AC
Гидрораспределитель WH-G03-2D2A-A110-N	4/2	без пружинного возврата	110 В AC
Гидрораспределитель WH-G03-3C3-A220-N	4/3	пружинный возврат в позицию 0	220 В AC
Гидрораспределитель WH-G03-3C9-A220-N	4/3	пружинный возврат в позицию 0	220 В AC
Гидрораспределитель WH-G03-3C4-A220-N	4/3	пружинный возврат в позицию 0	220 В AC
Гидрораспределитель WH-G03-3C2-A220-N	4/3	пружинный возврат в позицию 0	220 В AC
Гидрораспределитель WH-G03-3C60-A220-N	4/3	пружинный возврат в позицию 0	220 В AC
Гидрораспределитель WH-G03-2B8A-A220-N	4/2	пружинный возврат	220 В AC
Гидрораспределитель WH-G03-2B3A-A220-N	4/2	пружинный возврат	220 В AC
Гидрораспределитель WH-G03-2B2A-A220-N	4/2	пружинный возврат	220 В AC
Гидрораспределитель WH-G03-2D2A-A220-N	4/2	без пружинного возврата	220 В AC
